Distanzhuelse KLINKENBOLZ JMP Fox DS 3000 H

Distanzhylse (Spacer) für Klickbeschlag auf Fox DS 3000 H

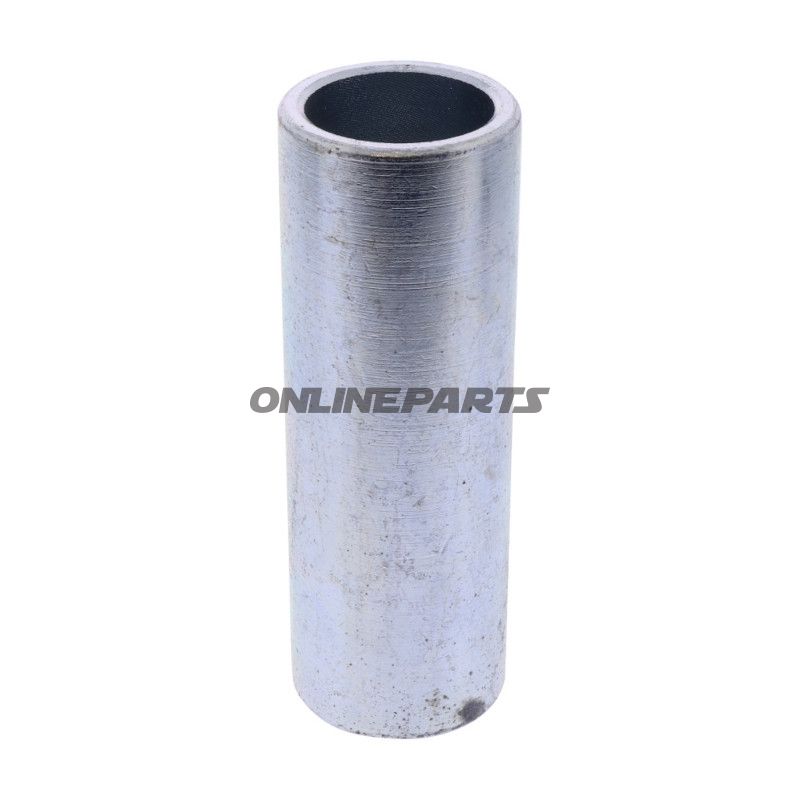

Produkt: Distanzhylse für Klick- / Klinkenbolz-Beschlag auf Fox DS 3000 H Abdeckzylinder oder Tretröhre. Das Produkt wird von JMP geliefert und findet sich unter der Herstellervartbezeichnung 3B1-001400-0. Die Fabrikbezeichnung (MPN) lautet 652.30.20.

Funktion

• Die primäre Funktion der Hülse besteht darin, als Abstandsstück (Spacer) zwischen Klick- oder Klinkenbolz-Befestigungsteilen zu fungieren, sodass die Komponenten in der korrekten axialen Position gehalten werden und die Belastung gleichmäßig verteilt wird.
• Sichert präzisen Abstand und reduziert Seitwärtsbewegungen, was wichtig für die Erhaltung der korrekten Justierung und zum Vermeiden unnötiger Spielräume in der Verbindung ist.
• Typischerweise in Verbindungen an Treppen, Abdeckungen oder anderen externen Beschlägen an Fox DS 3000 H-Komponenten verwendet, wo ein präzuer Zwischenraum erforderlich ist.

Dimensionen und Passform

• Länge: 114,5 mm
• Innendurchmesser: 31 mm
• Außendurchmesser: 40 mm
• Als Originalteil von JMP produziert (Referenznummer 3B1-001400-0), was auf Bestimmung für Fox DS 3000 H-Einrichtungen hinweist.

Materialauswahl und Eigenschaften

• Material wird in den verfügbaren Daten nicht explizit angegeben. Typisch für diese Art Distanzhülsen werden fertige Aluminium- oder Stahlteile je nach Anforderungen an Festigkeit, Vibrationsverhalten und Korrosionsbeständigkeit verwendet. Die Marke JMP nutzt üblicherweise Materialien, die den Anforderungen an Haltbarkeit und geeignete Härte für Montageskomponenten entsprechen.
• Oberflächenfinish kann variieren (Anodisierung, Verzinkung oder chemische Passivierung) je nach Materialwahl und Herstellerstandard. Diese Behandlungen reduzieren Korrosion und verringern Reibung in der Verbindung.
• Strukturell sind die Hülse-Abmessungen so ausgelegt, axiale- und radiale Belastungen zu tragen, die an Montagespunkten für Treppen- und Außenbeschläge auftreten, ohne sich zu verformen.

Kompatibilität

• Speziell für den Einsatz mit Fox DS 3000 H-Systemen und Klick-/Klinkenbolz-Befestigungen konzipiert, wobei die Abmessungen (114,5 × 31 ID × 40 OD mm) den Anforderungen entsprechen.
• Da Passform und Montageskanten zwischen Modellen variieren können, wird empfohlen, die gemessenen Innen-/Außendurchmesser und die Länge mit der bestehenden Montage abzugleichen, bevor Sie montieren.

Technische Referenz und Identifikation

• Marke: JMP
• MPN: 652.30.20
• JMP Originalreferenz: 3B1-001400-0
• GTIN: Nicht angegeben

Montagehinweise

• Reinigen Sie die Montagesflächen und entfernen Sie ggf. Korrosion oder Grate vor der Montage, um die korrekte Passung sicherzustellen.
• Überprüfen Sie die Toleranzen sowohl am Bolzen/Achse als auch an der Hülse, um ein Presspassung zu vermeiden, die Spannungen im Aluminium- oder Kunststoffbauteil verursachen könnte.
• Wenn die Hülse in einer Verbindung mit Dichtungen oder Lagern montiert wird, muss nach dem Zusammenbau der korrekte Abstand und die axiale Bewegung überprüft werden.

Wenn weitere Materialdokumentation oder Oberflächenbearbeitungsinformationen benötigt werden, kann JMP als Hersteller häufig technische Datenblätter basierend auf der MPN 652.30.20 oder der ursprünglichen Referenz 3B1-001400-0 bereitstellen.
