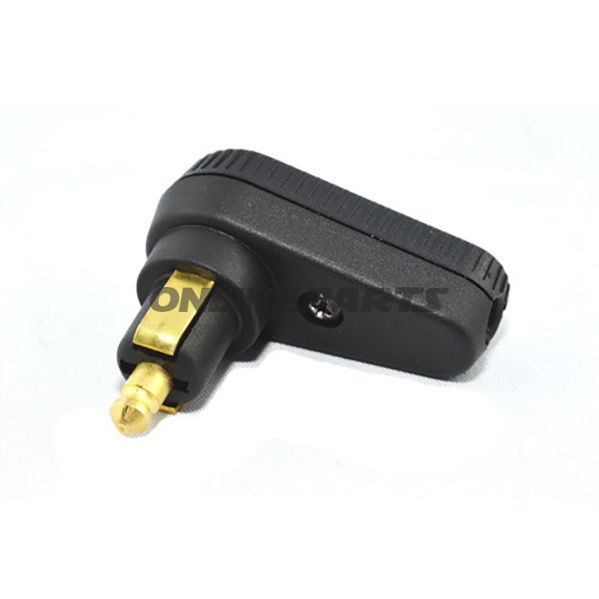

DIN-Winkelstecker BA12 für BMW-Motorräder und ähnliche Fahrzeuge
DER DIN-Winkelstecker BA12 von Baas (MPN: 706.03.12, GTIN: 4260258510256) ist ein kompakter 90°-Steckverbinder, der zur Installation in Fahrzeugen mit Standard-DIN- oder Zigarettenanzünder-Ausgang vorgesehen ist. Das Produkt ist für den Einsatz an Touring- und Reisemotorrädern konzipiert, bei denen platzsparende Kabelverlegung und mechanische Zuverlässigkeit wichtig sind.
Funktion
- Zweck: Bietet eine standardisierte elektrische Verbindung für Zubehör wie GPS, USB-Ladegeräte, Heizbekleidung und anderes 12 V/24 V-Gerät.
- Kabelausgang: Der 90°-Ausgang reduziert das Kabelprofil und verringert das Risiko, dass das Kabel beim Fahren reibt oder klappert.
- Anschlusstypen: Interne Schraubanschlüsse oder direkte Lötverbindung – das Gehäuse lässt sich mit einer Schraube öffnen, um Zugriff auf die Anschlüsse zu erhalten.
Materialien und Konstruktion
- Gehäuse: Robustes Kunststoffgehäuse, geteilte Bauweise mit einer einzigen Schraube für Zugriff bei Installation oder Wartung.
- Steckteil: Messing für gute elektrische Kontakte und Korrosionsbeständigkeit an den Kontaktflächen.
- Zugentlastung: Integriert durch die gehöerte Form, die die Belastung auf die Verbindungsstelle reduziert.
- Konstruktionstyp: Zwei-teilig (Gehäuse + Steckteil) für einfache Montage und Service.
Technische Daten
- Typ: DIN-Winkelstecker (DIN 4165-Typ)
- Betriebsspannung: 6–24 V DC
- Max. Last: 8 A
- Anschluss: Schraub- oder Lötanschluss
- Materialien: Gehäuse aus Kunststoff, Messing-Steckteil
Kompatibilität und Anwendung
- Passt zu Original-BMW-Schalterdosen und anderen Standard-DIN-Steckdosen sowie zu Sockeln wie BAAS SD14.
- Wird typischerweise für externes Zubehör an Motorrädern verwendet, bei dem kompaktes Design und unauffällige Kabelführung gewünscht sind.
Inhalt des Sets
- Winkelstecker BA12 mit Gehäuse und Steckteil.
- Montageschraube ist enthalten. Bitte prüfen Sie das Produktbild für eine genaue Darstellung des gelieferten Inhalts.
Hinweise für den Monteur
- Montage kann mit Schraubklemmen für schnellen Anschluss oder durch Löten für dauerhafte Verbindung erfolgen.
- Beachten Sie Polarität und maximale Belastung (8 A) beim Anschließen von Heizgeräten oder Ladegeräten.
- GTIN (4260258510256) und MPN (706.03.12) können zur Verifikation der Originalität und der Ersatzteilpassung bei Service oder Bestellung von Ersatzteilen verwendet werden.
Hersteller: Baas. Das Produkt ist aus Materialien gefertigt und mit Details versehen, die auf Haltbarkeit und einfache Wartung in Fahrzeugumgebungen abzielen.
