Kette DID 520VX3 MPN 797.02.60 Offene X-Ring Kette für Motorrad. Teilung 520, Länge 130 Glieder, Clipschloss (Spring Link).
Artikelnummer: 797.02.60
Herstellernummer: 520VX3X130FB

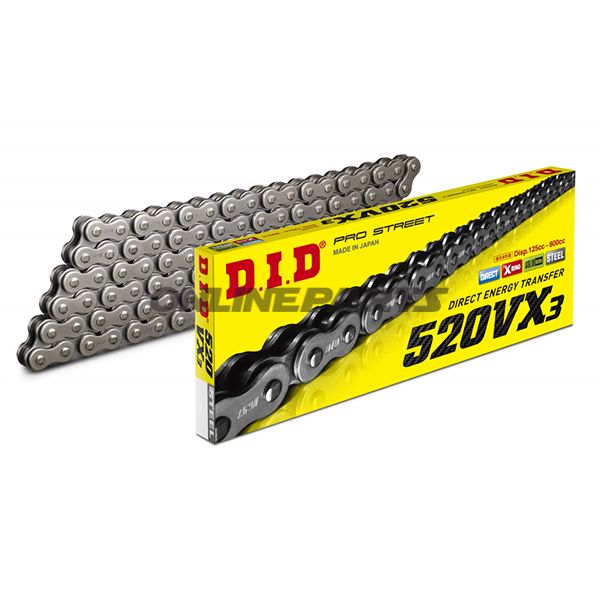

DID X-Ring Kette 520VX3/130 (offen) mit Clipschloss — Motorrad-Getriebekette
Produkt: DID X-Ring-Kette 520VX3/130 offen mit Clipschloss. Marke: DID. MPN: 797.02.60. GTIN: 4525516317306.
Diese DID 520VX3 ist eine offene Antriebskette mit X-Ring-Dichtungprofil und Clipschloss (Gaenschlitz). Die Kette wurde basierend auf DIDs Erfahrung aus dem Rennsportumfeld und MotoGP entwickelt, wobei der Fokus auf langlebiger Kraftübertragung, geringer Reibung und konsistenter Beschleunigungsreaktion liegt. Das Modell VX3 ist der Nachfolger des VX2 und enthält Anpassungen in Konstruktion und Materialauswahl, um Zugfestigkeit und Lebensdauer zu erhöhen, ohne die praktische Montage für Mechaniker zu verändern.
- Funktion: Überträgt das Drehmoment vom Motor auf das Antriebsrad mit geringem Energieverlust. Das X-Ring-Profil reduziert Schmiermittelverlust zwischen Platten und Rollen, was Reibung und Verschleiß im Vergleich zu herkömmlichen O-Ring-/Ohne-Ring-Lösungen verringert. Das Ergebnis ist direktere Gasannahme und verlängerte Wartungsintervalle bei korrekter Pflege.
- Verbindung/Montage: Wird als offene Kette mit Clipschloss (Gaenschlitz) geliefert, was Montage und Demontage für erfahrene Mechaniker erleichtert. Geeignete alternative Verbindungsglieder (solide oder hohl gestanzte Glieder) sind in den technischen Daten angegeben, falls eine permanente Gliederverbindung gewünscht wird.
Materialien und Konstruktionscharakteristika
Das Innen- und Außenblatt der Kette besteht aus gewöhnlichem Stahl (plain steel) mit Wärmebehandlung zur erhöhten Zugfestigkeit. Das X-Ring-Dichtungselement ist eine flache, Kreuzprofilring, der darauf ausgelegt ist, bessere Lastaufnahme und Abdichtung im Vergleich zu Standard-O-Ringen zu bieten, wodurch Reibung zwischen Rolle und Blatt reduziert wird. Konstruktion und Wärmebehandlung sind darauf abgestimmt, die spezifizierte Bruchfestigkeit ohne unnötige Steifheit zu erreichen, sodass die Kette dynamischen Belastungen beim Beschleunigen und Biegen über Ritzel standhalten kann.
Technische Daten und Kompatibilität
Die wichtigsten technischen Werte finden sich unten; sie sind relevant bei Auswahl und Dimensionierung in Bezug auf die Antriebslinie des Motorrads:
- Teilung: 520
- Länge: 130 Glieder
- O-Ring-Typ: X-Ring
- Typ: VX3
- Konstruktion: Offen
- Zugfestigkeit (Bruch): 3720 kg
- Kontinuierlicher Index: 3500
- Verbindungsglied: Clipschloss
- Außenblätter: Gewöhnlicher Stahl
- Innenblätter: Gewöhnlicher Stahl
Weitere Referenzcodes, die zur selben Serie gehören (bei Bestellung von Verbindungsgliedern oder Räderlagern verwenden): Produkt auf Rolle 748.03.83; geeignet für Gaenschlitz 748.03.84; geeignet für solides gestanztes Glied 748.03.85; geeignet für hohes gestanztes Glied 748.03.86.
Praktische Überlegungen für Mechaniker
- Überprüfen Sie die Kettengleitung und Kettenradabmessungen (520-Pitch) vor der Montage. 130 Glieder sind die Standardlänge dieser Lieferung; Anpassungen oder Entfernen von Gliedern kann erforderlich sein, um eine korrekte Kettenspannung zu erreichen.
- Das Clipschloss ermöglicht schnellen Service, aber für permanente Montage kann ein Nieten Glied bevorzugt werden, abhängig von Belastungsanforderungen und Herstellerempfehlungen.
- Bei der Wartung die Integrität des X-Ring-Dichtungprofils erhalten – vermeiden Sie Hochdruckspülung nahe der Dichtungsring und verwenden Sie empfohlene Schmiermittel, um die Lebensdauer zu verlängern.
Die MPN 797.02.60 von DID und GTIN 4525516317306 identifizieren präzise diese 520VX3/130 X-Ring-Kette von DID, damit Sie bei Einkauf oder Registrierung im Ersatzteil-System eine korrekte Ersatzteilübereinstimmung sicherstellen können.
