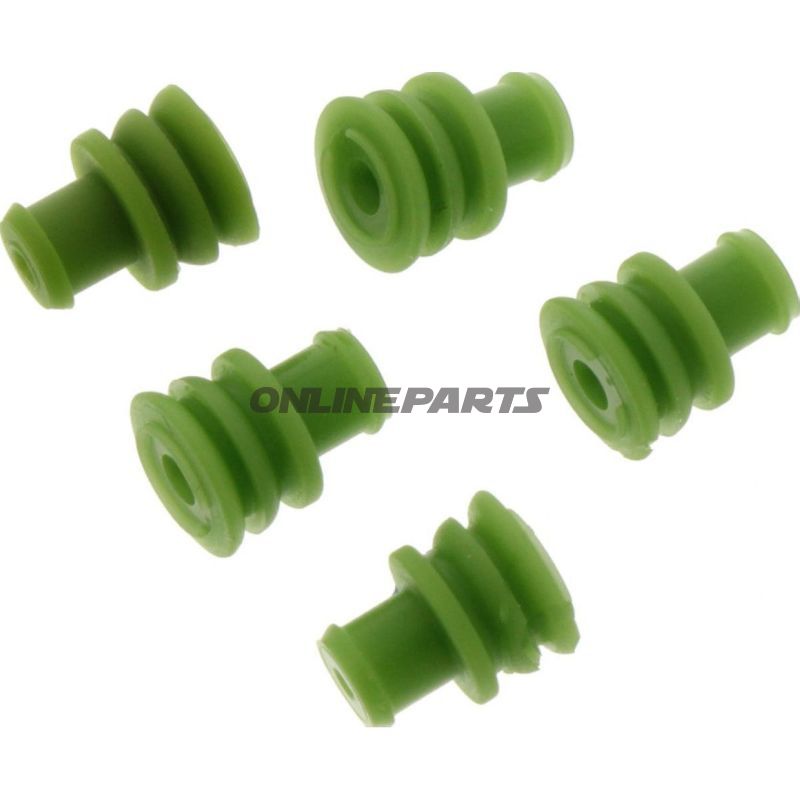

Dichtungshalter für AMP Superseal 1,4–1,7 mm (JMP) — für eine Leiter
Produkt: Dichtungshalter für AMP Superseal-Konnektoren von JMP. Die Marke JMP produziert dieses Dichtungshalter mit MPN 158.01.99 und GTIN 4043981274134.
Diese Art von Dichtungshalter ist darauf ausgelegt, Einzelleiteröffnungen in AMP Superseal-Stiftverbindungen abzuschließen. Er wird verwendet, um das Eindringen von Staub, Feuchtigkeit und Schmutz in ungenutzte Ports oder in Konfigurationen zu verhindern, bei denen eine Anzahl von Polen unbesetzt ist. Die Funktion des Dichtungshalters besteht darin, Dichtheit und Isolierung im Inneren des Steckgehäuses aufrechtzuerhalten, ohne die verbleibenden Leiter zu beeinflussen.
- Kompatibilität: Geeignet für die AMP Superseal-Serie (Einpol-Konfigurationen).
- Abmessungen: Passt zu Leiterquerschnitten von 1,4 mm² bis 1,7 mm².
- Pole: Einfachpol (eine Leiter).
- Isolierung: Inklusive — die Dichtungshalter sind isoliert, um elektrische Trennung zu wahren.
- Schweißverbindung: Nicht zum Löten vorgesehen — das Produkt funktioniert als mechanische/druckbasierte Dichtung und Isolation.
- Wärme & Schrumpf: Nicht wärme-/ Shrink-Schrumpf (kein Heat-Shrink).
Materialwahl und Eigenschaften
Die Dichtungshalter bestehen aus elastischem Polymer mit guter Alterungsbeständigkeit und typischen Umweltbelastungen in Motorumgebungen. Das Material wurde so gewählt, dass es eine enge Passform um Leitern im angegebenen Querschnittsbereich (1,4–1,7 mm²) bietet und bei Temperaturschwankungen, wie sie in Kraftfahrzeugen auftreten, flexibel bleibt. Die Farbe ist grün, was eine einfache Identifikation in Steckverbindungen ermöglicht.
Anwendungsbereiche und technische Vorteile
- Wird in Kabelbündeln und Steckern verwendet, wenn einzelne Pole nicht verwendet werden, um eine IP-ähnliche Dichtheit in Konnektoren zu wahren.
- Verhindert Kontamination und Korrosion im Steckgehäuse, indem Feuchtigkeit und Schmutz von Metallteilen ferngehalten werden.
- Die flexible Polymerzusammensetzung sorgt für eine Dichtung ohne zusätzliche Dichtungen oder Schrumpfschichten.
- Leicht vor Ort zu montieren — in die leere Polöffnung gedrückt und bei normaler Steckverbindung des Steckersitzens befestigt.
Installations- und Montagehinweise
Führen Sie den Dichtungshalter in die leere Polöffnung des AMP Superseal-Gehäuses ein, bis er Widerstand leistet. Prüfen Sie, ob der Leiterdurchmesser dem Bereich 1,4–1,7 mm² entspricht, um eine korrekte Abdichtung sicherzustellen. Der Dichtungshalter ist nicht zum Löten oder Schrumpfen vorgesehen; er dient ausschließlich als isolierende und mechanische Dichtung.
Zusätzliche Informationen
Dieses Produkt wird unter JMP vertrieben und ist mit MPN 158.01.99 sowie GTIN 4043981274134 gekennzeichnet. Technische Daten in der Zusammenfassung: Typ = Dichtungshalter, geeignet für die AMP Superseal-Serie, Leiterquerschnitt 1,4–1,7 mm², isoliert, nicht zum Löten, kein Heat-Shrink, Einfachpol.
