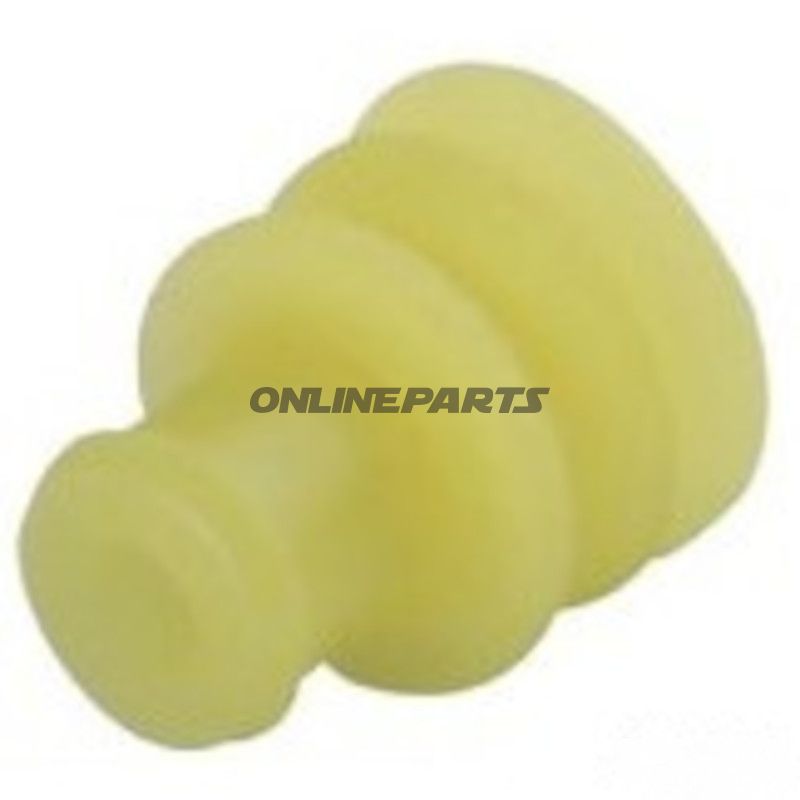

Pakning/forseglingsprop JMP til stikhuse (1,0–1,5 mm²) — gul
Produktübersicht: JMP Dichtung/Sealing-Prop für elektrische Steckdosen mit Leiterführung 1,0–1,5 mm². Das Produkt ist mit MPN 158.10.93 markiert und unter der JMP-Marke zu finden; GTIN 4043981466232 ist für diesen Artikel registriert. Die nachstehende Beschreibung deckt Funktion, Materialwahl, technische Eigenschaften und Kompatibilität für Mechaniker und erfahrene Motorradfahrer ab.
Funktion und Anwendung
Die Dichtkappe wird in den Durchführungen der Steckdose platziert, um die Umgebung um isolierte Leiter abzudichten. Sie verhindert das Eindringen von Feuchtigkeit, Schmutz und Vibrationen in die Steckverbindung und erhält die Kontaktstabilität in Umgebungen mit Temperaturschwankungen. Das Produkt ist für Einzelleiter-Anwendungen (eine Leitung pro Dichtung) ausgelegt und wird typischerweise in Motorradsteckern, Sensoren und Kabelsträngen verwendet, wo das Abdichten einzelner Kabel erforderlich ist.
Material und Eigenschaften
- Materialtyp: Elastische Dichtung (ELA) — ein flexibles Polymermaterial, das eine mechanische Abdichtung um das Kabel herum bietet, ohne die Isolierung zu beschädigen.
- Temperaturbereich: Entwickelt für den Betrieb zwischen ca. -40 °C und +130 °C, was normale Betriebstemperaturen in Motorumgebungen abdeckt. (Hinweis: Technische Tabelle gibt -130 °C als Referenz an; praktische Anwendung sollte dem angegebenen -40 °C bis +130 °C berechnet aus JMP-Produktdaten folgen.)
- Beständigkeit: Das Material ist beständig gegenüber gängigen Ölen, Kraftstoffen und Straßenbedingungen, jedoch sollte bei starker chemischer Beeinflussung lokale Verträglichkeit geprüft werden.
- Farbe: Gelb — erleichtert Position und Orientierung beim Montage- und Fehlersuchen.
Abmessungen und Kompatibilität
- Leiterquerschnitt, empfohlen: 1,0–1,5 mm² (entscheidend für korrekte Abdichtung und mechanische Fixierung).
- Durchmesser der Öffnung der Durchführung (Steckdose): Geeignet für Ø 5,9–6,3 mm Löcher in Steckdosen.
- Länge: 7,8 mm. Die Abmessung beeinflusst, wie tief die Kappe im Gehäuse sitzt und wie viel Kabelisolierung umschlossen wird.
- Anwendungstyp: Einzelleiter; passend für Steckdosen und Kontakte, die Einzeldichtungen akzeptieren.
Technische Details
Technische Daten des Herstellers geben an: Typ "Sealing Plugs", geeignet für Durchführungen von 5,9 mm und 6,3 mm, isoliert, nicht zum Löten oder zur Verwendung mit Schrumpfflex vorgesehen. Anzahl der Pole: 1. Für Details verweisen Sie auf die MPN 158.10.93 des Herstellers.
Praktische Montageüberlegungen
- Wählen Sie den richtigen Leiterquerschnitt (1,0–1,5 mm²), um Abdichtung und Haltefunktion sicherzustellen; für dünnere oder dickere Leiter kann die Abdichtung unzureichend sein.
- Prüfen Sie den Durchmesser der Steckdosen-Durchführung (5,9–6,3 mm) vor der Montage, um Überdehnung oder schlechte Passform zu vermeiden.
- Bei wiederholtem Auseinanderbauen/Vibrationen—Empfehlung zur Inspektion der Kappe, da Elastomere mit der Zeit je nach Wärme- und chemischer Exposition altern können.
Identifikation: JMP 158.10.93 (MPN) ist die Herstellernummer für diese Dichtkappe; GTIN 4043981466232 kann zur eindeutigen Artikelidentifikation in Lager- und Beschaffungssystemen verwendet werden.
Der Artikel wird in Verpackungen geliefert (auf dem Produktetikett als Packung angegeben). Beachten Sie, dass Verpackungsmengen in Vertriebskanälen variieren können — siehe die aktuelle Bestellbestätigung für die genaue Stückzahl beim Kauf.
