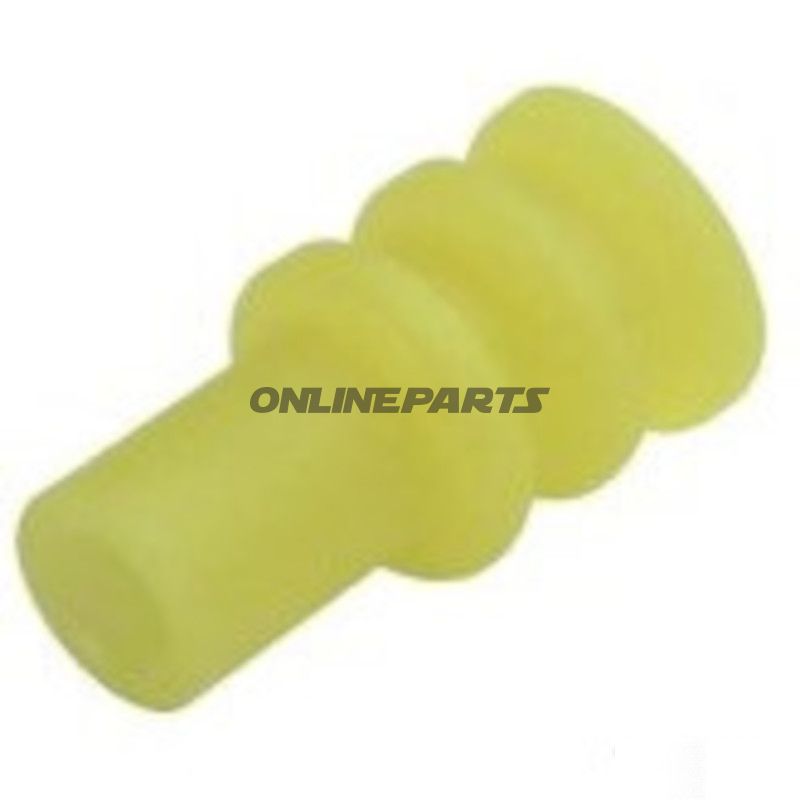

Verpackung / Kabelverschlusspinne für Steckgehäuse (JMP) — für Leiterquerschnitt 1,0–1,5 mm²
Produkt: VERPACKUNG 1,0-1,5 MM JMP (MPN: 158.10.97) von der Marke JMP. GTIN: 4043981466270.
Dieses Produkt ist eine einpolige Verpackung, die zum Abdichten und Isolieren von Leitern in Steckgehäusen mit Repline-Profil konzipiert ist. Die Verpackung ist für Leiterquerschnitte zwischen 1,0 und 1,5 mm² ausgelegt und passt zu Steckgehäusen mit äußeren Durchmesser ca. 3,9 mm (innendurchmesser ca. 1,75 mm). Sie zeichnet sich durch einfache Montage, elektrische Isolation und Temperaturbeständigkeit aus, die die meisten Betriebsbedingungen in typischen Motorrad- und Fahrzeuginstallationen abdecken.
- Funktion: Abdichtung um eine einzelne Leitung im Steckgehäuse, um das Eindringen von Feuchtigkeit, Schmutz und korrosiven Stoffen zu verhindern, während gleichzeitig die elektrische Isolation zwischen Polen und Gehäuse erhalten bleibt.
- Kompatibilität: Entwickelt für Repline-Steckgehäuse mit D = 3,9 mm. Verwendet für Leiter 1,0–1,5 mm². Nicht vorgesehen für Lötverbindungen oder Schrumpfschläuche.
- Pol(e): 1 Pol (Einleiter-Lösung).
Material und Eigenschaften
- Das Material ist ein elastomerischer Gummi/Plast mit guter Flexibilität bei niedrigen Temperaturen und ausreichender Beständigkeit gegenüber Wärme. Farbe: Gelb, damit die Verpackung bei Montage oder Fehlersuche sichtbar ist.
- Temperaturbereich: Betriebs-Temperaturbereich angegeben ca. -40 °C bis +130 °C. Deckt typische Unter- und Oberflächenanforderungen in Motorrad-Umgebungen ab, einschließlich Einflüssen durch Motorwärme und Außenbedingungen.
- Elektrische Isolation: ja — die Verpackung fungiert als isolierende Barriere um die Leiter in der Steckverbindung.
Abmessungen und physikalische Daten
- Außendurchmesser (D): ca. 3,9 mm.
- Innenöffnung: ca. 1,75 mm (für Leiter 1,0–1,5 mm² angepasst).
- Länge: ca. 7,8 mm.
Anwendungstipps für Fachleute
- Vor dem Montieren den Innendurchmesser des Steckgehäuses (Repline-Typ) prüfen, um eine korrekte Abdichtung und Festhalt zu gewährleisten.
- Verwenden Sie geeignete Leiter: Bei zu dünnen Leitern kann die Abdichtung der Verpackung beeinträchtigt sein; bei zu kräftigen Leitern kann die Montage schwierig oder die Verpackung beschädigt werden.
- Den Zustand der Verpackung bei Wiederverwendung prüfen — Elastomere können mit Alterung und chemischer Einflussnahme hart oder spröde werden.
Technische Daten (Auszug)
- Typ: Dichtungsstopfen / Verpackung für Steckgehäuse.
- Geeignet für: Repline, D ≈ 3,9 mm.
- Querschnitt: 1,0–1,5 mm².
- Isoliert: Ja.
- Polanzahl: 1.
- Temperaturbeständigkeit: ca. -40 °C bis +130 °C (siehe Herstellerangaben für detaillierte Langzeitbelastung).
MPN 158.10.97 von JMP ist eine Standardkomponente zum Abdichten einzelner Leiter in Steckgehäusen. GTIN 4043981466270 begleitet das Produkt zur Identifikation und Lagerverwaltung. Falls mehrere Pole oder Materialvarianten benötigt werden, wird empfohlen, eine entsprechende Verpackung mit passenden Abmessungen und Zertifizierungen für die jeweilige Anwendung zu wählen.
