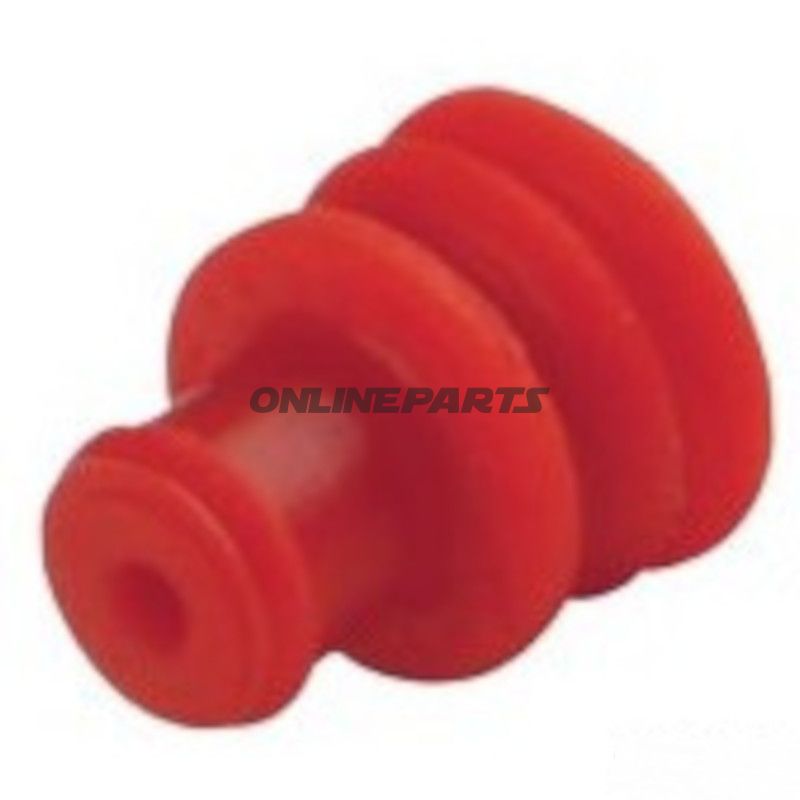

Packing / Kabelabdichtung für Steckdosengehäuse, für 1,0–1,5 mm² Leiter (JMP)
Produktübersicht: Diese Dichtung von JMP (MPN: 158.10.94, GTIN: 4043981466249) ist eine runde Kabelabdichtung, konzipiert für einfachpolige Steckdosengehäuse mit einem Außendurchmesser von ca. 5,9–6,1 mm. Sie besteht aus rotem Elastomer und ist ausgelegt für Leiterquerschnitte zwischen 1,0 und 1,5 mm².
Funktion:
- Abdichtet Durchführungen in Steckdosen-gehäusen und Rooting-/Konnektorengehäusen, um das Eindringen von Staub und Feuchtigkeit um einzelne Leiter zu verhindern.
- Sichert mechanische Belastung der Isolation und reduziert das Risiko von Korrosion am Kontaktpunkt, indem sie Schmutz fernhält.
- Geeignet für Anwendungen mit einfach poliger Verbindung (1 Pole) in elektrischen Systemen, bei denen die Dichtheit der Kabeldurchführung erforderlich ist.
Material und Temperaturbeständigkeit: Die Dichtung besteht aus einem elastischen, hitzebeständigen Gummityp (typischerweise silikon-/EPDM-ähnliches Material, abhängig von JMP-Spezifikation). Die angegebene Temperaturbeständigkeit deckt einen Bereich von ca. -40 °C bis +130 °C ab, was sie für normale Motorumgebungen und Außeneinbau in Fahrzeugen geeignet macht. Das Material ist isolierend und beständig gegen übliche Öle und Spritzwasser; spezifische Chemikalienbeständigkeit sollte basierend auf den jeweiligen Medienbedingungen überprüft werden.
Maße und Kompatibilität:
- Geeignet für Leiterquerschnitte: 1,0–1,5 mm².
- Passt zu Gehäusen mit innerem Bohrdurchmesser von ca. 5,9–6,1 mm.
- Montage in einfachpoliger Öffnung (1 Pole) und funktioniert zusammen mit ELB-Typ Steckdosengehäusen.
- Dichtlänge L: ca. 7,8 mm, relevant bei Dimensionierung von Steckdosengehäuse und Leiterabstand.
Technische Eigenschaften (Zusammenfassung):
- Typ: Abdichtungsstopfen / Dichtung für Steckdosengehäuse.
- Verschweißte Verbindungen: Nein (d. h. die Dichtung ist eine nicht-leitende Versiegelung, kein elektrischer Kontakt).
- Isoliert: Ja — die Dichtung umschließt die Isolation, ist aber nicht leitend.
- Heißeschrumpfschläuche: Nicht enthalten.
- Temperaturbereich: ca. -40 °C bis +130 °C (Produktionsdokumentation des Herstellers prüfen für Anwendungsgrenzen).
Praktische Überlegungen bei der Montage:
- Prüfen Sie den Bohrdurchmesser des Steckdosengehäuses und den Leiterquerschnitt vor der Montage, um eine korrekte Abdichtung sicherzustellen.
- Stellen Sie sicher, dass die Dichtung korrekt um die Isolation positioniert ist, ohne die Leiter beim Einführen zu beschädigen.
- Bei wiederholtem Demontieren die Dichtung auf Risse oder Verformungen prüfen, da elastische Materialien mit der Zeit altern können.
Weitere Informationen: Das Produkt wird von JMP vermarktet und ist identifiziert durch MPN 158.10.94 und GTIN 4043981466249. In einer Packung mit mehreren Einheiten erhältlich; die Stückzahl pro Verpackung kann variieren — siehe die Angaben des Anbieters für die genaue Verpackungsgröße.
Technische Daten (kurz vom Anbieter):
- Typ: Sealings Plugs
- Passt zu: 5,9 mm / 6,1 mm / ELB
- Querschnittsminium: 1,0 mm²
- Querschnittsmaximum: 1,5 mm²
- Pole: 1
- Temperaturbeständigkeit: angegeben bis ca. 130 °C
