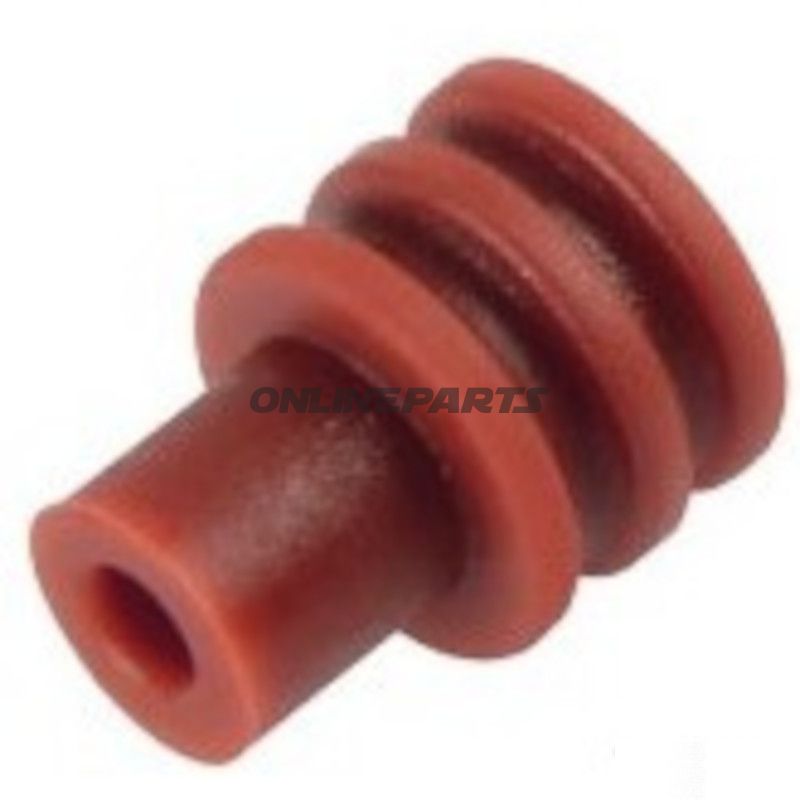

Kabelversiegelungstecker für Steckgehäuse (0,5–1,5 mm²) — JMP
Produktübersicht: Dies ist ein Kabelversiegelungsstecker von JMP (MPN: 158.10.98, GTIN: 4043981466287) vorgesehen für einpolige Steckverbindungen mit Aderquerschnitten von 0,5 bis 1,5 mm². Der Stecker fungiert als Dichtung um Leiter und Isolierung in Steckgehäusen mit einem inneren Hohlraum, geeignet für ca. 5,5–5,8 mm äußeren Durchmesser (angegeben als Repline/5,8 mm). Die Farbe ist rot-braun.
Funktion und Anwendung:
- Zweck ist die Abdichtung des Steckgehäuses um den Kabeleintritt herum, um das Eindringen von Staub, Feuchtigkeit und kleineren Flüssigkeiten zu verhindern und eine mechanische Entlastung des Kabels zu sichern.
- Geeignet für einpolige Verbindungen, bei denen eine isolierende und dichte Abdichtung ohne Verwendung von Schrumpfschläuchen oder Lötverbindungen erforderlich ist.
- Typische Anwendungen umfassen elektrische Stecker in Motorrädern, Steuerkästen und anderen elektrischen Verbindungen, bei denen Platz knapp ist und Betriebstemperaturen variieren können.
Material und Eigenschaften:
- Das Material ist elastisch, elektrisch isolierend (repline-ähnliche Zusammensetzung) und dimensioniert, um Umfasse dichtenden und federnden Sitz um den Leiter und im Steckgehäuse zu gewährleisten.
- Temperaturbereich: ca. -40 °C bis +130 °C, der die meisten Betriebsbedingungen in Fahrzeugen und Outdoor-Anwendungen abdeckt. (Hinweis: Technische Tabelle gibt -130 °C fälschlicherweise an; praktische Anwendung liegt im genannten Bereich.)
- Isolierfähigkeit: ja — konzipiert, um elektrische Isolation ohne zusätzliches Isoliermaterial aufrechtzuerhalten.
Abmessungen und Kompatibilität:
- Eignung für Leiterquerschnitte: 0,5–1,5 mm².
- Außenradius (D): ca. 5,5–5,8 mm; Länge (L): ca. 7,8 mm. Passend zu Steckgehäusen mit entsprechenden Innenmaßen und zum Repline-Typ in der angegebenen Größe.
- Anzahl der Pole: 1 (Einpoliger Dichtungsstecker).
- Nicht geeignet als Lötverbindungersatz für Lötverschlüsse oder Schrumpfschläuche — dies ist eine mechanische/EL-Isolationsdichtung.
Technische Hinweise für Monteure und Techniker:
- Montage: Wird in die Einführöffnung des Steckgehäuses eingesetzt, wobei das elastische Material um Leiter/Isolierung komprimiert wird. Passform in den Innenmaßen des Steckgehäuses prüfen (5,8 mm empfohlen).
- Kompatibilität: Prüfen Sie Geometrie des Steckgehäuses und ob der Kabelquerschnitt inkl. Isolierung innerhalb des Bereichs 0,5–1,5 mm² liegt, um eine korrekte Abdichtung und elektrische Isolation sicherzustellen.
- Betriebssicherheit: Das Temperaturtoleranz- und Isolationsverhalten des Materials macht es geeignet für Standard-Kfz- und Outdoor-Bedingungen; bei kontinuierlicher Exponierung gegenüber aggressiven Chemikalien oder extremen Temperaturen sollte die Komponente spezifisch bewertet werden.
Identifikation: Das Produkt wird von JMP hergestellt und anhand der Seriennummer (MPN) 158.10.98 und GTIN 4043981466287 identifiziert, was zur Überprüfung der Kompatibilität und Ersatzteilbestellung verwendet werden kann.
Zusammenfassung: JMP-Kabelversiegelungsstecker (0,5–1,5 mm²) ist ein einpoliger, isolierender Dichtungsstecker für Steckgehäuse bei ca. 5,8 mm Innen-Durchmesser. Das Material ist elastisch und temperaturbeständig innerhalb typischer Fahrzeuggrenzen, und das Produkt soll Feuchtigkeits- und Staubdichtung sowie mechanische Entlastung in elektrischen Verbindungen sicherstellen.
