Versiegelung für Steckgehäuse, JMP-Kabelversiegelungsstopfen — 0,5–1,0 mm²
Produktübersicht

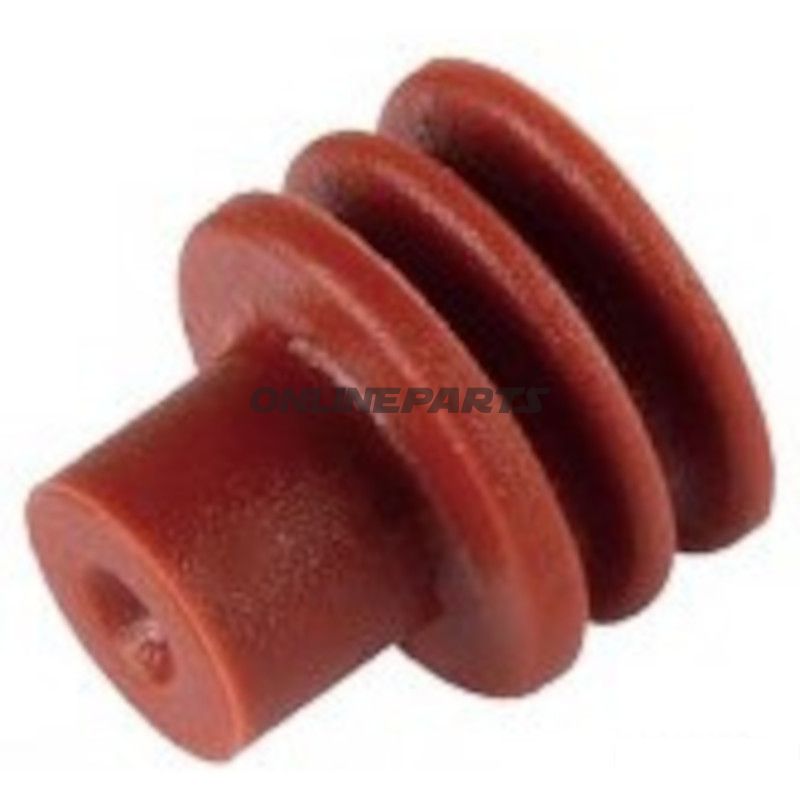

Dieses Paket enthält runde Kabelversiegelungsstopfen von JMP, vorgesehen zum Abdichten einer einpoligen Kabeldurchführung in Steckgehäusen und Kugelsteckern mit einem Innendurchmesser von rund 7,25 mm. Sie sind für Leiterquerschnitte von 0,5 bis 1,0 mm² entwickelt und liefern einen einfachen mechanischen und chemisch-umweltbezogenen Schutz von Kabeldurchführungen.
Funktion
Die primäre Funktion der Versiegelung besteht darin, die Öffnung um den einzelnen Leiter in einem Stecker zu verschließen, um das Eindringen von Staub, Feuchtigkeit und Schmutz zu reduzieren sowie Bewegungen und Reibung an der Isolierung des Kabels beim Einführen zu verringern. Das Produkt ist isolierend und wirkt als geometrischer Füllstopfen, der eng um den Kern sitzt, ohne Löten oder Wärmebehandlung zu erfordern.
- Typ: ELA / Versiegelung (Sealing Plug)
- Stückzahl pro Packung: 5 Stück (im Produkttitel angegeben)
- Kompatibilität: Innendurchmesser D = 7,25 mm; ausgelegt für einpolige Anwendungen
Materialien und Eigenschaften
Die Versiegelungen bestehen aus einem elastischen Polymermaterial, das den standardmäßigen Betriebsbedingungen in Motorumgebungen standhält. Das Material ist elektrisch isolierend und hat einen Betriebstemperaturbereich von ca. -40 °C bis +130 °C, was gängige Temperaturänderungen bei Fahrzeugnutzung abdeckt. Die Farbe ist rötlich-braun, was die Teile bei Servicearbeiten leicht identifizierbar macht.
- Äußerer Durchmesser (D): 7,25 mm
- Innerer Durchmesser: ca. 0,85 mm
- Länge (L): 7,8 mm
- Temperaturbereich: -40 °C bis +130 °C
- Isolierend: Ja
- Geeignet für: Querschnitt 0,5–1,0 mm²
Anwendungstipps für Techniker
Wird durch Einsetzen in die entsprechende Kabelöffnung im Stecker- oder Gehäuseteil montiert, wobei das elastische Material der Versiegelung sich der Isolation des Kabels anpasst. Nicht erhitzen oder löten. Achten Sie darauf, die richtige Dimension in Bezug auf Leiterquerschnitt und Steckerabmessungen (7,25 mm) zu verwenden, um eine zufriedenstellende Abdichtung und mechanische Unterstützung zu erreichen.
Technische Referenzen
Das Produkt wird von JMP geliefert und ist mit MPN 158.10.92 und GTIN 4043981466225 gekennzeichnet. JMP-Versiegelungen werden breit in Verbindung mit elektrischen Steckern in Fahrzeug- und Motorrad-Elektronik eingesetzt, wo eine einfache Abdichtung und Isolierung einzelner Leiter erforderlich ist.
Weitere Hinweise
Diese Art von Versiegelung erfordert kein spezielles Installationswerkzeug, aber eine Überprüfung der korrekten Passform bei der Montage wird empfohlen. Die Temperatureigenschaften und die Isolationsfähigkeit sind bei Anwendungen nahe Wärmequellen oder im Motorraum relevant.
