Dichtsatz Spannzylindermonty 12 Se

Dichtungspaket für Spannzylinder (Hofmann Monty 12 SE)

Dieses Dichtungspaket ist für den an Hofmann Monty 12 SE Maschinen montierten Spannzylinder ausgelegt. Das Set enthält die internen Dichtungen, die üblicherweise an den beweglichen Teilen des Zylinders verschleißen, und wird bei Service oder zum Austausch von Undichtigkeiten verwendet.

• Funktion: Das Set abdichtet den Zylinderkolben und verhindert Ölverlust sowie Druckverlust im Spannzylinder. Die beigefügten O-Ringe und Dichtungen werden um den Kolben und die Welle platziert, um eine korrekte Funktion von Hydraulik/ Pneumatik je nach Anwendung sicherzustellen.

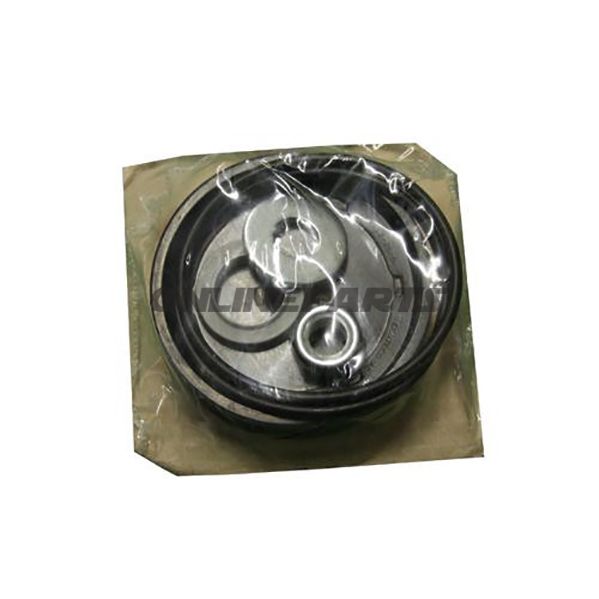

• Inhalt: Kolben, 2 x O-Ring, Dichtungsring, Scheibe und Mutter. Diese Bauteile sind so dimensioniert, dass sie zur inneren Geometrie des Hofmann Monty 12 SE Spannzylinders passen.
• Werkstoffauswahl und Eigenschaften: Die Komponenten sind aus Kunststoff/ Polymermaterial hergestellt, ausgewählt für gute Verschleißfestigkeit und Kompatibilität mit den gängigen Flüssigkeiten und Temperaturen in solchen Zylindern. Kunststoffkolben und -dichtungen weisen typischerweise geringe Reibung und Korrosionsbeständigkeit gegenüber Metallteilen auf; jedoch sollten sie nicht aggressiven Chemikalien oder Temperaturen jenseits der Angabe des Herstellers ausgesetzt werden.
• Abmessung: Das Set ist geeignet für einen Zylinder mit einem Innendurchmesser von Ø 77 mm, was die relevante Messreferenz bei der Montagearbeit ist. Überprüfen Sie immer die tatsächliche Zylinderabmessung vor der Montage.
• Kompatibilität und Originalität: Das Teil ist ein Hofmann Originalteil (Art.-Nr.: 1970763) und erfüllt die ursprünglichen Toleranzen und Montageanforderungen für Monty 12 SE Spannzylinder. MPN (Hersteller-Teilnummer) ist 677.39.15 und GTIN (Global Trade Item Number) ist 8054081111119 — diese Nummern dienen der eindeutigen Identifikation bei Bestellung und beim Abgleich von Ersatzteilverzeichnissen.

Montage- und Anwendungshinweise

• Reinigen Sie alle Kontaktflächen gründlich vor der Installation, um Fremdkörper zwischen den Dichtflächen zu vermeiden.
• Verwenden Sie geeignete Dichtpaste oder helles Schmierfett, das vom Maschinenhersteller bei der Montage der O-Ringe empfohlen wird, um das Zusammenbauen zu erleichtern und Beschädigungen zu verhindern.
• Überprüfen Sie Gewinde- und Flächenkontakte (Scheibe und Mutter) auf das korrekte Anzugsdrehmoment gemäß Hofmanns Servicemanual.
• Nach der Montage: Prüfen Sie auf Lecks bei niedrigem Druck, bevor der Vollbetrieb aufgenommen wird, und testen Sie die Funktion über den gesamten Bewegungsbereich.

Anmerkungen

Die Angaben zu Inhalt und Abmessung (Ø 77 mm) entsprechen den Herstellerangaben. GTIN 8054081111119 und MPN 677.39.15 sind zur eindeutigen Identifikation beim Einkauf und in Ersatzteilkatalogen angegeben. Wenden Sie sich bei technischen Fragen an Ihren technischen Lieferanten oder den Hofmann-Service für weitere technische Daten oder bei Unsicherheiten hinsichtlich der Kompatibilität mit spezifischen Maschinenmodellen.
