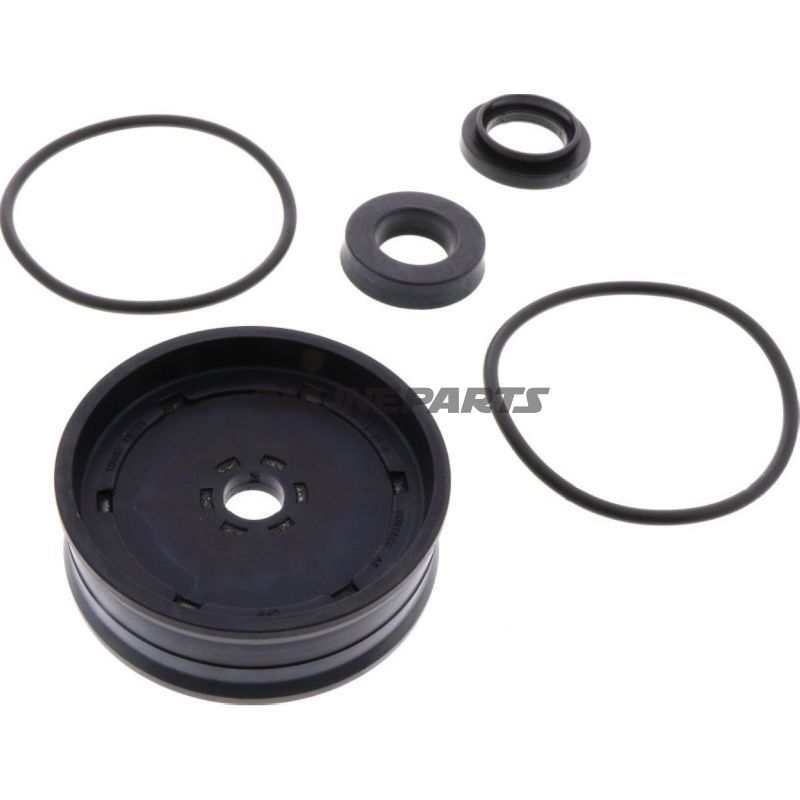

Dichtungsset für Spanneinheit Zylinder (Smart Speed JMP FIX 2-24)
Produktbeschreibung: Dieses Dichtungsset ist für Spanneinheiten in Spanneinrichtungen und Montagesystemen vorgesehen, speziell das Modell Smart Speed JMP FIX 2-24 von JMP. Das Set entspricht dem Hofmann-Originalteil EAK0317G36A und wird mit Bauteilen geliefert, die für Rundzylinder mit einem äußeren Durchmesser von 75 mm und einem Kolbendurchmesser von 18 mm geeignet sind.
- Brand: JMP (Modellreferenz: Smart Speed JMP FIX 2-24).
- MPN: 677.03.49 — diese Hersteller-Teilenummer dient zur Übereinstimmung von Teilen bei Service und Ersatzteilbestellung.
- GTIN: 8054081210607 — globale Artikelnummer zur Identifikation des Sets in Warenregs.
Funktion und Einsatz: Das Dichtungsset dichtet bewegliche und stationäre Flächen des Spanneinrichtung-Zylinders ab, um das Austreten von Druckluft oder Hydraulikflüssigkeit (je nach Zylinderkonstruktion) zu verhindern und eine korrekte Funktion von Kolben und Kolbenstange sicherzustellen. Richtig montierte Dichtungen stellen die Dichtheit um den Kolben und die Kolbenstange wieder her, reduzieren Reibung zwischen den beweglichen Teilen und begrenzen das Eindringen von Verunreinigungen aus der Umgebung.
Materialwahl und Eigenschaften:
- Die Materialien dieses Sets sind darauf ausgelegt, eine Balance zwischen Dichteigenschaften, Verschleißfestigkeit und Kompatibilität mit gängigen Flüssigkeiten zu bieten; typischerweise werden Elastomere und ggf. PTFE-Komponenten in Kontaktflächen verwendet. Diese Materialien tolerieren Belastung und Bewegung in Zylinderanwendungen, ohne sich schnell zu verformen.
- Elastische Dichtungen ermöglichen notwendige Flexibilität, um kleine Oberflächenunebenheiten zu kompensieren, und gewährleisten langfristige Dichtheit bei zyklischer Betätigung.
- Oberflächenfinish und Toleranzen sind angepasst an den Rundzylinder Ø75 mm und Kolbendurchmesser Ø18 mm, um das Risiko von Beschädigungen während der Montage zu minimieren.
Technische Details / Kompatibilität:
- Passt zu Rundzylinder mit äußeren Durchmesser 75 mm.
- Passt zu Kolbenstange mit Durchmesser 18 mm.
- Ursprüngliche Referenz von Hofmann: EAK0317G36A — hier angegeben als Kompatibilitätsreferenz bei Ersatzteilen.
- Geeignet als Austausch bei Service von Smart Speed JMP FIX 2-24 Einheiten und entsprechenden Zylertypen mit gleichen Abmessungen.
Montage- und Wartungshinweise:
- Reinigen Sie alle Kontaktflächen und entfernen Sie alte Dichtungen sowie Verschmutzungen oder Korrosion, bevor neue Dichtungen montiert werden.
- Verwenden Sie keine aggressiven Lösungsmittel auf Elastomerteilen; verwenden Sie empfohlene Reinigungsmittel.
- Überprüfen Sie die Oberfläche der Kolbenstange auf Kratzer oder Risse vor der Montage — beschädigte Oberflächen verkürzen die Lebensdauer der Dichtungen.
- Folgen Sie den Herstellervorgaben und der Montagesequenz, um eine korrekte Sitzung sicherzustellen, ohne die Komponenten zu überdrehen oder zu verformen.
Hinweis: Produktdaten umfassen GTIN 8054081210607 und MPN 677.03.49 zur eindeutigen Identifikation in Ersatzteilregistern. Die Marke JMP wird als Hersteller/Lieferant des Sets angegeben. Informieren Sie Ihren Ersatzteil-Lieferanten bei Bestellungen über diese Codes, um die korrekte Übereinstimmung sicherzustellen.
