Dichtungssatz für Hebeeinheit — für Hydraulikzylinder GWSKT 3/2.5.2
Dieser Dichtungssatz ist für Service und Wartung der Hebeeinheit des Hydraulikzylinders Modell GWSKT 3/2.5.2 von Blitz Rotary vorgesehen. Der Satz enthält die erforderlichen Dichtungs- und Abdeckteile, um Dichtheit und Funktion im Zylinder nach Zerlegung oder bei Austausch verschlissener Bauteile wiederherzustellen.
Produktfamilie und Identifikation: Dies ist ein originales Ersatzteil von Blitz Rotary, registriert unter der Herstellernummer (MPN) 652.04.67 und GTIN 4057612407426.
Funktion
- Stellt die Abdichtung zwischen Kolben und Zylinder wieder her, um Leckagen von Hydraulik- oder Schmieröl zu verhindern.
- Die Abstreifringe entfernen Schmutz und Flüssigkeit vom Kolben während der Bewegung, schützen die inneren Oberflächen vor Verunreinigung und verringern Verschleiß.
- Die O-Ring sorgt für eine sekundäre Abdichtung an Verbindungen oder Porten, wo die Maße eine flache, runde Dichtung erfordern.
Inhalt und Materialien
Der Satz wird als gesamter Dichtungssatz für die Hebeeinheit geliefert und enthält folgende Teile (übersetzt und mit Maßen angegeben):

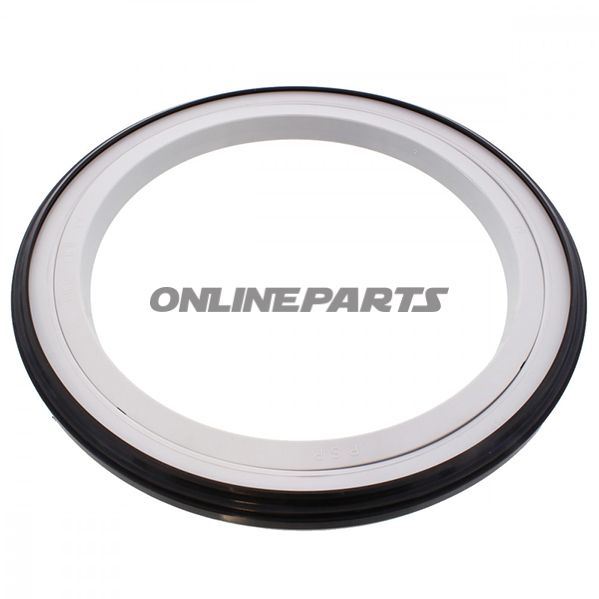

- Kolbendichtung, PUR — 200 x 180 x 15 mm (Artikel 119152). PUR (Polyurethan) wird verwendet für gute Verschleißfestigkeit gegenüber mechanischem Verschleiß und dimensionsstabilität.
- Kolbendichtung, PUR — 180 x 160 x 15 mm (Artikel 119151). Gleiche Materialeigenschaften wie oben, angepasst an eine innere Stufenteilung.
- Abstreifringe — 190 x 202 x 10 mm (Artikel 707918). Entwickelt, um Flüssigkeit und Partikel vom Kolben abzuschleifen, ohne die Oberfläche zu beschädigen.
- Abstreifring, NBR — 70 x 78 x 7 mm (Artikel 707910). NBR (Nitril-Butadien-Kautschuk) wird hier aufgrund guter Öl- und Fettbeständigkeit im Kontakt mit Hydraulikölen und Schmiermitteln verwendet.
- O-Ring, NBR 70 SH — 12 x 2 mm (Artikel 707609). Der O-Ring aus NBR mit Härte 70 Shore sorgt für Abdichtung an Verbindungen mit Ringprofil.
- Verpackungstasche — transparente Tasche 300 x 500 x 0,1 mm (Artikel 720518), schützt die Teile vor Schmutz bei der Lagerung.
Werkstoffwahl und Eigenschaften
- Polyurethan (PUR): Hohe Verschleißfestigkeit und gute Formstabilität unter zyklischer Belastung, geeignet für Kolbendichtungen, bei denen mechanischer Verschleiß dominiert.
- Nitril (NBR): Gute Beständigkeit gegen Mineralöle und Hydraulikflüssigkeiten sowie passende elastische Rückstellfähigkeit für Abstreifringe und O-Ringe.
- Dimensions-Toleranzen und Oberflächenfinish sind an den Einsatz in Hebeeinheiten angepasst, um eine korrekte Funktion ohne weitere Anpassungen zu gewährleisten.
Kompatibilität und Anwendung
Der Satz ist für Hydraulikzylinder / Grubeheber GWSKT 3/2.5.2 spezifiziert. Prüfen Sie die Modellbezeichnung der Hydraulikpumpe bei Service, um Fehlanpassungen zwischen verschiedenen Serien oder Revisionen zu vermeiden. Da dies ein Originalteil von Blitz Rotary ist, entsprechen Abmessungen und Werkstoffwahl den Fertigungsspezifikationen.
Praktische Hinweise bei der Montage
- Alle Kontaktflächen vor dem Zusammenbau gründlich reinigen, um zukünftige Undichtigkeiten zu vermeiden.
- Die Innenflächen des Zylinders auf Kratzer oder Korrosion prüfen; tiefe Beschädigungen können eine Bearbeitung oder Austausch erfordern statt nur Dichtungswechsel.
- Bei der Montage passende Schmiermittel verwenden, um die Montage zu erleichtern und das Dichtungsmaterial beim ersten Start zu schützen.
Identifikation: Blitz Rotary (Marke), MPN 652.04.67, GTIN 4057612407426 — diese Referenzen können zu Bestell- oder Ersatzteilprüfungen beim Einkauf und bei der Dokumentation verwendet werden.
