Dichtring12x17x1.5

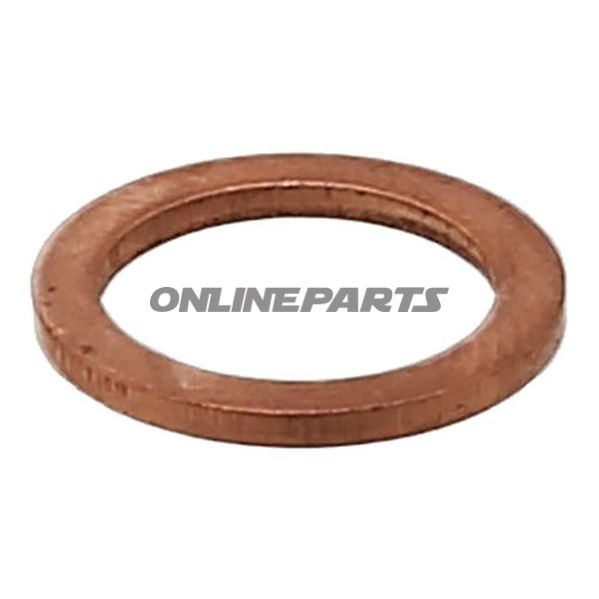

Kupfer­dichtungsring (Kupfer) ID 12 × UD 17 × 1,5 mm — für Ölablass- und hydraulische Verbindungen

Produkt: Kupfertichtungsring in A-Form von Elring, GTIN 4041248446201, Hersteller- oder Teilenummer (MPN) 357.04.96. Dieser Dichtungsring besteht aus reinem Kupfer und ist zum Abdichten von Bolzen- und Rohrverbindungen vorgesehen, z. B. Ölablassschrauben und Hydraulikverbindungen, bei denen eine Metalldichtung gegen Metall erforderlich ist.

Funktion und Anwendung
Der Kupfertichtungsring funktioniert durch plastische Verformung, wenn der Bolzenkopf oder die Mutter angezogen wird, wodurch eine dichte, gas- und flüssigkeitsdichte Verbindung zwischen den Flächen entsteht. Die A-Form (DIN/ISO 7603, A-Form) bedeutet ein längliches Profil mit ausreichender Höhe, um auch bei unebenen Oberflächen oder geringfügiger Korrosion Abdichtung zu gewährleisten. Typische Anwendungsbereiche sind Ölablassstopfen, Entleerbohrungen, Fittings in Kraftstoff- und Ölleitungen sowie andere Stellen am Motor und Getriebe, an denen die Formbarkeit des Kupfers zur Abdichtung genutzt wird.

Werkstoffauswahl und Eigenschaften

• Material: Kupfer — gute Formbarkeit bei Beanspruchung, Temperatureinfluss und Wärmeleitung.
• Chemische Beständigkeit: Resistenz gegenüber Öl und Benzin (geeignet für Motor- und Getriebeumgebungen), kann jedoch in aggressiven chemischen Umgebungen reagieren; Kontakt mit stark oxidierenden Flüssigkeiten vermeiden.
• Maße: Innenmaß (ID) 12 mm, Außenmaß (UD) 17 mm, Dicke/Höhe 1,5 mm — entspricht den technischen Daten des Herstellers.
• Form: A‑Form gemäß DIN/ISO 7603 — ausgelegt, um Abdichtung durch plastische Verformung zu ermöglichen.

Technische Vorteile

• Hohe Formbarkeit gewährleistet Abdichtung gegen geringe Unebenheiten der Flächen.
• Das Material hält Öl und Kraftstoff sowie normale Betriebstemperaturen im Motor- und Getriebebereich stand.
• Standardmaße und Form machen das Teil kompatibel mit vielen OEM-Anwendungen — genutzt von mehreren Autoherstellern und Aftermarket-Komponenten.

Kompatibilität und typische Anwendungen
Elrings Kupfertichtungsring mit MPN 357.04.96 ist in einer Reihe von Fahrzeugen und Bauteilen eingesetzt. Beispiele umfassen verschiedene BMW-Modelle, mehrere Mercedes-Benz Plattformen (z. B. W123, W124, W116, W126, W166), Mini (Clubman, Clubvan, Coupé, Paceman), SsangYong sowie Toyota-Modelle wie Auris (E18), Avensis (T27), RAV4 IV (A4) und Verso (R2). Aufgrund der Standardmaße und -form wird er breit für Ölablässe und kleinere hydraulische Verbindungen verwendet.

Montagehinweise

• Bei jedem Entfernen des Verriegelungsbolzens oder Ablaßstopfens den Dichtungsring ersetzen, um eine korrekte Abdichtung sicherzustellen — Wiederverwendung kann zu Leckagen führen, da Kupfer bereits bei der ersten Montage verformt wird.
• Kontaktflächen auf Grate, Korrosion oder grobe Unebenheiten prüfen; bei Bedarf reinigen und entgraten, um eine korrekte Verformung und Abdichtung zu gewährleisten.
• Anziehdrehmoment gemäß den Spezifikationen des Herstellers für das jeweilige Gewinde oder den Bolzen; zu starkes Drehmoment kann Flächen beschädigen, zu schwaches kann Leckage verursachen.

Identifikation und Referenz
Dieses Produkt wird von Elring geliefert und kann identifiziert werden durch GTIN 4041248446201 und Hersteller-/MPN 357.04.96. Die Abmessungen sind ID 12 mm × UD 17 mm × Höhe 1,5 mm, Form A (DIN/ISO 7603).

Hinweis
Die Kompatibilitätsangaben sind unverbindlich; überprüfen Sie stets die Teilenummer im Fahrzeugersatzteilkatalog oder in der technischen Dokumentation des Herstellers vor der Montage.
