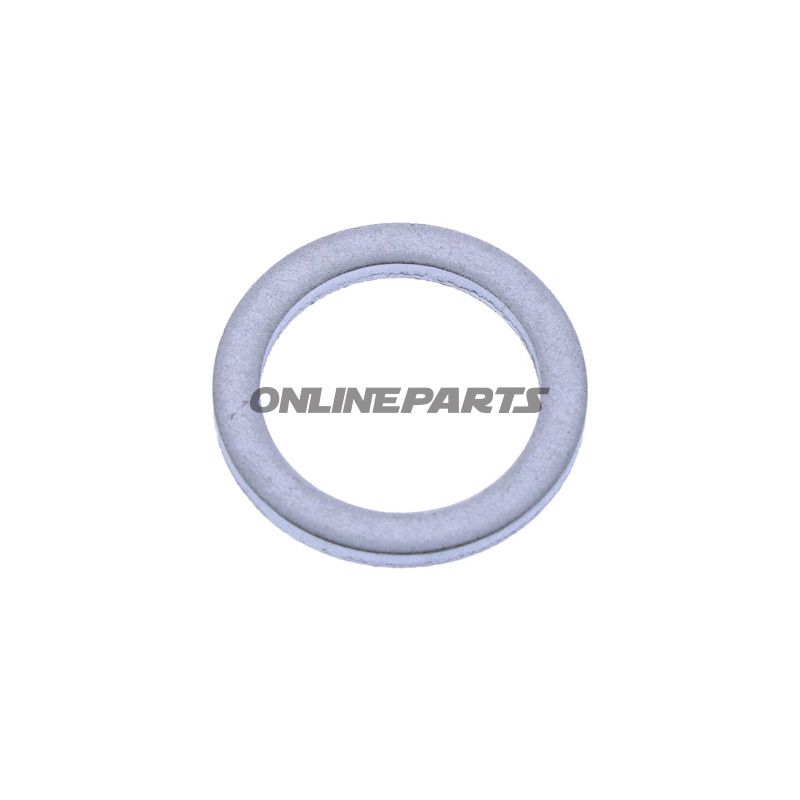

Verschlussring für Ölablassschraube — Aluminium, 16×22×2 mm (JMP)
Produkt: Verschlussring für Ölablassschraube aus flachem Aluminium, JMP (MPN: 734.95.22, GTIN: 4043981472240). Wird im Set geliefert (Inhalt kann variieren); vorgesehen als Einzelversiegelung für Ablassschrauben an Motorblöcken.
Funktion und Platzierung
- Versiegelt unter der Ölablassschraube am Motorölwanne, um Ölverlust beim Entleeren oder nach dem Anziehen zu verhindern.
- Wird zwischen der Ablassschraube und der Gewindeoberfläche der Ölwanne platziert; die flache Form wird beim Anziehen komprimiert, um eine dichte Verbindung zu schaffen.
Materialwahl und Eigenschaften
- Material: Aluminium — die Wahl von Aluminium ermöglicht eine formstabile, leichte Scheibe, die kontrolliert beim Anziehen verformt wird und eine Dichtung gegen Metallflächen bildet.
- Abmessungen: Innendurchmesser 16 mm, Außendurchmesser 22 mm, Dicke 2 mm.
- Chemische Beständigkeit: hält Kontakt mit Benzin und Motoröl stand, wie vom Hersteller angegeben.
- Form: flach/platt — ausgelegt für mechanische Kompression statt elastischer Dichtung.
Technische Anwendung und Wartung
- Verwenden Sie immer die richtige Größe (16×22×2 mm). Eine falsche Dimension kann zu Undichtigkeiten oder Beschädigungen der Gewindeoberflächen führen.
- Bei jedem Ölwechsel: Überprüfen Sie den Zustand des Rings — Aluminiumscheiben verformen sich bei der ersten Montage und sollten normalerweise bei der Wiederanbringung ausgetauscht werden, um Dichtigkeit zu gewährleisten.
- Reinigen Sie Gewinde und Kontaktflächen von Schmutz und alten Dichtungen vor der Montage; vermeiden Sie die Wiederverwendung stark beschädigter oder bereits stark abgeflachter Scheiben.
- Schrauben Sie die Schraube mit dem Drehmoment fest, das der Hersteller angibt, um eine Überpressung der Scheibe oder eine Beschädigung des Gewindes der Ölwanne zu vermeiden.
Kompatibilität und Fahrzeugtyp
Kompatible Modelle umfassen hauptsächlich Suzuki Enduro/MX-Modelle (RM-Z 250/450, RMX 450 Z) sowie leichte Trail/Touring- und Straßenmaschinen wie die Suzuki DL/SV-Serien sowie einige Kawasaki KLV 1000 Modelle. Diese Fahrzeuge reichen von Offroad/Motocross (Renn- und Freizeitnutzung) bis hin zu Straße/Touring (Pendeln und Langstrecke).
Passt unter anderem zu Suzuki RM‑Z- und RMX-Serien (ca. 2008–2025) sowie zu Suzuki DL/SV und einigen Kawasaki KLV 1000 Baujahren.
Wert für den jeweiligen Motorradtyp
Bei Offroad- und Motocross-Maschinen ist eine korrekte Versiegelung an der Ablassschraube wichtig, um Ölverunreinigungen der Antriebseinheit und des Geländes zu vermeiden sowie um zu verhindern, dass Vibrationen und wiederholtes Ab- und Aufschrauben Tropfen verursachen. Bei Straßen- und Touringmaschinen bedeutet eine dichte Ablassschraube ein reduziertes Risiko für Flecken und Ölverlust während langer Fahrten — beide Szenarien erfordern eine Dichtung, die bei jedem Anziehen gleichmäßig komprimiert wird.
Verwandte Teile und Kontrollpunkte
- Überprüfen Sie das Gewinde und die Dichtflächen der Ablassschraube auf Abnutzungen oder Beschädigungen bei jedem Austausch des Verschlussrings.
- Bei Verdacht auf wiederholte Leckagen: Überprüfen Sie die Dichtfläche der Ölwanne und eventuelle benachbarte O-Ringe oder Dichtungen (falls relevant für das Modell).
Hersteller und Identifikation
Hersteller: JMP. Dieses Ersatzteil ist unter MPN 734.95.22 und GTIN 4043981472240 angegeben, was bei der Suche nach den richtigen Abmessungen und bei der Kompatibilitätsprüfung in Ersatzteilkatalogen hilft.
Technische Daten (kurz)
- Innendurchmesser: 16 mm
- Außendurchmesser: 22 mm
- Höhe/Dicke: 2 mm
- Material: Aluminium
- Form: Flach
- Benzin- und ölbeständig
Kompatible Fahrzeuge (Beispiele)
- Kawasaki KLV 1000 A (2004–2006)
- Suzuki RM‑Z 250 / RM‑Z 450 (ca. 2008–2025)
- Suzuki RMX 450 Z (2010–2017+)
- Suzuki DL 650 / SV 650 Serien (ausgewählte Baujahre 2022–2024)
- Weitere Suzuki Modelle wie UX 150, GSX-S 1000 GT und andere aufgelistete Baujahre
