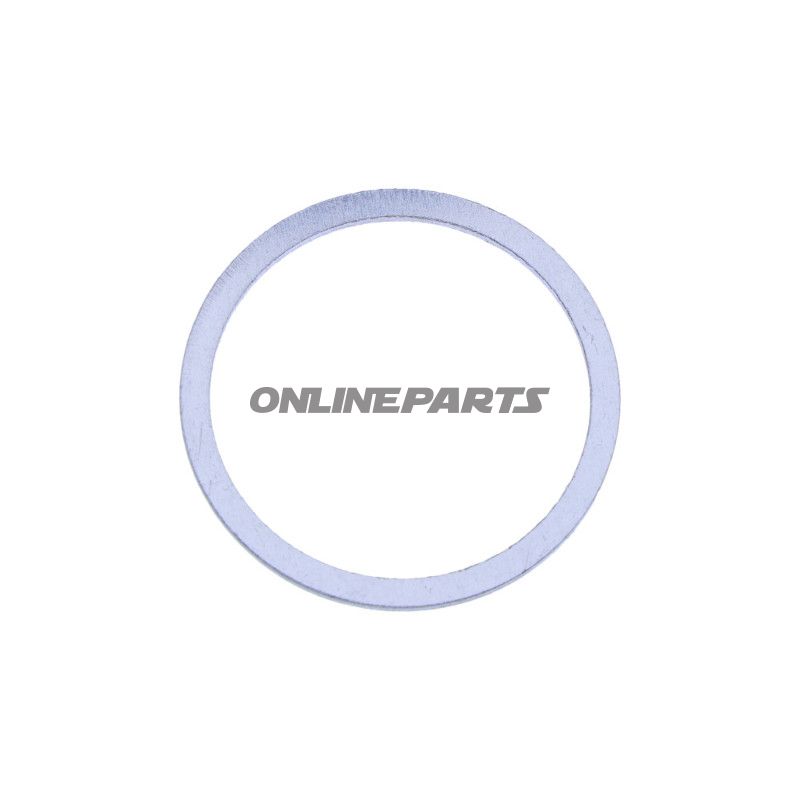

Dichtungsring für Ölablassschraube (22×26×1 mm) — JMP
Beschreibung: Der JMP Dichtungsring für Ölablassschraube (GTIN: 4043981472288, MPN: 734.95.27) ist eine flache Aluminiumdichtung mit einem Innendurchmesser von 22 mm, einem Außendurchmesser von 26 mm und einer Dicke von 1 mm. Er ist als Ersatzdichtung zwischen der Ablassschraube und dem Motorblock konzipiert, um Dichtheit gegen Öl und Benzin zu gewährleisten.
- Funktion und Platzierung: Wird um die Ölablassschraube im Ölwanne oder Getriebe (je nach Modell) gesetzt und bildet eine dichte, flache Kontaktfläche, die Leckagen bei normalem Betrieb und während des Ölwechsels verhindert.
- Material und Eigenschaften: Hergestellt aus Aluminium in flacher Form. Die Steifigkeit des Aluminiums sorgt für eine gleichmäßige Kompression beim Anziehen, und das Material ist sowohl öl- als auch benzinbeständig, wie in den technischen Daten angegeben.
- Maße: Innendurchmesser 22 mm, Außendurchmesser 26 mm, Höhe 1 mm.
- Anwendbarkeit: Geeignet für Systeme, in denen eine Metallflachdichtung anstelle von weichen Dichtungen verwendet wird; bietet stabile Dichtheit, wenn das korrekte Drehmoment auf die Ablassschraube angewendet wird.
Wartungshinweis: Bei einem Austausch sollten die Flächen (Ölwanne/Schraube) sauber und plan sein. Überprüfen Sie das Gewinde und die Sitzfläche der Schraube auf Beschädigungen; ein deformierter oder beschädigter Sitz kann eine korrekte Dichtung selbst mit einem neuen Ring verhindern. Ziehen Sie die Schraube gemäß den Drehmomentangaben des Herstellers an, um eine Überkompression des Rings oder eine Beschädigung des Gewindes zu vermeiden.
Verwandte Teile, die zu berücksichtigen sind: Bei Ölwechseln an Fahrzeugen, die diesen Typ von Metalldichtung verwenden, ist es technisch relevant, die Ablassschraube selbst (Gewinde und Dichtfläche) sowie gegebenenfalls den Ölfilter und O-Ringe an angrenzenden Komponenten zu überprüfen, aber die Metallflachdichtung muss normalerweise nur ersetzt werden, wenn sie plattgedrückt oder beschädigt ist.
Kompatibilität und Fahrzeugtyp
Basierend auf den aufgeführten Modellen wird dieser Dichtungsring hauptsächlich bei KTM-Motorrädern mit LC4-Motoren und späteren LC8-Motoren verwendet — typischerweise Einzylinder-Offroad-/Enduro- und SMC/Supermoto-Modelle sowie Adventure- und Super Duke-Serien. Dies deutet auf eine Mischung aus Offroad/Enduro, Supermoto und Adventure/Sport-Touring-Anwendungen hin, bei denen häufige Ölwechsel und robuste Motoranordnungen üblich sind.
Passt unter anderem zu KTM LC4- und LC8-basierten Modellen von Ende der 1980er bis Anfang der 2010er Jahre, einschließlich EXC, SX, Duke, Adventure und Super Duke-Serien.
Technische Daten (Zusammenfassung)
- Material: Aluminium
- Innendurchmesser: 22 mm
- Außendurchmesser: 26 mm
- Höhe: 1 mm
- Form: Flach
- Benzin- und ölbeständig: Ja
- Marke: JMP
- MPN: 734.95.27
- GTIN: 4043981472288
Kompatible Fahrzeuge (Beispiele)
- KTM EXC 350/400/600/620/640/660 (1993–1999)
- KTM Duke 400/620/640 (1994–2006)
- KTM SC / SXC / SMC 350–660 (1994–2006)
- KTM Adventure 640 / 950 / 990 (1999–2013)
- KTM Super Duke / Supermoto / Super Enduro (2005–2013)
Hinweis: Überprüfen Sie immer die Abmessungen (22×26×1 mm) gegen die aktuelle Sitzfläche der Ablassschraube vor der Montage, um eine korrekte Passform sicherzustellen.
