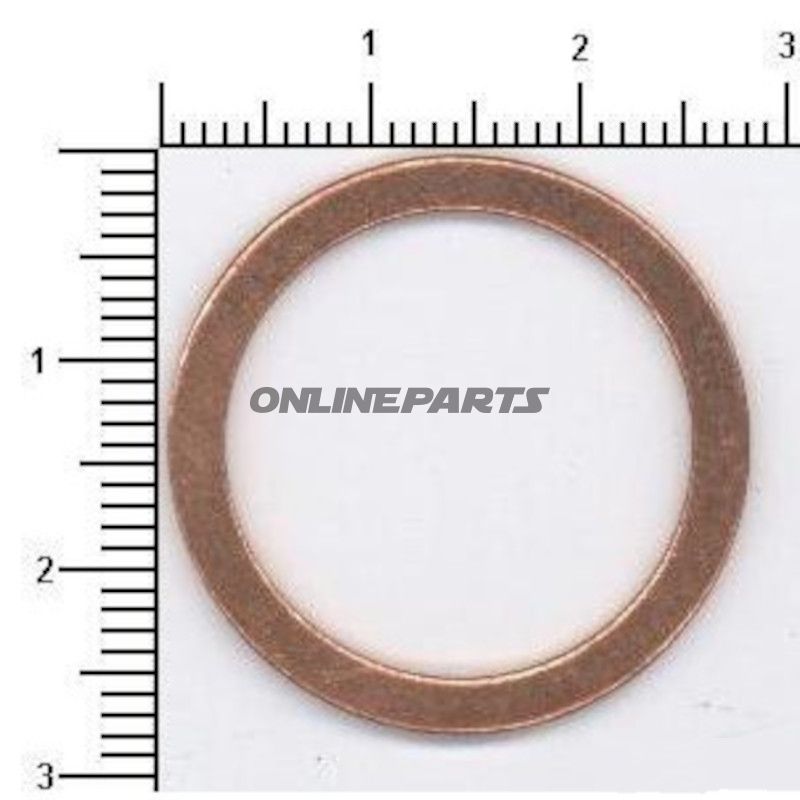

Dichtring Kupfer ID 22X28

Kupferdichtungsring (ID 22 × OD 28) für Ölablass-Stöpsel

Produkt: Kupferdichtungsring für Ölablass-Stöpsel von Elring (MPN 453.02.62, GTIN 4067806026807). Dieser Dichtungsring wird hauptsächlich verwendet, um eine Dichtung zwischen Gewindefläche und Stöpsel in Motor- und Getriebeanwendungen zu gewährleisten, bei der eine Metall-zu-Metall-Dichtung erforderlich ist, um Leckagen von Öl oder Benzin zu verhindern.

Funktion

• Der Dichtungsring bildet eine dichte Metall-zu-Metall-Kontaktfläche zwischen Stöpsel und Gehäuse und wird beim Zusammenbauen komprimiert, um Leckagen zu verhindern.
• Die Form (A-Form) gewährleistet, dass der Ring beim Anziehen kontrolliert verformt wird, wodurch eine dichte Abdichtung entsteht, ohne dass zusätzlich Dichtband oder Dichtmittel erforderlich ist.
• Geeignet für Anwendungen mit Öl- und Benzinkontakt, bei denen elastomerbasierte Dichtungen durch Temperatur oder Chemikalien beeinträchtigt werden können.

Material und Eigenschaften

• Material: massives Kupfer. Kupfer ist formbar und hat eine gute Korrosionsbeständigkeit in Motorumgebungen sowie eine hohe Wärmeleitfähigkeit, was hilft, thermische Spannungen in der Abdichtung zu mildern.
• Beständigkeit: geeignet für Kontakt mit Motoröl und Benzin (benzin- und ölbeständig), was es passend für Standardmotoranwendungen macht.
• Dicke und Mechanik: mit einer Höhe (Dicke) von 1,5 mm und A-Form sorgt der Ring für eine kontrollierte Flachkompression bei korrektem Anzugsdrehmoment.

Maße und Form

• Innen Durchmesser (ID): 22 mm
• Außen Durchmesser (OD): 28 mm
• Dicke (Höhe): 1,5 mm
• Form: A-Form (für das Abflachen beim Anziehen ausgelegt, um eine Dichtung zu erzeugen)

Kompatibilität und Anwendung

• Typischer Einsatz als Dichtungsring unter Ölablass-Stöpseln oder ähnlichen Stöpseln an Motorblöcken und Getrieben.
• Passt zu Bauteilen, bei denen die Maße ID 22 mm × OD 28 mm × Höhe 1,5 mm spezifiziert sind. Prüfen Sie immer Gewindegöße und Sitze an der Fahrzeugkomponente vor der Installation.

Montageanleitung und Hinweise

• Tauschen Sie den Dichtungsring bei jeder erneuten Montage des Stöpsels aus, um eine korrekte Abdichtung zu gewährleisten — Kupfer Ringe verformen sich beim Anziehen und sollten nicht wiederverwendet werden.
• Verwenden Sie das korrekte Anzugsdrehmoment gemäß den Herstellerangaben, um Überkompression oder Undichtigkeiten zu vermeiden.
• Vermeiden Sie die Verwendung zusätzlicher Weichmacher-Dichtungen, es sei denn, dies ist ausdrücklich angegeben, da dies die Dichtungsfunktion beeinträchtigen kann.

Technische Referenz: Das Produkt wird unter der Marke Elring vertrieben, Modellnummer (MPN) 453.02.62 und global identifiziert durch GTIN 4067806026807. Die technischen Daten bestätigen: ID 22 mm, OD 28 mm, Höhe 1,5 mm, Material Kupfer, A-Form sowie Beständigkeit gegen Benzin und Öl.
