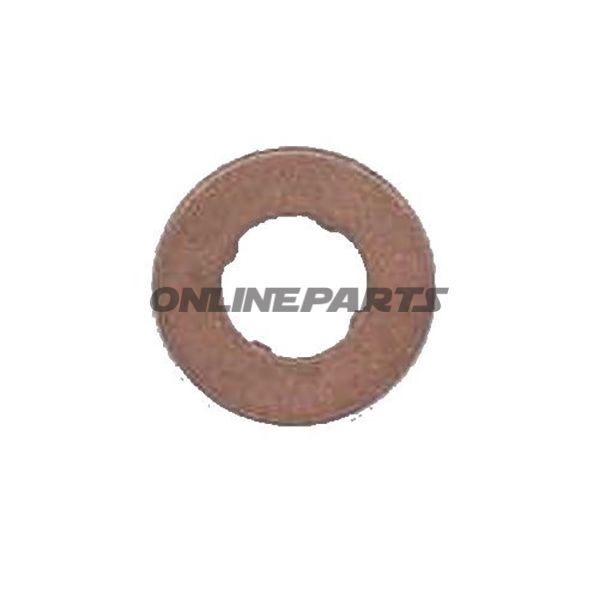

Dichtring Düsenhalter7/7.7X12.3X2.46 Mm Kupfer

Dichtungsring für Düsenhalter (ID 7 / 7,7 x 12,3 x 2,46 mm) — Kupfer

Produktübersicht: Dieser Dichtungsring von Elring (MPN 455.07.84, GTIN 4041248649497) ist ein flacher Kupferring, der für die Dichtung bei Diesel-Common-Rail-Düsehalterungen entwickelt wurde. Er wird als wärmeschutzende/dichtende Scheibe zwischen Düsenhalter und Zylinderkopf bei Motoren von unter anderem Audi, Seat, Skoda und Volkswagen verwendet, bei denen VDO/Continental-Injektoren eingesetzt werden.

Funktion: Die primäre Funktion des Dichtungsrings besteht darin, eine gasdichte und hitzeresistente Dichtung um den Düsenhalter sicherzustellen, um Brenngase und Ölverlust zu verhindern sowie den Wärmeaustausch zwischen Injektor und Zylinderkopf zu reduzieren. Die flache Form (Form A) sorgt für eine ebene Kontaktfläche und Kompression bei korrekter Anspannung des Düsenhalters.

• Innendurchmesser: 7 mm (passt auch zu Anwendungen mit 7,7 mm Düsen, bei denen eine angemessene Kompression erzielt wird)
• Außendurchmesser: 12,3 mm
• Dicke/Höhe: 2,46 mm
• Material: Kupfer — gute Wärmeleitfähigkeit und Verformbarkeit bei Kompression
• Form: Flache Scheibe (Form A)

Materialauswahl und Eigenschaften: Kupfer wurde aufgrund seiner Kombination aus Duktilität und Wärmeleitfähigkeit gewählt. In Dichtungsanwendungen ermöglicht der Kupferring eine dichte Versiegelung durch mechanische Kompression, ohne zu brechen; die Wärmestabilität des Materials hilft, Temperaturspitzen rund um den Injektor abzuleiten und auszugleichen. Kupfer kann effektiv bei den Temperatur- und Druckbedingungen arbeiten, die typischerweise in Common-Rail-Dieselinjektionssystemen im Düsenbereich auftreten.

Technische Vorteile in der Praxis: Die flache Kupfer-Scheibe wird beim Anziehen gleichmäßig komprimiert, wodurch das Risiko von Punktleckagen reduziert wird. Je nach Motortoleranzen kann der Innendurchmesser von 7 mm direkt passen oder in Kombination mit einer leichten Anpassung bei 7,7 mm-Anwendungen funktionieren, wie in den Herstellerangaben beschrieben. Die Abdichtung ist besonders bei Düsenaustausch oder Wartung der Düsenhalterungen nützlich, wo eine korrekte Neujustierung der Dichtung erforderlich ist, um Dichtung und Wärmeableitung wiederherzustellen.

Kompatibilität und Anwendung: Das Produkt wird als geeignet für Common-Rail-Systeme von VDO/Continental angegeben und wird im Zusammenhang mit mehreren VW-Gruppe-Modellen genannt (Audi, Seat, Skoda, Volkswagen). Prüfen Sie stets Motorkennzeichen und Injektor-/Düsenhalter-Dimensionen vor der Montage, um eine korrekte Passform zu gewährleisten – insbesondere bei Varianten, bei denen innere Durchmesser leicht variieren können.

Verpackung und Handhabung: Die Herstellerangabe zeigt eine Verpackungseinheit; bei üblicher Ersatzteilaustausch bestellen Sie die Anzahl der Dichtungsringe, die den zu serviciierenden Düsen entspricht. Beachten Sie, dass Kupferringe bei wiederholter Temperaturbelastung oder Überdrehen verzogen werden können; beachten Sie stets die Anzugsdrehmomente und Montageanweisungen des Motorkonstrukteurs.

Identifikation: Elring ist auf diesem Teil angegeben, das unter MPN 455.07.84 geliefert wird und über GTIN 4041248649497 zur Überprüfung der Originalität und des Ersatzteilpasses rückverfolgt werden kann.

Technische Daten (Kurz):

• Innendurchmesser: 7 mm
• Außendurchmesser: 12,3 mm
• Dicke: 2,46 mm
• Material: Kupfer
• Form: Flach (Form A)
