Dichtring Alu 10X14 Din 7603Packung 100 Stück

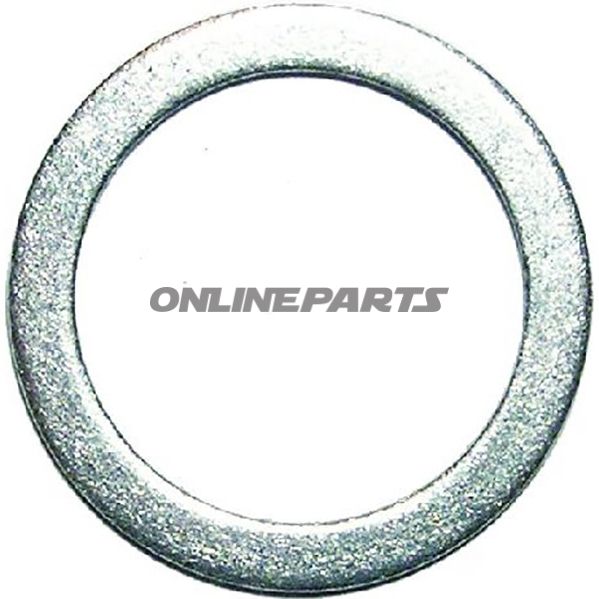

Dichtscheibe aus Aluminium 10 x 14 mm (DIN 7603) – flache Crush-Washer für Motor- und Hydraulikverbindungen

Produkt: Dichtscheibe Alu 10x14 mm (DIN 7603). GTIN: 4001796075490. Herstellernummer (MPN/SKU): 459.30.67.

Diese flache Aluminiumdichtscheibe ist nach DIN 7603 gefertigt und dient zum Abdichten von Schraubverbindungen, Ölstopfen und Armaturen, bei denen Dichtigkeit gegenüber Öl und Benzin entscheidend ist. Die Dichtscheibe wirkt als Crush-Washer: Beim Anziehen verformt sich die Scheibe leicht und bildet eine dichte Metall-zu-Metall-Dichtung zwischen Flanschflächen.

Funktion und Anwendung

• Schafft eine dichte Verbindung an Schraub- und Flanschverbindungen durch kontrollierte Kompression (Crush-Effekt).
• Geeignet für Dichtungsaufgaben an Ölablassschrauben, Ölstopfen, Banjo- und Kupplungsanschlüssen sowie in Hydraulik- und Pneumatiksystemen.
• Konzipiert, um Kontakt mit Motoröl und Benzin zu widerstehen, wodurch das Risiko von Leckagen in dynamischen und statischen Verbindungen reduziert wird.

Material und Abmessungen

• Material: Aluminium — geringes Gewicht, gute Korrosionsbeständigkeit in nicht-aggressiven Umgebungen und gute Umformbarkeit beim Anziehen.
• Innendurchmesser (ID): 10 mm.
• Außendurchmesser (OD): 14 mm.
• Höhe/Dicke: 1–1,5 mm (die technischen Daten des Herstellers geben 1 mm in der Beschreibung und 1,5 mm in der technischen Tabelle an; bei kritischen Anwendungen wird vor Montage eine Maßkontrolle empfohlen).
• Form: Flach (Crush-Washer).

Materialeigenschaften und praktische Überlegungen

• Die Duktilität des Aluminiums macht die Scheibe geeignet, sich beim Anziehen zu verformen, um Oberflächenrauheiten auszufüllen und Abdichtung zu schaffen.
• Beständig gegen Öl und Benzin unter normalen Motorbedingungen; nicht vorgesehen für aggressive Chemikalien oder Hochtemperaturumgebungen über normale Motorbetriebstemperaturen hinaus.
• Bei wiederholter Demontage können Aluminiumdichtscheiben Dichtigkeitsvermögen verlieren und sollten typischerweise ersetzt werden, um bei Wiedermontage eine korrekte Dichtung zu gewährleisten.

Kompatibilität und Montage

• Passend für Schrauben und Stopfen mit M10-Bohrung oder 10 mm Innendurchmesser, abhängig von den Toleranzen der Anwendung.
• Sorgen Sie für saubere und planliegende Kontaktflächen; vermeiden Sie die Verwendung auf stark beschädigten oder stark oxidierten Flächen ohne Vorbehandlung.
• Das Anzugsdrehmoment muss den Angaben des jeweiligen Komponentenlieferanten folgen — Überanzug kann dünne Aluminiumscheiben brechen, Unteranzug kann zu Leckagen führen.

Technische Daten (Zusammenfassung)

• Norm: DIN 7603
• Innendurchmesser: 10 mm
• Außendurchmesser: 14 mm
• Dicke/Höhe: 1–1,5 mm (siehe Hinweis oben)
• Material: Aluminium
• Form: Flach
• Beständigkeit: Öl- und benzinbeständig
• GTIN: 4001796075490 • MPN/SKU: 459.30.67

Hinweise für die Werkstatt

• Bei routinemäßiger Wartung wird empfohlen, die Dichtscheibe beim Entfernen von Stopfen oder Schrauben zu ersetzen, um bei Wiedermontage eine korrekte Dichtung sicherzustellen.
• Wenn die Anwendung besondere Anforderungen an chemische Beständigkeit oder Temperatur stellt, sollte die Materialwahl in Bezug auf diese Anforderungen überprüft werden.

Das Produkt wird als Aluminiumdichtscheiben gefertigt gemäß DIN 7603 geliefert. GTIN (4001796075490) und MPN (459.30.67) können zur Identifikation und Beschaffung im Ersatzteilmanagement der Werkstatt verwendet werden.
