DICHTHEITS-Prüfsatz KLIMAANLAGEN R134-1234YF

Dichtheitsprüfset für Klimaanlagen (R134a und 1234YF) — Druckprüfung mit Stickstoff oder Formiergas

Dieses Dichtheitsprüfset (MPN: 650.30.00) ist für die systematische Kontrolle von Leckagen in Motorkühlanlagen für die Kältemittel R134a und 1234YF vorgesehen. Das Set ist für den Einsatz in Werkstätten konzipiert, in denen gemäß der geltenden Chemikalien-Schutzverordnung (EU-Verordnung Nr. 307/2008, Richtlinie 2006/40/EG) sichergestellt wird, dass eine Klimaanlage nicht mit Kältemittel befüllt wird, bevor Leckagen behoben sind. Eine fachgerecht durchgeführte Dichtheitsprüfung verhindert unkontrolliertes Ausströmen von Kältemittel und damit Umweltschäden.

Produktfunktion

• Dichtheitstest mit Druckmedium: konzipiert, Stickstoff oder Formiergas (Formiergas) als Prüfflüssigkeit zu verwenden.
• Ermöglicht Druckprüfungen ohne Befüllung mit Kältemittel, sodass Leckagen lokalisiert und rechtlich korrekt behoben werden können.
• 3‑Weg‑Ventil ermöglicht die Auswahl der richtigen Verbindung und die Messung des Druckabfalls direkt am Manometer zur Bewertung von Leckagen.

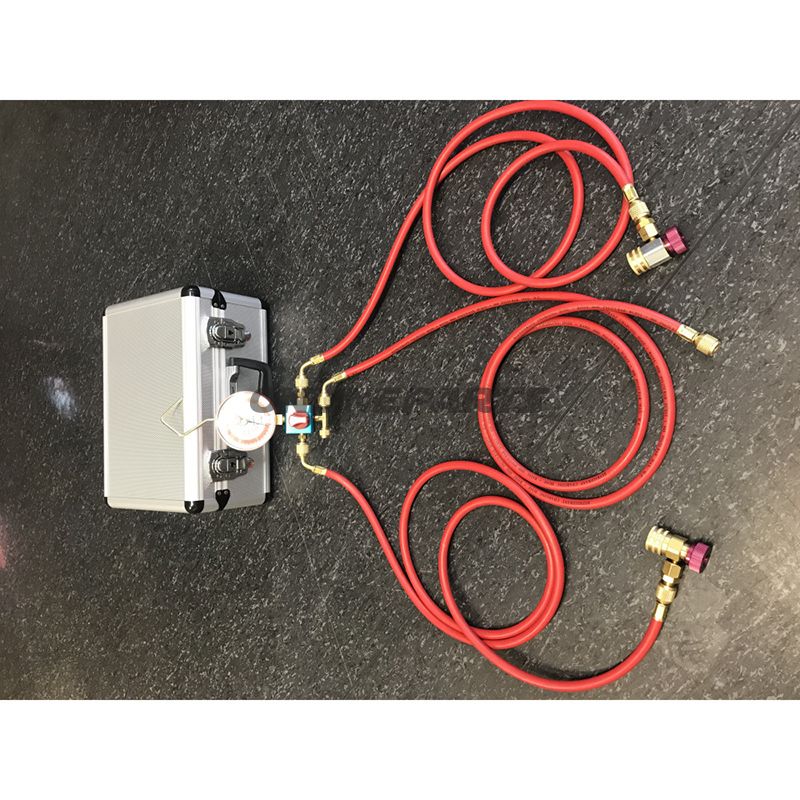

Inhalt und Anschlüsse

• 3 x 1,8 m Hochdruckschläuche für die Verbindung zwischen Prüfequipment und Kältkreis.
• Hochwertige Hochdruck‑Schnellkupplung für R134a zur direkten Verbindung zu den Serviceventilen der Klimaanlage.
• Hochwertige Hochdruck‑Schnellkupplung für 1234YF zur direkten Verbindung zu den Serviceventilen der Klimaanlage.
• 3‑Weg‑Ventil mit integrierten Manometer zum Ablesen des Drucks und zur Beurteilung des Druckabfalls über die Zeit.
• Gebrauchsanweisung und robuster Aluminiumkoffer zur Aufbewahrung und Transport.

Materialwahl und Eigenschaften

• Hochdruckschläuche: hergestellt, um Arbeitsdruck im Servicebetrieb an Klimaanlagen zu widerstehen; flexibel und verschleißfest für wiederholte Nutzung im Werkstattumfeld.
• Schnellkupplungen und Fittings: Metallausführung mit dichten Verbindungen, ausgelegt auf korrekte SAE/G‑Standards, um falsche Leckagen beim Test zu minimieren.
• 3‑Weg‑Ventil und Manometer: metallisches Ventilgehäuse und Qualitätsmanometer für präzise Ablesung und Haltbarkeit bei wiederholten Druckzyklen.
• Aluminiumkoffer: schützt die Bauteile vor Stößen und Verunreinigungen zwischen Einsätzen.

Kompatibilität und benötiges Zubehör

• Das Set ist kompatibel mit den Kältemitteln R134a und 1234YF; der Anschluss erfolgt über das 3‑Weg‑Ventil.
• Für den Anschluss an Gasflaschen und Druckregelung sind geeignete Flaschenabspindel‑Ventile/Druckreduktionsventile je nach Testmedium erforderlich. Empfohlene Zubehörteile (Beispiele für Komponenten):
• Flachdruckreduktor für Formiergas: Artikel 656 20 60.
• Flaschenkraftdruckreduktion für Stickstoff: Artikel 656 22 35 (oder alternativ 656 05 94 je nach Nummerierung des Lieferanten).
• Adapter zum Anschluss G 1/4" → SAE 1/4": Artikel 650 02 36, falls erforderlich für Flaschenventile.

Sicherheit und Gesetzgebung

• Verwenden Sie immer Prüfflussmedien und Druckregler, die für den Arbeitsdruck zugelassen sind und mit Formiergas oder Stickstoff kompatibel sind.
• Beachten Sie lokale Vorschriften beim Umgang mit Gasflaschen und sorgen Sie für ausreichende Belüftung bei Leckageprüfungen.
• Wie in der EG-Verordnung angegeben, dürfen Klimaanlagen bei Leckageprüfungen nicht mit Kältemittel befüllt werden; dieses Set ist so ausgelegt, diese Verordnung einzuhalten, indem keine kältemittelhaltigen Prüfflüsse verwendet werden.

Technische Referenz

MPN: 650.30.00. (Es gibt keine GTIN für dieses Produkt.)

Die Beschreibung richtet sich an Mechaniker und Fachleute in Werkstätten, die Erfahrung mit Druckprüfungen von Klimaanlagen haben und eine robuste, standardkonforme Einheit für gesetzlich vorgeschriebene Dichtheitsprüfungen benötigen.
