Diagrammscheibe 125 Km/H 24K

Diagrammscheibe für Tachographen — 125 km/h, 24K

Diese Diagrammscheibe ist für den Einsatz in mechanischen/elektronischen Tachographen zur Registrierung der Fahrzeuggeschwindigkeit und der Betriebsdaten über ein Tag vorgesehen. Das Produkt entspricht den bekannten europäischen Diagrammblättern für Tachographen (MotoMeter-Typ). Die angegebene Modellidentifikation (GTIN: 517.601.2506, MPN: 251.51.46) folgt der Beschreibungen des Lieferanten, wie sie typischerweise auf der Verpackung und relevanten Dokumentationen zu finden ist.

Funktion

• Registriert Geschwindigkeitsverlauf und Betriebszeiten auf einer runden Papierdisc für einen Kalendertag (1 Tag, standard/automatic).
• Entworfen für den Einsatz in Tachographen mit einer Höchstgeschwindigkeit von 125 km/h und mit 24-Stunden-Konfiguration (24K).
• Wird zur Dokumentation von Fahrzeitregelungen, Controllmessungen und Wartungs- bzw. Revisionszwecken verwendet.

Wichtige Kompatibilitäts- und Anwendungsinformationen

• Überprüfen Sie, dass die Typenschildangabe des Tachographen (e1-Nummer) und der eingestellte Geschwindigkeitsbereich des Tachographen mit den Angaben auf der Diagrammscheibe übereinstimmen. Eine falsche Übereinstimmung zwischen e1-Nummer oder Geschwindigkeitsbereich und der Diagrammscheibe kann zu fehlerhaften Registrierungen führen.
• Die Diagrammscheibe ist für Tachographen vorgesehen, die 24-Stunden-, 125 km/h-Diskformat akzeptieren; sie passt nicht zu Tachographen mit anderen Höchstgeschwindigkeiten oder anderen Tag-Konfigurationen, ohne dass beide Geräte kompatibel sind.

Materialwahl und Eigenschaften

• Die Scheibe selbst besteht aus starkem Papier/Karton, typischerweise geeignet für Druck und mechanische Registrierung mit Nadeln oder Stiftdruck in Tachographen.
• Die Papierqualität ist darauf ausgelegt, einfachen Umgang und kurzzeitige Aufbewahrung ohne wesentliche Verformung zu ermöglichen. Sie ist nicht für langwierige Aufbewahrung bei feuchten Bedingungen ohne Schutz vorgesehen.

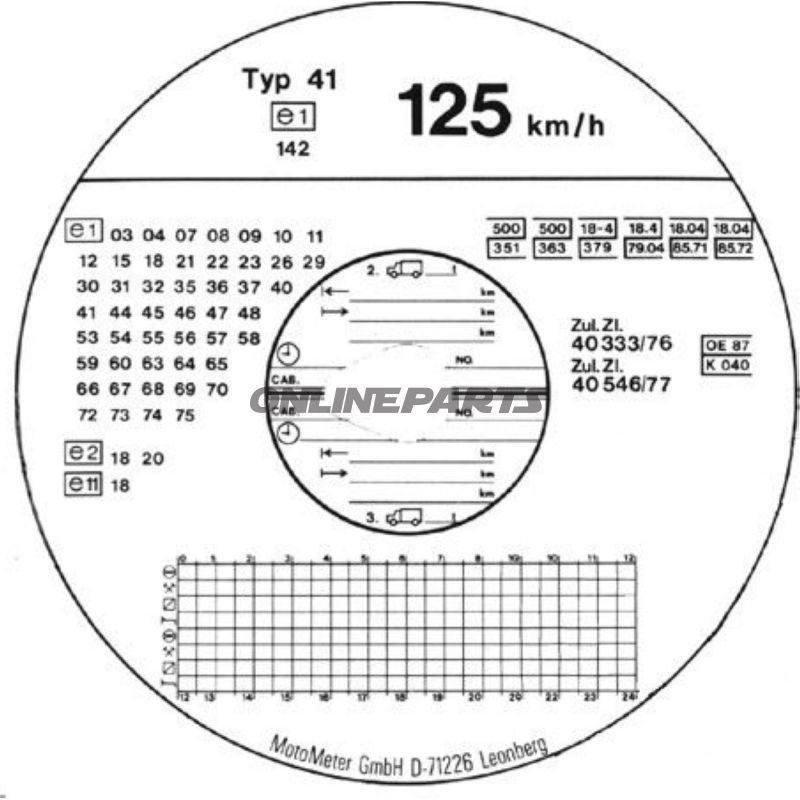

• Der Druck zeigt eindeutig die Skala der Geschwindigkeit bis 125 km/h und die Zeitmarkierung für 24 Stunden, was eine eindeutige Ablesung bei Kontrollen sicherstellt.

Praktische Hinweise für Mechaniker und Bediener

• Beim Wechsel der Diagrammscheibe: Für eine korrekte Platzierung im Halter des Tachographen sorgen und sicherstellen, dass das Scheibenzentrum fest verriegelt ist, um Unschärfen in der Registrierung zu vermeiden.
• Scheiben trocken und flach lagern, um Biegung oder Beschädigungen am Druck zu vermeiden. Direktem Sonnenlicht über längere Zeit aussetzen, um das Ausbleichen des Drucks zu minimieren.
• Vor der Installation immer überprüfen, dass MPN (251.51.46) und GTIN (517.601.2506) mit dem Scheiben-Typ übereinstimmen, den Sie benötigen, und dass er mit den Spezifikationen des Tachographen kompatibel ist.

Identifikation und Dokumentation

• Die Produktbeschreibung auf der Verpackung kann als „Diagrammscheibe 125 km/h 24K“ oder als internes Lieferanten-Artikelnummer (z. B. 517.601.2506) erscheinen. Verwenden Sie GTIN und MPN als Referenz bei Bestellung und bei der Prüfung von Ersatzteillisten.
• Hinweis: Informationen zum Inhalt (z. B. Stückzahl in einer Großpackung) sind oft auf der Verpackung bei Großhandelslieferungen angegeben; klären Sie beim Kauf, was konkret geliefert wird, da Mengenangaben manchmal missverstanden werden können.

Diese Beschreibung basiert auf den Herstellerangaben für die Diagrammscheibe 125 km/h 24K (MotoMeter-Schriftbild). Falls Sie unsicher bezüglich der Kompatibilität mit einem spezifischen Tachographen sind, wird empfohlen, das Typenschild des Tachographen (e1-Nummer und angegebener Geschwindigkeitsbereich) zu überprüfen oder den Lieferanten mit GTIN 517.601.2506 und MPN 251.51.46 als Referenz zu kontaktieren.
