Crimpzange Satz 11-Teilig Jmpmit Wechselbacken

Crimpzange-Satz 11-teilig JMP mit austauschbaren Backen – für Kabelschuhe, Ferrule und Anschlüsse

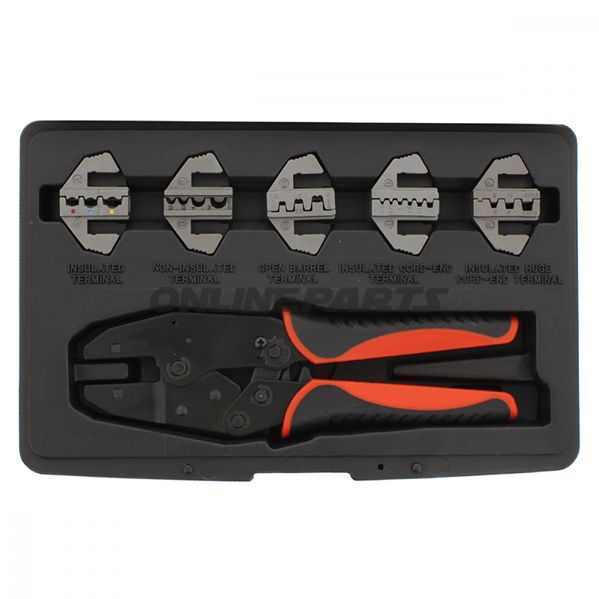

Produkteübersicht: Dieser JMP-Crimpzangen-Satz (GTIN: 4043981042764, MPN: 636.06.63) enthält eine Ratschen-Crimpstange mit fünf austauschbaren Backenpaaren und einer dazugehörigen Kunststoff-Aufbewahrungsbox. Das Set ist für die Verarbeitung gängiger Kabelschuhe, isolierter und unisolierter Kabelschuhe sowie Ferrulen in unterschiedlichen Querschnitten und Breiten ausgelegt, wie unten beschrieben.

Funktion und Anwendung:

• Die Crimpzange verfügt über eine Ratschenfunktion, die bei jedem Crimpen eine wiederholgenaue und vollständige Verpressung sicherstellt. Der Freigabemechanismus verhindert eine unvollständige Verpressung, indem der Griff erst freigegeben wird, wenn der Zyklus abgeschlossen ist.
• Verstellbare Sperr- und Druckpunkt—Freigabe ermöglicht Feinabstimmung der Crimpkraft und eine sichere Freigabe bei Bedarf, was bei unterschiedlichen Terminaltypen und Materialien praktisch ist.
• Die fünf austauschbaren Backenpaare decken verschiedene Crimpprofile ab, sodass ein Griff für mehrere Terminaltypen verwendet werden kann, ohne das Material zu beschädigen oder die Verpressung geometrisch wesentlich zu verändern.

Kompatibilität und Anwendungsbereiche:

• Isolierte Kabelschuhe (rot/blau/gelb): 0,5–6,0 mm².
• Geschlossene unisolierte Kabelschuhe: 0,5–10,0 mm².
• Offene unisolierte Kabelschuhe: 0,5–6,0 mm² (bis 6,3 mm Breite).
• Aderendhülsen (Ferrulen), mit und ohne Ring: 0,5–4,0 mm²; spezielle Backen für Ferrulen über 4,0 mm².
• Geeignet für Reparatur- und Wartungsarbeiten an Motorrädern, kleineren elektrischen Installationen und allgemeinen Elektronikaufgaben, bei denen eine präzise und gleichmäßige Verpressung erforderlich ist.

Materialien und Verarbeitungsqualität:

• Der Griff ist aus formgepresstem Material gefertigt und bietet rutschfesten Halt für Komfort und Kontrolle bei längeren Arbeitsphasen.
• Backen und Werkzeugszeile bestehen aus gehärtetem Stahl für Verschleißfestigkeit und Beständigkeit gegen wiederholte Belastung; oberflächenbehandlung reduziert Korrosion und Reibung bei beweglichen Teilen.
• Ratschen- und Verriegelungsmechanismen sind für präzise Wiederholungen ohne wesentlichen Spiel konstruiert, was konsistente Verpressungen über längere Zeit sicherstellt.
• Geliefert wird es in einem Plastikgehäuse, das das Werkzeug schützt und die Backen für Montage und Aufbewahrung organisiert hält.

Technische Vorteile und praktische Hinweise:

• Austauschbare Backen ermöglichen Flexibilität: derselbe Griff kann für mehrere Terminalformen und Querschnitte verwendet werden, wodurch der Bedarf an mehreren kompletten Werkzeugen reduziert wird.
• Das Ratschen-Sicherungssystem stellt sicher, dass die Verpressung auf den eingestellten Druck durchführt wird, wodurch Fehler wie lose oder überdruckte Verbindungen reduziert werden.
• Verstellbare Sperr- bzw. Freigabe-Einrichtung ermöglicht das Anpassen des Freigabemoments je nach Material und Terminaltyp, hilfreich bei sprödem oder weichem Material.
• Der Kunststoffkoffer erleichtert die Übersicht über die Backen und reduziert das Risiko von Verlusten in der Werkstattumgebung.

Marke und Identifikation: Das Werkzeug stammt von JMP, einem Hersteller von Werkzeugen für elektrische Verbindungen. GTIN 4043981042764 und Herstellernummer (MPN) 636.06.63 können für Lagerverwaltung, Ersatzteilanfragen und Kompatibilitätsprüfungen in der Dokumentation verwendet werden.

Branchenempfehlung: Zur sicheren elektrischen und mechanischen Verbindung sollte stets die Backenprofil verwendet werden, das zum Terminaltyp und Querschnitt passt. Überprüfen Sie die Verpressung visuell und mit geeigneten Testgeräten (z. B. Zugprobe oder Kontaktwiderstandsmessung) bei kritischen Verbindungen.
