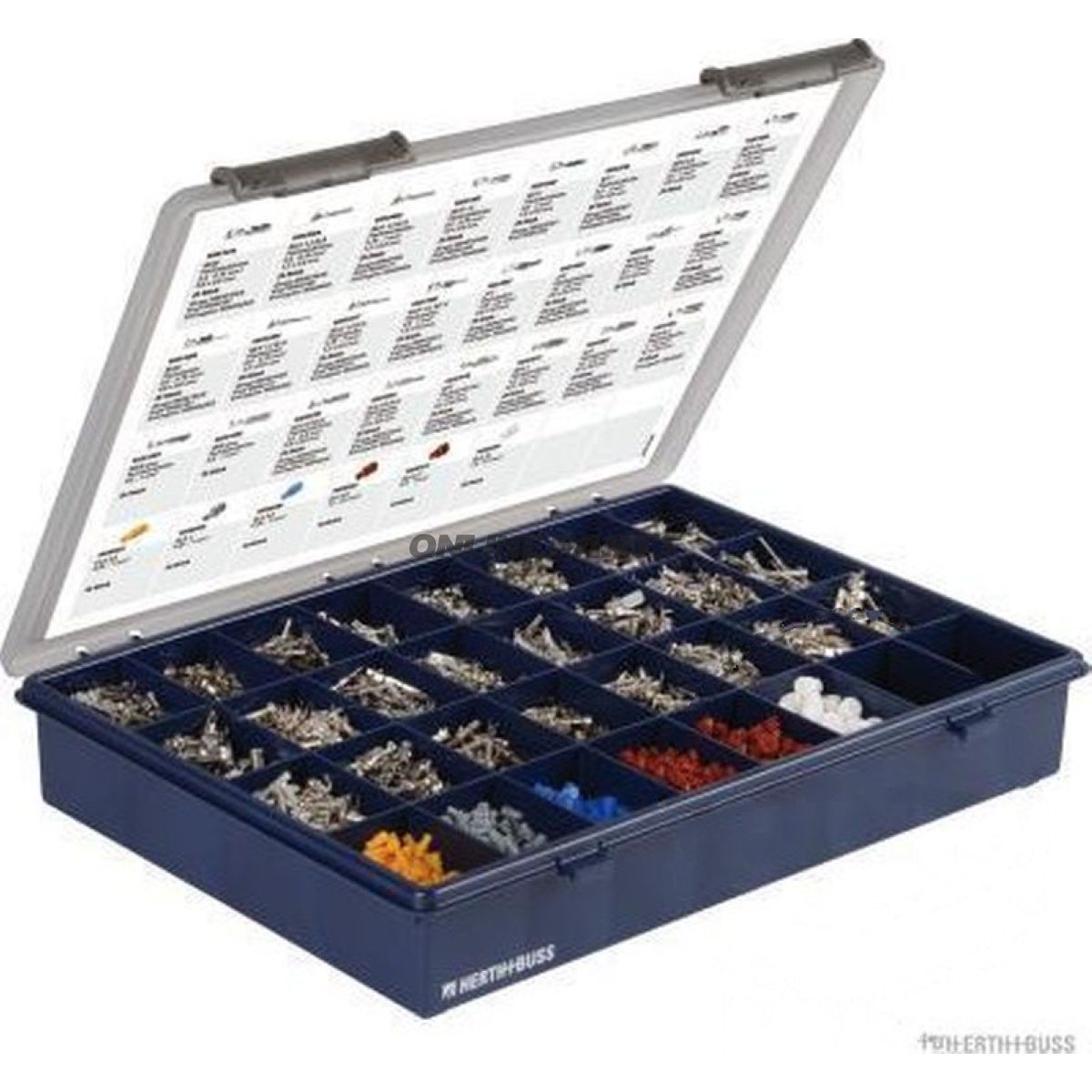

Crimpverbinder Sortiment

Crimpverbindersortiment zur Reparatur und Wartung von Steckverbindungen

Dieses Crimpverbindersortiment (GTIN: 4026736453800, MPN: 158.06.69) ist für den Einsatz in Werkstätten und für privaten Mechanikbetrieb zusammengestellt, bei dem ein schneller Austausch und eine Fehlersuche an elektrischen Steckverbindungen erforderlich sind. Das Sortiment ist als praktisches Repertoire gängiger Crimpstecker und -hülsen gedacht, berechnet für die Reparatur abgenutzter oder korrodierter Stifteverbindungen und für eine vorübergehende oder dauerhafte Wiederherstellung elektrischer Kontakte.

Funktion und Anwendung

• Primäre Funktion: Ersetzen oder Ergänzen beschädigter Stifte und Hülsen in flachen, runden und speziellen Steckern, um elektrischen Kontakt und mechanische Halterung wiederherzustellen.
• Anwendung: Fehlersuche und Reparatur durch Diagnose von Kontaktwiderstand, insbesondere nach wiederholtem Ein- und Ausstecken oder bei Korrosion.
• Praktisch für die Werkstatt: Das Sortiment enthält die gängigsten Typen, sodass man einzelne Teile ohne Bestellung spezieller Komponenten austauschen kann.

Materialien und Eigenschaften

• Crimpstifte sind aus Metalllegierungen gefertigt, geeignet für elektrische Verbindungen; Oberflächenfinish und Material sind gewählt für elektrische Leitfähigkeit und mechanische Befestigung. Übliche kompatible Abmessungen werden für Kraftfahrzeug- und allgemeine Elektroniknutzung verwendet.
• Hülsen sind für Crimpen geformt und so konzipiert, dass Federdruck um Leiter und Stift erhalten bleibt, sodass der elektrische Kontakt gewährleistet ist.
• Sortiment ist zusammengesetzt, ohne seltene oder unnötige Elemente, um eine praktische Auswahl zu bieten, die typischerweise zu Standardsteckern in Fahrzeug- und Motorrad-Anwendungen passt.

Inhalt und kompatible Abmessungen

Die folgende Liste beschreibt die enthaltenen Typen sowie die Leitungsdimensionen und Kontaktmaße, die sie abdecken. Beachten Sie, dass die Angabe von Stückzahlen in der Lieferung in der Verpackung variieren kann; der Fokus hier liegt auf Typen und Größenbereich:

• MKV (flache Dose / flacher Stecker): 0,5–0,75 mm², Kontaktmaß ca. 0,6 × 0,6 mm
• MLK 1.2 ELA (flache Dose / flacher Stecker): 0,5–0,75 mm² und 0,75–1 mm², Kontaktmaß ca. 1,2 × 0,6 mm
• MCP 1.5 (flache Dose): 0,5–0,75 mm², Kontaktmaß ca. 1,6 × 0,6 mm
• MT I / MT II (flache Dose): 0,5–1 mm², Kontaktmaß ca. 1,6 × 0,6 mm
• MPK 2.8 / MCP 2.8 (flache Dose / flacher Stecker): deckt 0,5–1 mm² und 1–2,5 mm² ab, Kontaktmaß ca. 2,8 × 0,6–0,8 mm
• JPT (flacher Stecker / flache Dose): 1,25–2,5 mm² und 1,5–2,5 mm², Kontaktmaß ca. 2,8 × 0,8 mm
• SLK 2.8 ELA (flache Dose / flacher Stecker): 1,5–2,5 mm², Kontaktmaß ca. 2,8 × 0,8 mm
• SPT / DFK 2 / MCP 6.3 (flache Dose): 1–2,5 mm², Kontaktmaß ca. 2,6–3,0 × 0,8 mm
• Hänenkontakte (3,6 / 4 / 5,2 / 6,7 / 7,2): Abdeckungsbereiche von 0,25–1 mm² bis 1,5–2,5 mm² für größere He-Kontakte
• MKR plus / VKR plus (runde Steckkontakte): typischerweise 0,5–1 mm² Anwendungen

Technische Vorteile für Mechaniker

• Das Sortiment deckt breite Standardgrößen ab, wodurch die Zeit zum Finden passender Ersatzstifte bei Fehlersuche reduziert wird.
• Die Teile lassen sich leicht austauschen oder in der Sortimentsbox neu anordnen, sodass übliche Kombinationen bei der nächsten Aufgabe stets verfügbar sind.
• Konzipiert, um korrekten Kontaktwiderstand und mechanische Befestigung wiederherzustellen, wenn die Crimptechnik korrekt angewendet wird.

Bemerkungen

• Dieses Sortiment wurde in Zusammenarbeit mit Werkstätten entwickelt, um praktische Reparaturfälle abzudecken; es sind keine seltenen oder unnötigen Komponenten enthalten.
• Überprüfen Sie immer Kabeldurchmesser und Stiftmaße vor dem Crimpen, um eine korrekte elektrische und mechanische Verbindung sicherzustellen.
• GTIN (4026736453800) und MPN (158.06.69) können zur eindeutigen Identifikation bei Bestellung oder bei der Suche in Ersatzteil-Datenbanken verwendet werden.
