CDI Zündmodul für Yamaha XV 1000 (1983–1985) — Zündmodul

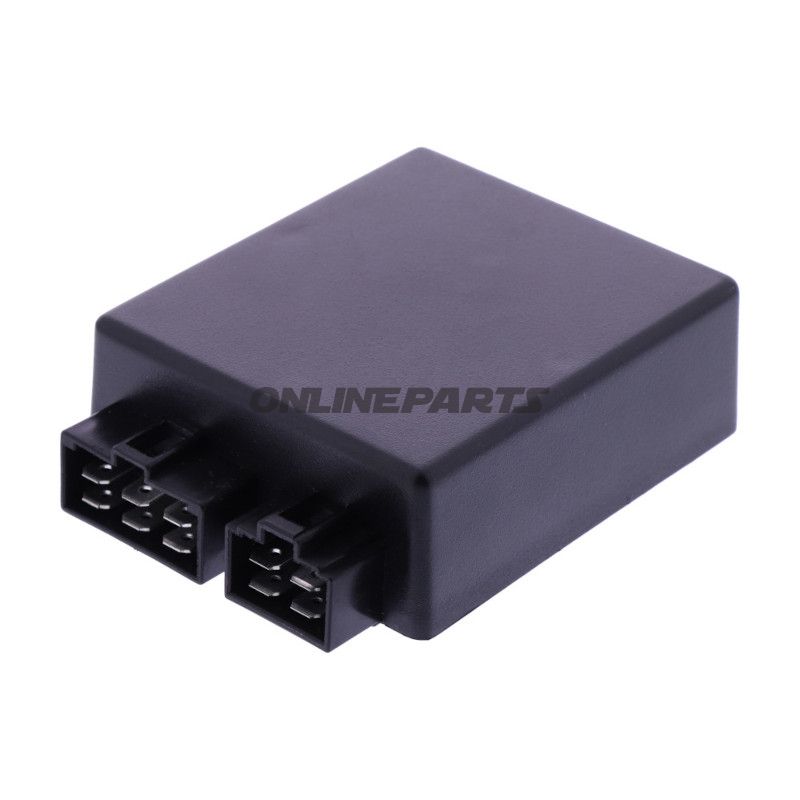

Produkt: CDI Zündmodul von DZE (MPN: 700.36.51, GTIN: 4043981461015). Dieses Modul ist ein elektronisches Zündmodul, das als Ersatz für das originale CDI der angegebenen Modelle gedacht ist.
Funktion und Platzierung
- CDI (Capacitor Discharge Ignition) liefert den Hochspannungsimpuls, der das Kraftstoff/Luft-Gemisch im Zündkerzen der Motoren entzündet. Es speichert Energie kurzfristig und gibt einen starken Puls an die Zündspule ab.
- Typische Platzierung: wird in der Nähe des Rahmens unter dem Sitz oder bei der Batteriehalterung der Yamaha XV 1000 montiert, befestigt mit Schrauben und mit originalen Steckverbindungen zur Stator/Trigger, Zündspule und eventuell Kill-Switch.
Materialwahl und Konstruktion
- Gehäuse: Hartplastik oder gegossenes Elektrokomponenten-Gehäuse zum Schutz der Elektronik vor Vibrationen und leichter Feuchtigkeit. Das Material bietet gute mechanische Festigkeit ohne Korrosionsprobleme.
- Innere: elektronische Komponenten und Leiterplatten, die für niedrige Stromverluste und stabile Zündung unter variierenden Betriebsbedingungen ausgelegt sind. Erwarten Sie Standardkomponenten, die für das Motorradumfeld geeignet sind (thermische Belastung und Vibration).
- Stecker und Anschlüsse: metallbeschichtete Kontaktflächen zur Sicherstellung der elektrischen Verbindung; eine korrekte Passform zu OEM-Steckern ist wichtig, um intermittierende Kontakte zu vermeiden.
Anwendung auf diesem Motorradtyp
Yamaha XV 1000 SE ist ein klassisches Cruiser/Street-Modell, das typischerweise für kurze bis mittellange Fahrten, Pendeln und entspanntes Fahren mit moderater Motorbelastung verwendet wird. Auf diesem Motorradtyp ist das CDI für einen gleichmäßigen Leerlauf, stabile Zündung bei niedriger/mittlerer Belastung und zuverlässigen Start wichtig. Ein funktionell korrektes CDI sorgt für einen gleichmäßigen Funken und damit für eine Verbrennung, was den Kraftstoffverbrauch, das Emissionsbild und die Motoransprache bei niedrigen Drehzahlen beeinflusst.
Kompatibilität
- Passt unter anderem zu Yamaha XV 1000 SE (ca. 1983–1985).
Wartung und Installationshinweise
- Überprüfen Sie die Steckverbindungen auf Korrosion und Abnutzung vor der Montage; reinigen Sie die Kontaktflächen bei Bedarf.
- Stellen Sie sicher, dass die Spannung vom Batterie/Statorsystem korrekt ist — unregelmäßige oder zu niedrige Spannung kann die CDI-Funktion beeinträchtigen. Messen Sie das Batterie- und Ladesystem bei Zweifeln.
- Vermeiden Sie es, das Modul in der Nähe starker Wärmequellen zu platzieren; sorgen Sie für eine feste Montage, um die Vibrationsexposition zu reduzieren.
- Bei Austausch: vergleichen Sie MPN 700.36.51 und die Steckkonfiguration mit dem alten Modul, um die korrekte Passform und Funktion zu gewährleisten.
Verwandte Teile zur Überprüfung
- Zündspulen und Zündkerzen: Fehler im CDI können wie defekte Zündspulen oder abgenutzte Zündkerzen erscheinen; überprüfen Sie diese Komponenten bei Zündungsproblemen.
- Stator/Trigger-Einheit und Verkabelung: Ungleichgewicht oder Unterbrechungen im Impulsignal können die CDI beeinflussen; inspizieren Sie den Kabelbaum und die Massekontakte.
- Batterie und Ladesystem: sicherstellen, dass die Betriebsspannungen korrekt sind.
Qualität und Identifikation
DZE liefert dieses CDI als Ersatzteil in Originalqualität (MPN 700.36.51). GTIN 4043981461015 ermöglicht eine eindeutige Identifikation bei der Bestellung und stellt sicher, dass das Teil korrekt auf die genannten Baujahre abgestimmt ist.
Hinweis: Bei der Montage wird empfohlen, das elektrische Diagramm und die Drehmomentangaben des Herstellers zu befolgen. Wenn Unsicherheiten bei der Diagnose von Zündungsproblemen auftreten, kann eine Messung des Impulses von Trigger/Stator und eine Überprüfung des Widerstands der Zündspulen vor dem endgültigen Austausch relevant sein.
