Cartridgekit Gabel YSS Off Road Z1 Honda CRF 1100 L A Africa Twin ABS

Kassettenkit für Gabel — YSS Road Z1 Patrone

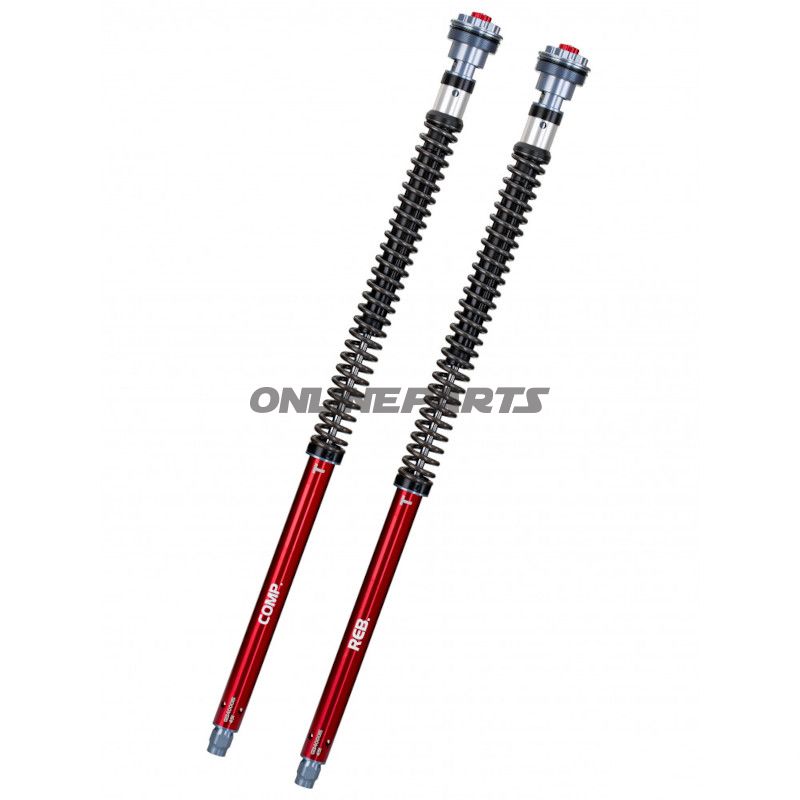

Produkt: YSS Kassettenkit Gabel (Road Z1). Integrierte GTIN 8859253904373 und Herstellernummer MPN 743.09.38. Geliefert von YSS und konzipiert als austauschbare offene Patrone zur Montage in bestehenden Gabelbeinen.

Funktion und Platzierung
Dieses Kassettenkit ersetzt die innere Patrone/Einlage in einem Gabelbein und übernimmt Dämpfung, Rückfederung und Feder-Vorspannung in einem kompakten Modul. Die Einheit wird im linken oder rechten Gabelbein montiert, abhängig von der Anwendung; sie arbeitet zusammen mit dem Gabelrohr, der inneren Feder und dem Gabelöl, um sowohl Kompression als auch Rückfederung zu steuern. Die Einstellung erfolgt über speziell gestaltete Sparhülsen, die eine Feinjustierung von Rückfederung und Kompression sowie eine einstellbare Feder-Vorspannung ermöglichen.

Materialien und technische Eigenschaften

• Federart: Linearfeder, Länge 380 mm.
• Durchmesser (Kassette): 34,3 mm; Federwiderstand (Federhärte): 7,0 N/mm — geeignet für Standard bis schwerere Fahrergewicht abhängig von der Einstellung.
• Luftspalt (Air Gap) links/rechts: 80 mm — wichtig für den korrekten Vorspannungsbereich und das Kompressionsverhalten.
• Empfohlene Ölviskosität: 5W — verwenden Sie die angegebene Viskosität, um die Dämpfungseigenschaften zu erhalten.
• Konstruktion: Metallkomponenten mit Präzisions-Dämpfungswicklung und einstellbarem Sperrdeckel; konzipiert für den Austausch in offenen Patronensystemen.

Wartung und Installation
Bei der Montage ist sicherzustellen, dass die Ölqualität und der Ölstand im Gabelbein gemäß den Anweisungen des Herstellers korrekt sind — 5W wird empfohlen. Überprüfen Sie die Dichtungen (Staubdichtungen und Öldichtungen) auf Abnutzung und ersetzen Sie diese gegebenenfalls vor der Installation, um Kontamination zu vermeiden. Verwenden Sie die Drehmomentangaben aus dem Werkstatthandbuch des Fahrzeugs beim Festziehen. Nach der Montage: Überprüfen Sie die Funktion bei niedrigen Geschwindigkeiten und nehmen Sie Feinjustierungen von Rückfederung/Kompression in kleinen Schritten vor, bis die gewünschte Reaktion erreicht ist.

Kompatibilität und Verkehrsprofil
Die angegebenen kompatiblen Modelle (Honda CRF1100L Africa Twin Baujahr 2020–2023) zeigen an, dass dieses Kassettenkit hauptsächlich auf modernen, abenteuer-/touring-orientierten, offroad-inspirierten Motorrädern verwendet wird, die auf gemischte Fahrten auf der Straße und leichtem Gelände ausgelegt sind. Auf dieser Art von Motorrad trägt eine einstellbare Patrone zu längeren Fahrten und variierenden Untergründen bei, indem sie kontrollierte Dämpfung sowohl bei Straßenfahrten als auch auf unbefestigten Oberflächen bietet. Passt unter anderem zu Honda CRF1100L (Africa Twin) 2020–2023.

Technischer Wert für Mechaniker
Für Fachleute ist die YSS Road Z1-Kassette nützlich, da sie Einstellbarkeit (Feder-Vorspannung, Rückfederung, Kompression) und eine klar empfohlene Ölviskosität kombiniert, was die Einrichtung reproduzierbar bei Tuning oder Überholung der Gabel macht. Die lineare Feder und der definierte Luftspalt ermöglichen es, die Vorspannung und die angemessene Ölfüllung ohne umfangreiche Versuche zu berechnen und anzupassen.

Verwandte Komponenten, die gleichzeitig überprüft werden sollten
Überprüfen Sie die Staub- und Öldichtungen der Gabel sowie die Gabelrohre auf Abnutzung oder Verbiegen bei der Demontage. Es ist relevant, die inneren Federverhältnisse und das Gabelöl zu inspizieren und gegebenenfalls das Öl sowie die Dichtungen bei der Wartung auszutauschen. (Es wird nicht empfohlen, andere Teile ohne Inspektion sofort auszutauschen.)

Technische Daten (Übersicht)

Kompatible Fahrzeuge (Beispiele)

• Honda CRF 1100 L A — 2020
• Honda CRF 1100 L A — 2021
• Honda CRF 1100 L A — 2022
• Honda CRF 1100 L A — 2023
