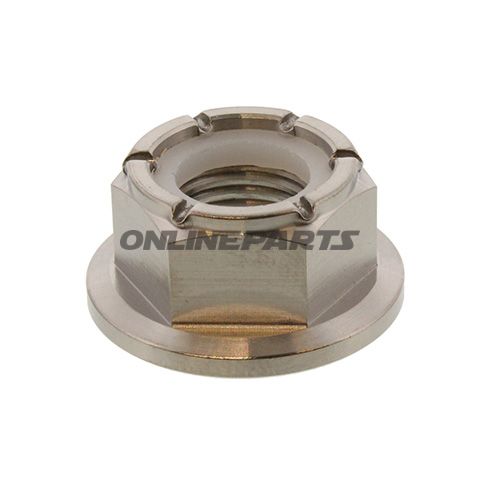

Selbstsperrende Flangebördelung / Bundmutter JMP für M12 x 1,25 mm aus Titan
Produktübersicht: Dieser selbstsperrende Flangenbolzen (Bundmutter) von JMP, GTIN 4043981386455 und Artikelnummer (MPN) 775.17.20, ist für den Einsatz an M12 x 1,25 mm Gewinde ausgelegt. Die Mutter verfügt über eine integrierte Flanschkante (Collar), die den Druck über eine größere Fläche verteilt, und über eine selbstsperrende Funktion, die das Nachlockern in vibrationsintensiven Anwendungen reduziert.
Funktion und Anwendung:
- Selbstsperrende Einsätze: Die Verriegelungsfunktion sorgt dafür, dass die Mutter in dynamischen und vibrationsbelasteten Umgebungen, wie sie typischerweise in Motorrädern und Maschinen vorkommen, ihr Drehmoment behält.
- Flange (Collar): Die Flange verteilt den Druck auf die darunterliegende Fläche, wodurch lokale Verformungen der Befestigungsteile reduziert und eine bessere Kontaktfläche als bei einer Standardmutter erreicht wird.
- Anwendungsbereiche: Geeignet für Bolzen mit M12 x 1,25 mm Gewinde in strukturellen Verbindungen, Motoplatten (Motoraufhängungen), Federungsbauteilen und anderen kritischen Befestigungen, bei denen Gewicht und Korrosionsbeständigkeit relevante Faktoren sind.
Material und Eigenschaften:
- Material: Hergestellt aus Titanlegierung 6Al‑4V (Klasse 5). Diese Legierung vereint hohe Festigkeit mit geringem Gewicht und guter Korrosionsbeständigkeit im Vergleich zu herkömmlichem Edelstahl.
- Gewichtsersparnis: Titan ist ca. 42 % leichter als Stahl bei gleichem Volumen, was die Gesamtkonstruktion in Anwendungen mit mehreren Befestigungspunkten reduziert.
- Festigkeit: Die Legierung 6Al‑4V weist mechanische Eigenschaften auf, die in der Praxis das Festigkeitsniveau von Stählen der Güteklasse 8.8 in vielen Belastungsszenarien übertreffen können.
- Oberfläche und Finish: Raw (plain) silberfarbene Oberfläche ohne Beschichtung. Die Oberfläche kann eine natürliche Oxidschicht ausbilden; dies ist normal für unbehandelte Titanbauteile und beeinträchtigt nicht die Korrosionsbeständigkeit des Materials.
Technische Daten:
| Technische Daten |
|---|
| Typ | Flange (Collar) Mutter |
| Gewindegröße | M12 x 1,25 |
| Selbstsperrend | Ja |
| Schraubenschlüsselweite (SW) | 17 mm |
| Material | Titan (6Al‑4V, Klasse 5) |
| Oberfläche | Roh / Plain Finish |
| Farbe | Silber |
Kompatibilität und Montage:
- Passen zu Bolzen mit M12 x 1,25 mm metrischem Gewinde. Prüfen Sie immer die Toleranz des Bolzens und die Gewindeklasse, um eine korrekte Zusammenarbeit mit der selbstsperrenden Funktion sicherzustellen.
- Empfohlenes Anzugsdrehmoment sollte basierend auf Bolzenmaterial, Gewindeklasse und Anforderung der Anwendung festgelegt werden; Titanmuttern können das Spannungsverhalten aufgrund unterschiedlicher Materialeigenschaften gegenüber Stahl beeinflussen.
- Verwenden Sie Standardwerkzeuge für 17 mm Sechskantkopf beim Montagevorgang. Vermeiden Sie übermäßiges Drehmoment, um Schäden an dem Gewinde und der Sperrfunktion der Mutter zu verhindern.
Marke und Identifikation: Das Produkt wird von JMP geliefert (MPN 775.17.20). GTIN 4043981386455 kann zur Artikelidentifikation und in Beschaffungssystemen verwendet werden.
Kurzhinweise zur Wartung: Titan erfordert in normalen atmosphärischen Bedingungen keinen besonderen Korrosionsschutz. Halten Sie das Gewinde von Schmutz und Metallpartikeln frei, um die Sperrfunktion bei wiederholtem Demontieren zu erhalten.
Fazit: JMPs selbstsperrende Flangenmutter aus 6Al‑4V Titan ist eine leichte Wahl mit hoher Korrosionsbeständigkeit und guter mechanischer Leistung für M12 x 1,25 mm Anwendungen, insbesondere dort, wo Vibrationen und Gewicht wichtige Größen sind.
