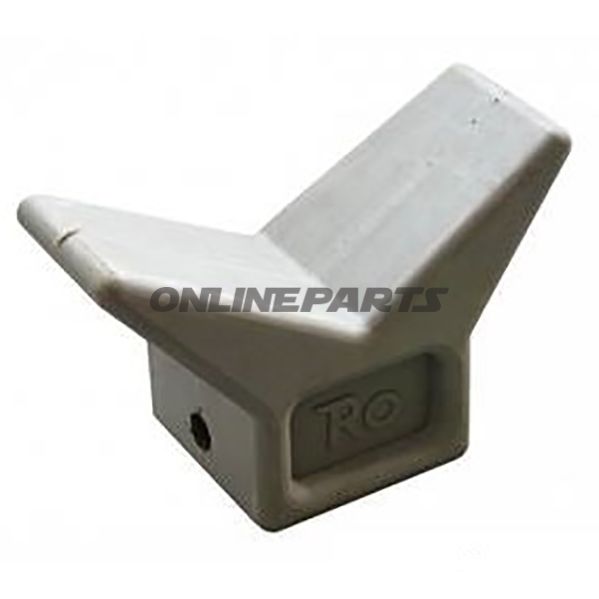

Bugstützbord 120° grau – Stützblech für Bug/Schiffsbauch
Dieses Produkt mit der MPN 338.05.99 (GTIN 76537898) ist eine Bugstütze in grauer Ausführung, konzipiert zur mechanischen Unterstützung während Transport, Lagerung oder bei Arbeitsständen auf Booten. Das Halterung ist darauf ausgelegt, eine stabile Winkelstütze gegen den Bug zu geben und ist mit Abmessungen gefertigt, die zu gängigen Montagesflächen passen.
Funktion
- Schafft einen festen, 120° Öffnungswinkel zur Stütze gegen den Rumpf oder Bug.
- Verteilt die Last über eine Sockelfläche von 75 x 75 mm, die gegen die Unterlage oder das Stativ montiert wird.
- Möglichkeit zur durchgehenden Befestigung mit einem Querloch Ø 14 mm, wodurch Platz für Schrauben oder Bolzverbindungen für maschinelle/manuelle Montage geschaffen wird.
Dimensionen und mechanische Details
- Öffnungswinkel: 120°
- Beinlänge: 80 mm je Bein
- Sockel/Unterteil: 75 x 75 mm
- Durchgehendes Querloch: Ø 14 mm
Materialauswahl und Eigenschaften
Der Halter wird in einer grauen Oberfläche geliefert. Das Material ist so ausgelegt, dass es punktueller Belastung bei üblicher Nutzung als Stützblech standhält; die Oberflächenveredelung reduziert sichtbare Korrosion in moderaten, nicht-kemischen Umgebungen. Die flache Sockeloberfläche von 75 x 75 mm erhöht die Kontaktfläche zur Montagesfläche und verringert lokale Druckspitzen.
Das Querloch Ø 14 mm ermöglicht die Nutzung von Standardbolzen in entsprechenden Abmessungen und sichert eine mechanische Verbindung, die bei Wartung einfach entlastet oder ausgetauscht werden kann. Die Beinlänge von 80 mm sorgt für ausreichenden Freiraum zur Unterstützung, ohne unnötig Platz im Montagebereich zu beanspruchen.
Montage und Kompatibilität
- Montage über die Sockelplatte (75 x 75 mm) mit passenden Bolzen/Ankern durch vorhandene Halter oder Holz/Metallständer.
- Das Querloch Ø 14 mm eignet sich für M12-Bolzen, abhängig von verwendeten Unterlegscheiben und Muttern; Wählen Sie Bolzenfestigkeit und Korrosionsklasse entsprechend der Umgebung (z. B. rostfrei oder verzinkt für marinen Einsatz).
- Beinlänge und Winkel machen den Halter geeignet für Standard-Stützaufbauten auf Anhängern, Ständern oder festen Lagerräumen für kleine bis mittelgroße Boote.
Praktische Hinweise für Mechaniker
- Überprüfen Sie stets das Drehmoment der Schraubverbindungen und verwenden Sie passende Muttern mit Sperrklemmen oder Sprengscheiben, um das Lösen durch Vibration zu vermeiden.
- Bei maritimer Verwendung wird eine Oberflächenbehandlung oder Korrosionsschutz empfohlen (z. B. zusätzliche Lackierung oder rostfreie Befestigungen), um die Lebensdauer zu verlängern.
- Stellen Sie sicher, dass die Sockelplatte am vorgesehenen Untergrund montiert werden kann, ohne die Ebenheit der Platte zu beeinträchtigen, damit die Unterstützung die Belastung gleichmäßig verteilt.
Die MPN 338.05.99 und der GTIN 76537898 können bei Bestellungen oder Anfragen zu Ersatzteilkompatibilität verwendet werden. Das Produkt wird als einzelne Einheit geliefert, ohne Angabe zur Stückzahl in dieser Beschreibung.
