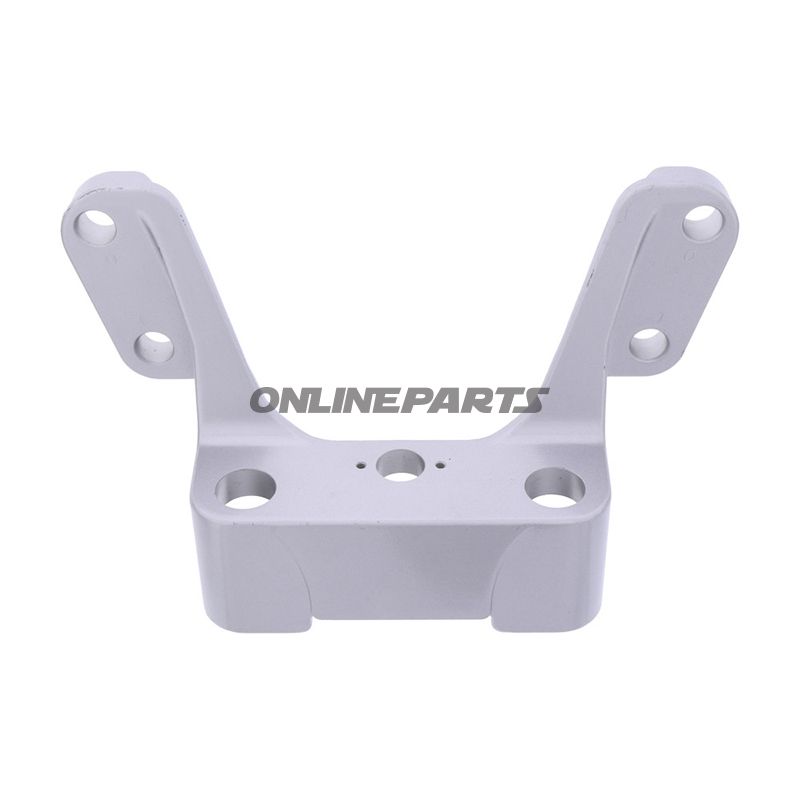

Beugung kurz zum Radhalter / Rad-Ausrichtung (John Bean Typ)
Diese Beugung (Kurzkonstruktion) ist für den Einsatz als Halter an John Bean-Radhaltern und -Ausrichtungen vorgesehen. Sie fungiert als Verbindungs- und Unterstützungsbauteil zwischen der Halterstruktur und den Lenkerstangen und überträgt mechanische Beanspruchungen vom Radhalter auf den Rest der Ausrüstung bei Aufstellen und Einstellen des Rads.
- Funktion: Die Beugung hält und stabilisiert den oberen Halter des Radhalters, gewährleistet korrekten Abstand und Winkel zwischen Lenkstangen und Radhalter und trägt zu einer präzisen Radverstellung beim Auswuchten und Ausrichten bei.
- Typische Anwendung: Wird in Werkstätten und Servicezentren als Ersatz- oder Ersatzteil für John Bean-Rad-Ausrichtungen und ähnliche Systeme verwendet, bei denen eine kurze Beugung erforderlich ist, um eine korrekte geometrische Positionierung des Halters zu erreichen.
Material und Eigenschaften
Das Hauptmaterial des Teils ist extrudiertes oder gegossenes Aluminium. Aluminium bietet eine gute Kombination aus geringem Gewicht und ausreichender Steifigkeit, um Belastungen im normalen Werkstattbetrieb zu widerstehen, ohne unnötiges Korrosionswachstum. Die Oberfläche ist typischerweise bearbeitet, um scharfe Kanten zu reduzieren und die Passform in Halterungen und Bolthöhlen zu verbessern.
Maße und Abmessungen
- Höhe: 97 mm
- Breite: 252 mm
- Abstand zwischen Lenkerstangen: 114 mm
Kompatibilität und Referenz
Das Produkt bezieht sich auf John Bean Originalteil EAC0079J56A und ist so gefertigt, dass es zu den entsprechenden Halterungen und Befestigungspunkten an John Bean-Radhaltern und -Ausrichtungen passt. MPN (Hersteller-Teilenummer) ist 678.04.56, und GTIN/Strichcode ist 8054081062077, was zur Kontrolle der Teileidentität beim Einkauf und Lagerbestand verwendet werden kann.
Normen
Angegebene Norm: ANSI 380.1. Dies deutet darauf hin, dass Design- oder Herstellungspraktiken mit den relevanten Anforderungen der genannten Norm übereinstimmen.
Praktische Hinweise für Mechaniker
- Prüfen Sie Bolzen- und Befestigungslöcher auf korrekten Sitz im Vergleich zu Ihrem vorhandenen Halter vor der endgültigen Montage.
- Aluminium nicht überdrehen bei der Montage, um TrEventar-/Verformung zu vermeiden; verwenden Sie einen Drehmomentschlüssel gemäß den Empfehlungen des Herstellers für die spezifische Maschine.
- Visuelle Inspektion auf Risse oder starkem Verschleiß wird nach wiederholter Verwendung unter hoher Belastung empfohlen.
GTIN 8054081062077 und MPN 678.04.56 werden hier erwähnt, um die Identifikation zu erleichtern und eine korrekte Ersatzteilwahl in Werkstätten sicherzustellen, die mit John Bean-Geräten oder kompatiblen Radausrichtungen arbeiten.
