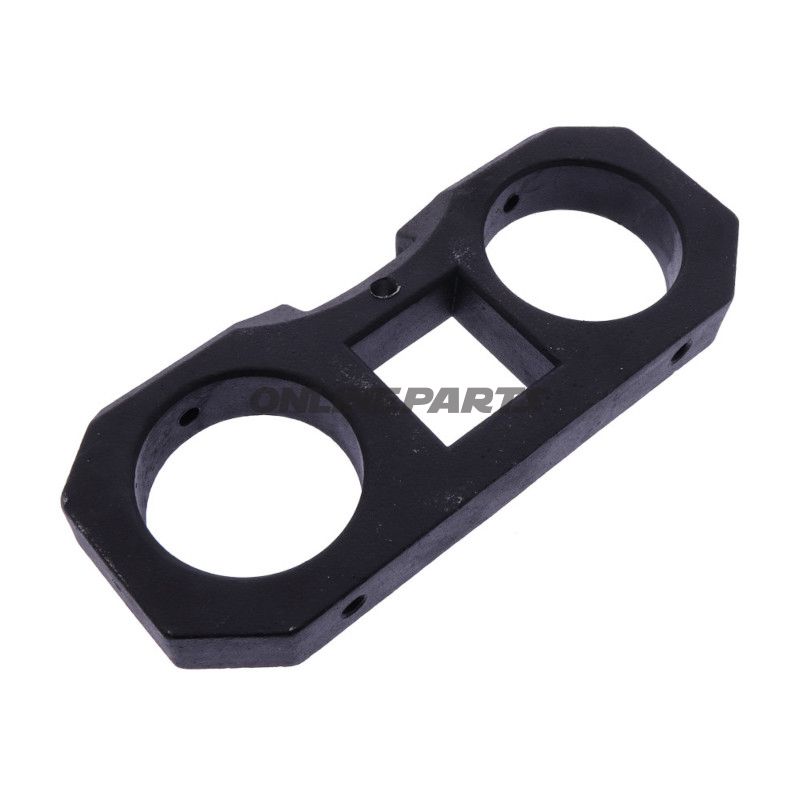

Brille für Zylinder für JMP Fox DS 3000 H — Montagesteil für Motorradrahmen
Diese Brille (Zylinderräger) ist ein formgepresstes Montagesteil von JMP, das für Fox DS 3000 H-Achsen/Rahmenteile vorgesehen ist. Sie fungiert als Träger und Halter des Zylinders/Achsens am Stufenrahmen (Stufenführung = Führung/Halter) und überträgt die Belastung zwischen dem Zylinder und dem umliegenden Rahmen oder Halterung.
- Produktname und Identifikation: Brille Zylinder JMP Fox DS 3000 H, JMP Original-Teilenummer 3B1-000500-1.
- Hersteller (Marke): JMP — das Teil wird von JMP geliefert und trägt die Artikelkennung des Herstellers.
- MPN: 652.30.23.
- GTIN: Nicht angegeben.
Abmessungen und Form: Die angegebene Geometrie ist Länge 214 mm, Breite 88 mm und Höhe 25 mm. Diese Maße beschreiben die Außenabmessungen der Brille und sind relevant bei der Beurteilung von Platz, Schraubenabständen und Freiraum bei der Montage im Rahmen oder Halter.
Funktion: Die Brille dient als Befestigungs- und Stützpunkt für den Zylinder im Fox DS 3000 H-System. Sie sorgt für eine korrekte Positionierung und verringert Bewegungen während des Betriebs, wodurch Spiel minimiert und ungleichmäßige Belastung auf benachbarte Bauteile reduziert wird. Die Brille überträgt radiale und axiale Kräfte vom Zylinder auf den Montagespunkt und trägt so zu einer stabilen mechanischen Verbindung bei.
Material und Eigenschaften: Obwohl im gelieferten Datensatz kein Material ausdrücklich angegeben ist, werden vergleichbare Montagesbrillen typischerweise aus pulverbeschichtetem oder anodisiertem Stahl bzw. hochfestem Aluminiumlegierung gefertigt, um Tragfähigkeit mit Korrosionsbeständigkeit zu verbinden. Die Oberflächenbehandlung ist wichtig, um Witterungseinflüssen und Verschleiß durch Vibrationen standzuhalten. Falls eine genaue Materialangabe erforderlich ist, empfiehlt es sich, JMP oder den Lieferanten mit Referenz MPN 652.30.23 zu kontaktieren.
Montage und Kompatibilität: Diese Brille ist für das Fox DS 3000 H-System spezifiziert und passt zu den Abmessungen und dem Befestungsmuster des jeweiligen Modells. Die Montage erfordert eine korrekte Anzugsmoment der Schrauben gemäß den Angaben des Herstellers, um Verformungen zu vermeiden und eine lange Lebensdauer zu gewährleisten. Prüfen Sie Schraubengrößen, Abstandsmaße und eventuelle Dichtungen oder Führungsbuchsen bei der Wiederinbetriebnahme.
Technische Vorteile für Mechaniker:
- Präzise Passform für Fox DS 3000 H — reduziert Anpassungsaufwand bei Austausch.
- Stabile Führung des Zylinders verringert Ausschläge und ungleichmäßige Belastung benachbarter Komponenten.
- Originalteilnummer JMP (3B1-000500-1) und MPN 652.30.23 ermöglichen die Nachverfolgung des Ersatzteils und sichern die Kompatibilität bei Wartung.
Hinweise: Die Informationen wurden basierend auf den gelieferten Daten übersetzt und strukturiert. GTIN ist in den Produktdaten nicht angegeben. Falls eine Bestätigung von Material, Schraubendimensionen oder Hersteller-Momentwerten erforderlich ist, wird empfohlen, JMP direkt zu kontaktieren oder das Reparaturhandbuch für Fox DS 3000 H mit Bezug auf MPN 652.30.23 oder JMP Originalteil 3B1-000500-1 zu konsultieren.
