Bremstrommel Knott 200 X 50 2425-1 Ra5x112

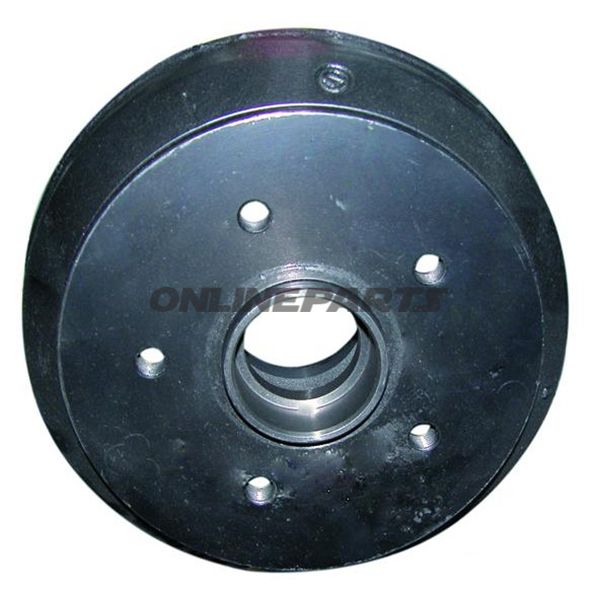

Brems Trommel für Anhängerachse, Knott 200 x 50 mm (RA5x112)

Diese Brems Trommel ist vorgesehen für mechanische Trommelbremsen an kleineren Anhängern und entsprechenden Achssystemen von Knott, Nieper und Schlegl. Der konkrete Typ entspricht der Knott-Nummer 2425-1 (Artikelnummer MPN 338.14.98) und passt in Bremsanwendungen, bei denen die Abmessungen 200 x 50 mm und das Lochkreismaß 112 x 5 mm verwendet werden. GTIN/Artikelnummer bezieht sich auf die Herstellerkennzeichnung: 21225-1C02.

Funktion und Anwendung

• Funktioniert als rotierende Trommeloberfläche, die die Bremsbacken in einem geschlossenen Trommelbremssystem trifft.
• Überträgt die Bremskraft von den Bremsbacken auf das Rad über die innere Bremsfläche der Trommel und die äußere Montagesfläche.
• Geeignet für Knott-Radbremsen mit Referenz 20-2425/1, 20-963/1 und 20-/9641 und vorgesehen für den Einsatz zusammen mit Lagerpaarung 30205/30206.

Material und Konstruktion

• Die Trommel besteht aus Gusseisen, was Standard für Trommelbremsen ist aufgrund der Verschleißfestigkeit des Materials, Wärmeabführung und Fähigkeit, eine gleichmäßige Reibungsebene zu gewährleisten. Gusseisen trägt zu einer gleichmäßigen Wärmeverteilung bei wiederholten Bremsvorgängen bei.
• Innere Bremsflächen sind bearbeitet, um einen korrekten Kontakt mit den Bremsbacken sicherzustellen und ungleichmäßigen Verschleiß zu minimieren. Die Oberflächenbearbeitung ist auf mechanische Trommelbremsen abgestimmt, nicht auf Scheiben-Systeme.
• Außene Montagesfläche und Lochbild (5 Löcher, 112 mm Lochkreis) sind für eine direkte Montage auf Radlager oder Adapterplatten dimensioniert, die an Knott/Nieper/Schlegl-Achsen verwendet werden.

Technische Maße

• Bremsendurchmesser: 200 mm
• Bremsbreite (nutzbare innere Kontaktfläche): 50 mm
• Lochkreis: 112 x 5 mm (5 Bolzen mit 112 mm Durchmesser)
• Kompatible Lagerpaarung: 30205/30206
• MPN: 338.14.98
• GTIN: 21225-1C02

Kompatibilität und Montage

• Die Trommel ist für den direkten Ersatz auf Achsen und Rädern ausgelegt, die die genannten Knott-Referenzen verwenden. Prüfen Sie stets Toleranzen und Nabendasung vor der Montage.
• Beim Austausch wird empfohlen, Lager (30205/30206) und Zustand der Bremsbacken zu überprüfen sowie den inneren Trommeldurchmesser zu messen, um korrekten Freiraum und Bremswirkung sicherzustellen.
• Diese Trommel wird ohne Schrauben, Lager oder Bremsbacken geliefert; diese sind gemäß den Achs- und Rad-Spezifikationen zu verwenden.

Praktische Hinweise für die Werkstatt

• Prüfen Sie Rundheit und Reibung nach der Montage. Eine neue Trommel kann eine leichte Einlaufphase benötigen, um einen optimalen Bremsbelagkontakt zu gewährleisten.
• Verwenden Sie beim Montieren der Radschrauben und ziehen Sie nach der ersten Fahrt gemäß den Anweisungen des Herstellers das Anzugsmoment nach.
• Anhaltende Rost- oder Korrosionsspuren auf Montagerflächen können Bremskraft beeinträchtigen und müssen vor der Montage entfernt oder behoben werden.

Identifikation

Das Produkt ist identifiziert mit MPN 338.14.98 und GTIN 21225-1C02. Obwohl in der Datenbank kein spezifische Marke angegeben ist, entspricht die Trommelgeometrie und die Abmessungen Standardbauteilen aus Knott/Nieper/Schlegl-Systemen, weshalb sie üblicherweise als Austauschteil für diese Achsarten verwendet wird.
