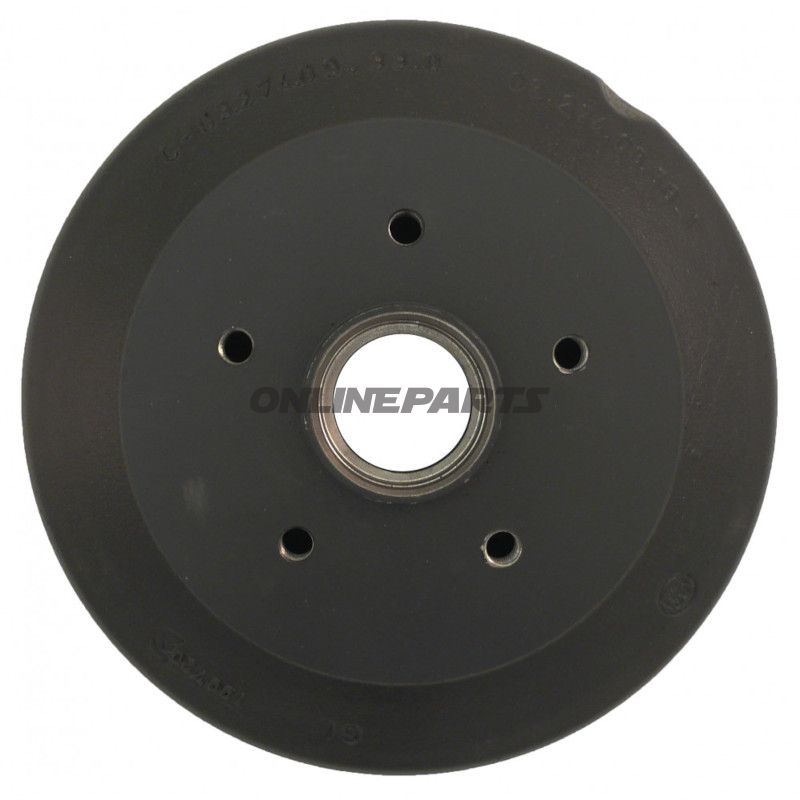

Bremstrommel Bpw 250X405-Loch 112X5

Bremscheibe für BPW-Achsen, 250 x 40 mm, 5-Loch 112 x 5

Diese Bremscheibe mit der eingekasten Nummer 01.274.08.66.1 ist für BPW-Achsen konzipiert und für Systeme vorgesehen, bei denen der innere Trommeldurchmesser und die Lagpassung nach BPW-Standards erfolgen. Das Produkt ist mit MPN 338.03.41 und GTIN O3.274.09.33.0 identifiziert.

Funktion

• Die primäre Funktion der Bremscheibe besteht darin, eine Kontaktfläche für Bremsbacken zu bilden und die Bremskraft von den Backen auf das Radaufhängungssystem bei Trommelbremsen zu übertragen.
• Die Trommel ist ausgelegt, mechanischen Belastungen und thermischen Einflüssen während normaler Fahrt und Bremsung für Lastfahrzeuge mit BPW-Achsen standzuhalten.

Technische Daten und Abmessungen

• Innendurchmesser (Bremsbelagfläche): 250 mm
• Breite für Bremsbacken: 40 mm
• Achsenabstand: 5 x 112 mm (5-Loch-Muster)
• Gewinde für Radschrauben/-muttern: M12 x 1,5
• Gussnummer: 01.274.08.66.1 (in die Trommel eingelassen)
• MPN: 338.03.41 • GTIN: O3.274.09.33.0

Radlagersitz und Passung

• Angegebene Radlager: 30205 (Außen) und 32007 (Innen).
• Als Radlagersatz entspricht dies der Ersatzteilnummer 25 556 03.
• Spezifikationen für das Lager im Satz:
  • Außenlager 30205 — InnenDurchmesser 25 mm, AußenDurchmesser 52 mm, Breite/Tiefe 16,25 mm
  • Innenlager 32007 — InnenDurchmesser 35 mm, AußenDurchmesser 62 mm, Breite/Tiefe 18,25 mm
• Zuordnungsdichtungslith (Dichtlippe) 62 mm / 35 mm / 7 mm, Best.-Nr. 32 300 81
• Passende Fettabdeckung (Deckelgummi): Best.-Nr. 32 320 10

Material und Eigenschaften

• Die Trommel ist aus Gusseisen gegossen (typischerweise Grauguss für Bremscheiben), was eine gute Wärmeableitung und Verschleißbeständigkeit bei Kontakt mit Bremsbacken ermöglicht.
• Die Oberfläche der inneren Bremsfläche ist bearbeitet, um gleichmäßigen Kontakt mit Bremsbacken und stabilen Reibwert zu gewährleisten. Die Materialwahl balanciert Verschleißfestigkeit und Wärmeleitfähigkeit, ohne die mechanische Integrität zu kompromittieren.
• Gewinde und Achsenanschluss sind mit Toleranzen gefertigt, die zu M12 x 1,5 Bolzen und 5 x 112-Muster passen, für korrekte Zentrierung und Momentübertragung.

Kompatibilität und Anwendung

• Entworfen für BPW-Achsen und Komponenten mit entsprechenden Maßen und Montagesstandards.
• Passt zusammen mit den angegebenen Lagern (30205 und 32007) sowie den genannten Dichtungs- und Abdecknummern für eine vollständige Radmontage.
• Geeignet zur Reparatur und Wartung von Anhängern, bei denen 250 x 40 mm Trommeln und 5 x 112 Achsenmuster verwendet werden.

Praktische Montagehinweise

• Überprüfen Sie stets die Reihenfolge von Lagereinheit und Dichtung bei der Montage, um versehentliches Austreten oder Lagerschäden zu vermeiden.
• Prüfen Sie Gewinde und Radmuttern auf korrektes Drehmoment bei der Montage (M12 x 1,5).
• Beim Austausch verwenden Sie die angegebenen Lagernummern und Dichtungsnummern, um Passgenauigkeit und Funktion zu erhalten.

Kontaktieren Sie Ihren Ersatzteilhändler mit der MPN 338.03.41 oder GTIN O3.274.09.33.0, wenn Sie die Kompatibilität mit spezifischen BPW-Achsen verifizieren oder passende Dichtungs- und Deckteil-Teile finden möchten.
