Bremstrommel AL-KO 200 x 50 RA5X112 mit Lager

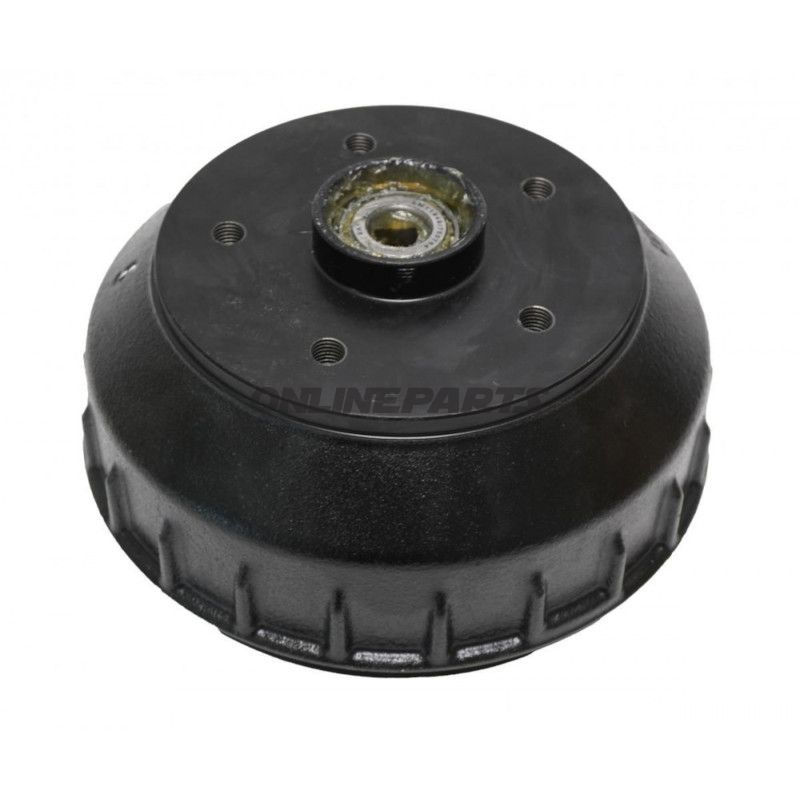

Bremstrommel für AL-KO Achsen, 200 x 50 mm mit eingebauten Lagern

Produkt: Bremstrommel für AL-KO Achsen (Modellbezeichnung 200 x 50, Lochkreis RA 5x112) hergestellt vom Hersteller AL-KO. GTIN: 691.494. Fabriknummer/MPN: 338.63.00.

Diese Bremstrommel ist für den Einsatz an Trailer- und Caravanachsen von AL-KO vorgesehen, wo sie Trommeln für Scheibenbremsen mit den Maßen 200 x 50 mm ersetzt. Die Trommel wird mit den erforderlichen Radlagern und einer integrierten Dichtung geliefert, was eine Montage ohne separaten Bezug von Lagern für die aktuelle Lagereinheit ermöglicht.

• Funktion: Überträgt Bremskraft von Halter/ Bremsbacke auf die Radnabe über die innere Bremsfläche der Trommel. Die integrierte Lagermontage sorgt für den korrekten Achsabstand und eine Rotationsakzeptanz ohne zusätzliche Anpassung.
• Abmessungen: Bremsengröße 200 x 50 mm (Breite x Durchmesser), Lochkreis 5 x 112 mm.
• Gewinde: Radlagemutter-Gewinde der Nabe ist M12 x 1,5.
• Lager und Dichtung: Montierte Radlager: LM11949 / 11910 und LM67048 / 67010. Eingebauter Dichtungsring Referenz 700272. Die Lagereinheit entspricht den Lagertypen, die häufig für die unten genannten AL-KO-Achs-Typen verwendet werden.
• Kompatibilität: Passend für AL-KO Achsen und geeignet als Ersatz für Trommeln, die zusammen mit AL-KO Scheibenbremse-Typen 2035, 2050 und 2051 verwendet werden.

Das Materialwahl bei dieser Trommelart ist in der Regel Gusseisen oder Schmiedeeisen mit Oberflächenbehandlung gegen Korrosion (abhängig von den Spezifikationen des Lieferanten auf Chargenbasis). Die Lager sind Standard-Roll- / Kugellager (angezeigt als LM-Typenserien), Abmessungen und Toleranzen folgen den Fabriknormen für Trailer-Anwendungen, sodass sie radiale und Axialbelastungen durch Rollreibung und Bremsung tragen können. Die Dichtungsring-Auswahl dient dazu, das Eindringen von Wasser und Schmutz zu reduzieren und damit die Funktionsfähigkeit des Lagers bei normalem Gebrauch zu verlängern.

Bei der Montage muss ein korrektes Drehmoment der Radmutter sichergestellt werden, geprüft werden, dass der eingebauter Dichtungsring unbeschädigt sitzt, und bestätigt werden, dass die Lager kein Spiel oder Überhitzung nach kurzer Probenfahrt aufweisen. Diese Trommel wird mit den angegebenen montierten Lagern geliefert, sodass das Zusammenführen separater Lagerkomponenten vermieden wird.

Hinweis: GTIN (691.494) und Hersteller-Nummer (MPN 338.63.00) sind bei der Suche nach Ersatzteilen und der Identifikation der Kompatibilität mit AL-KO Achsmodellen hilfreich. Die Marke AL-KO weist darauf hin, dass die Abmessungen und das Montagebild den AL-KO-Standards für die gelisteten Bremstypen entsprechen.

Sollten Sie sich bezüglich der Passform einer konkreten Achse unsicher sein, vergleichen Sie bitte: Bremsendurchmesser und -breite (200 x 50 mm), Lochkreis 5x112 mm, Gewinde M12x1,5 sowie die genannten Lagertypen (LM11949/11910 + LM67048/67010). Diese Maße und Referenzen werden von Mechanikern verwendet, um eine korrekte Ersatzteilübereinstimmung sicherzustellen.
