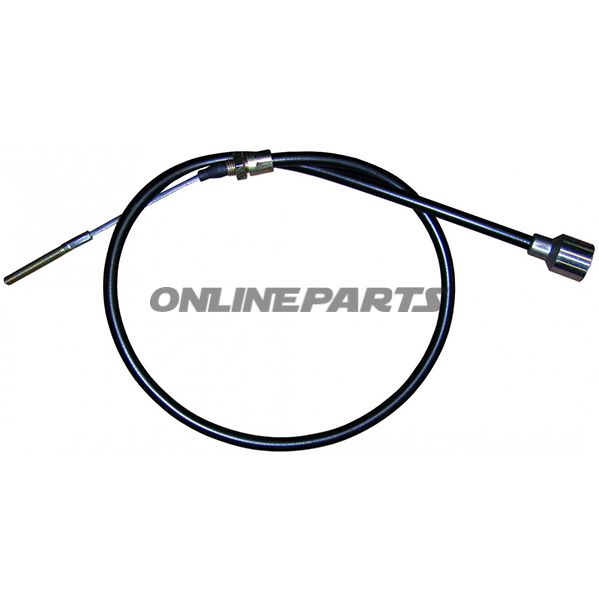

Bremsseil für Handbremse/Anhängervorrichtung — Knott 930/1140 mit Glocke Ø19 mm
Dieses Bremsseil von Knott (MPN: 338.01.93, GTIN: 6665B) ist für mechanische Trommelbremsen an Anhängern und Fahrzeugen gedacht. Das Produkt besteht aus einem Drahtseil (Fachbegriff: Draht), das durch eine äußere Kabelhülle geführt wird und mit einer Glocke (Gummimanschette) mit Innen-Ø von 19 mm abgeschlossen ist. Es dient als Verbindungs- und Bewegungsführung für die Bremsstange/Handbremse und sorgt dafür, dass Kraft von dem Bedienhebel auf den Bremsmechanismus übertragen wird.
Funktion und Verwendung
- Überträgt Zugkraft vom Handgriff oder Bremsarm auf Trommelbremse/Auslösemechanismus.
- Die Glocke schützt den Kabelanschluss im Bremsgehäuse vor Schmutz, Feuchtigkeit und mechanischem Verschleiß, reduziert Reibung und verlängert die lokale Haltbarkeit.
- Geeignet als originales Ersatzteils-Element bei Wartung oder beim Austausch verschlissener Seile an kompatiblen Achsen.
Materialien und Konstruktion
- Kabel (Seil): Mehrdrahtiges galvanisiertes Drahtseil, gängige Anwendung für ein Gleichgewicht zwischen Festigkeit und Flexibilität.
- Hülle: Plast-/Kompostbeschichtete Stahlschale, die die Führfunktion bietet und das Kabel gegen Verschleiß schützt.
- Glocke (Mantel): Elastischer Gummi/Plast mit Innen-Ø 19 mm, ausgelegt für engen Sitz an Trommel oder Befestigung.
Dimensionen und mechanische Daten
- Hüllenlänge (Gehäuselänge): 930 mm — dies ist die feste äußere Hüllenlänge.
- Kabellänge (Seil): 1140 mm — gemessen vom Kabelende, ausreichend Länge für gegenseitige Führung und Einstellung.
- Innen-Glocke/Ø: Ø 19 mm (innenmaß).
Kompatibilität
- Als kompatibel angegeben mit Knott-Achsen sowie einer Reihe anderer Hersteller-Systeme: Schlegl, Nieper, Avonride und BPW (neue Ausführung).
- Passt bei korrektem Montagebaugruppen und entsprechenden Halterungen. Prüfen Sie Halterungstyp und Montagemaße vor der Installation, um eine korrekte Funktion sicherzustellen.
Praktische Hinweise bei Montage und Wartung
- Beim Austausch Kabelzug freier Länge und Einstellschrauben überprüfen, um korrekte Bremswirkung und Spiel zu gewährleisten.
- Stellen Sie sicher, dass die Gummiglocke korrekt über dem Eingangsloch sitzt, um das Eindringen von Wasser und Schleifpartikeln zu vermeiden.
- Nur notwendige innere bewegliche Teile mit geeigneten Schmierstoffen schmieren; vermeiden Sie, dass Fett direkt auf Bremsbeläge kommt.
Identifikation
Das Produkt wird unter der Marke Knott mit Hersteller-Nummer (MPN) 338.01.93 und GTIN 6665B geliefert. Diese Informationen können bei Bestellungen verwendet werden, um sicherzustellen, dass das richtige Ersatzteil für Service kompatibler Achsen gewählt wird.
Hinweis
Die Angabe der Verpackungseinheit in den Lieferantenunterlagen kann variieren; die Beschreibung hier konzentriert sich auf das eigentliche Ersatzteilterm und nicht auf eventuelle Distributor-Verpackungen oder Kartonmengen.
