Bremsseil Knott 1130/1340Seillänge 1340 Mm

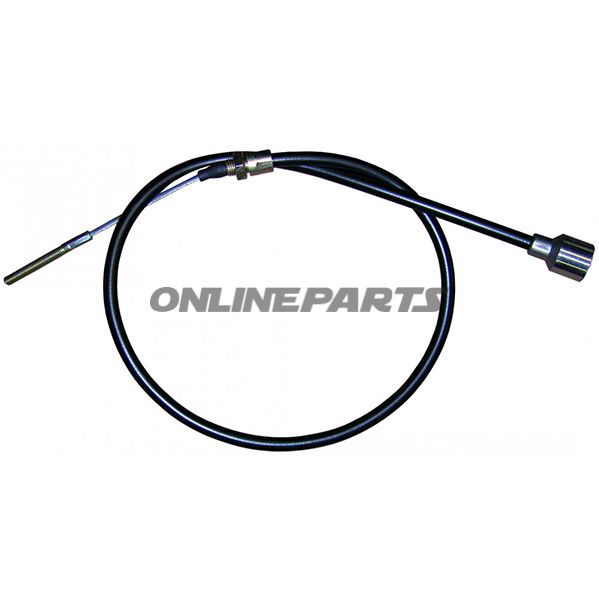

Bremszug Knott 1130/1340 mit Glocke für Auflauf- und Anhängerbremsen

Dieser Bremszug von Knott (GTIN: 6665D, MPN: 338.48.23) ist eine fertige Bowden-Lösung mit Glocke, konzipiert für mechanisch gesteuerte Trommelbremsen in Anhänger-Systemen und leichten Anhängerwagen. Das Produkt ist vorgesehen zur Verwendung als Zug- oder Druckseil in Bremssystemen, bei denen eine Kabelführung durch eine äußere Glocke für korrekte Funktion und Spielkontrolle erforderlich ist.

Funktion

• Das Bowdenkabel führt das innere Stahlllsekabel, das die mechanische Kraft vom Bremshebel oder dem justierbaren Spannarm auf die Brems-Trommel überträgt.
• Die Glocke (Aussenrohrabschluss) ermöglicht das Montieren des Kabels in eine Halterung oder ein Haltergehäuse und gleichzeitig eine reibungslose Überleitung des Kabels, wodurch Verschleiß reduziert und Bindungen minimiert werden.
• Die Längen geben die Maße des Hülsen-/Hohlzugs und des Stahllkabels an, sodass Sie das passende Teil für Ihre Anwendung ohne umfangreiche Anpassungen auswählen können.

Material und Eigenschaften

• Inneres Stahlllskabel: galvanisierte Drahtstange, ausgelegt, um Zugkräften standzuhalten und eine vorhersehbare Verlängerung unter Belastung zu gewährleisten.
• Außenhülle: formstabiler Bowden-Hüllenzug, der lineare Bewegung der Innensehne sicherstellt und vor Schmutz und Feuchtigkeit schützt. Die innere Durchmesser der Glocke beträgt 19 mm (innere Maße), dimensioniert, um in Standardhalterungen für Knott-Systeme zu passen.
• Endstücke und Anschlüsse: werkseitig montierte Endstücke für einen schnellen Austausch und eine einheitliche Passform, minimieren den Bedarf an weiterer Anpassung bei der Montage.

Technische Abmessungen

• Hülsenlänge (Housingslänge): 1130 mm
• Stahlllskabel-Länge (Reblänge): 1340 mm
• Innendurchmesser der Glocke: Ø 19 mm (innere Maße)

Kompatibilität

• S geeignet für Knott-Systeme sowie vergleichbare Modelle von Schlegl, Nieper, Avonride und BPW (neue Ausführung).
• Überprüfen Sie die konkreten Montagemessungen (Abstand zwischen Befestigungen, Typ der Endstücke und erforderliche Freistellungslänge) vor der Montage, um korrekte Bewegungsbedingungen und Bremsfunktion sicherzustellen.

Praktische Anwendung und Installation

• Verwenden Sie die Hülsenlänge des Kabels als Referenz bei der Positionierung in Halterungen und Durchführungen in den Fahrzeugrahmen.
• Stellen Sie eine korrekte Kabelspannung und Einstellung nach der Montage sicher; Vorspannung beeinflusst sowohl die Handlungsleistung als auch das Spiel in den Bremsbacken.
• Vermeiden Sie scharfe Knicke und Einkerbungen der Hüllen bei der Befestigung, um Reibungseigenschaften zu erhalten und die Lebensdauer der Bauteile zu verlängern.

Weitere Informationen

Das Produkt wird von Knott geliefert und ist mit der Herstellernummer 338.48.23 (MPN) und GTIN 6665D gekennzeichnet. Die Beschreibung deckt die Standardausführung für mechanische Bremssysteme ab; angegebene Längen sind Fertigungsmaße und sollten mit den Originalteilen des Fahrzeugs oder der technischen Zeichnung beim Austausch abgeglichen werden.
