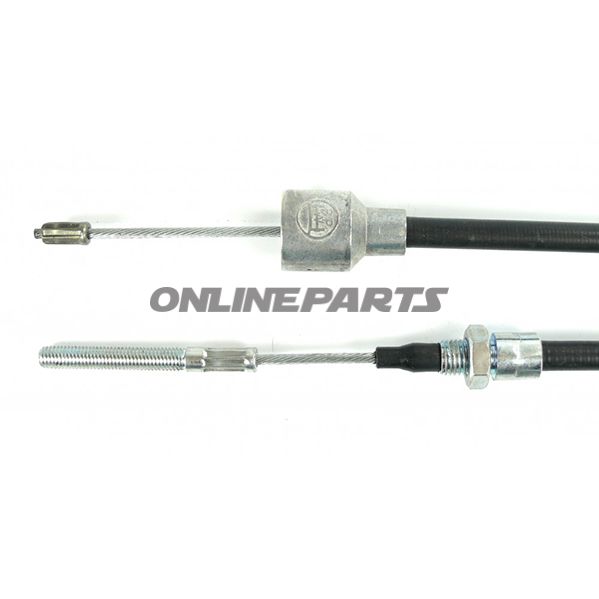

Bremsseil BPW 930/1155 mit Klappe — Bremskabel für BPW-Bremssysteme
Produktübersicht: Dies ist ein Bremskabel (Bowden-Kabel) von BPW, MPN 338.31.89, GTIN O5.089.33.80.0. Das Kabel ist für den Einsatz in spezifischen BPW-Bremseinheiten konzipiert und wird mit einer Klappe (Außenschalen-Ende) mit einem Innendurchmesser von 24 mm geliefert.
Funktion: Die primäre Funktion des Bremskabels besteht darin, die Zugbewegung von der Handbedienung oder mechanischen Lenkarme an den Bremsmechanismus zu übertragen. Das Kabel besteht aus einem inneren Drahtkern (Wire), der in einer äußeren Hülle (Hülse) gleitet. Die Klappe sorgt für korrekte Positionierung und Abdichtung bei der Montage in der Bremsvorrichtung oder am Fuß, sodass die Zugkraft direkt übertragen wird, ohne seitliches Spiel.
- Anwendung/Kompatibilität: Passend zu BPW-Bremsmodellen S 2005-7, S 2035-7, 2304-7 und S 2504-7. Wird typischerweise bei mechanisch betriebenen Bremsen an Anhängern und Chassis verwendet, die die oben genannten BPW-Einheiten nutzen.
- Maße und Geometrie: Innenlänge (Hülsenlänge): 930 mm. Zuglänge (Drahtlänge): 1155 mm. Klappe (Ende) Ø: 24 mm.
Materialauswahl und Eigenschaften: Das Kabel besteht aus einem Mehrdraht-Drahtkern, um die notwendige Zugfestigkeit und Flexibilität bei wiederholter Bewegungen zu gewährleisten. Die äußere Hülle ist mit einer steifen, formstabilen Konstruktion ausgeführt, um die Kabelgeometrie beizubehalten und Spiel zu reduzieren. Die Klappe besteht aus Metall/Plastikkomponenten (je nach BPW-Standard) mit einer Auslegung für Montagebohrungen von 24 mm, was eine stabile Führung des Drahtes beim Eintritt in die Bremsarme ermöglicht.
Technische Vorteile in der Praxis:
- Maßgenau abgestimmt auf die angegebenen BPW-Bremsaggregationen, für direkten Austausch ohne größere Anpassungen.
- Die Konstruktion zielt darauf ab, Reibung und Spiel zwischen Draht und Hülle zu minimieren, was eine vorhersehbare Bremsbetätigung gewährleistet.
- Standardisierte Klappe Ø 24 mm für kompatible Montage in BPW-Häusern und Befestigungen.
Montage und Wartung: Beim Austausch des Bremskabels den Anweisungen des Herstellers zum Festziehen und Einstellen folgen. Endanschlag, Schmierung (falls relevant) prüfen und sicherstellen, dass Klappe/Enden korrekt sitzen, um falsche Belastung oder Biegung des Drahts zu vermeiden. Darauf achten, dass die Enden der Kabelhülle sauber sind und fest in ihren Haltern sitzen, damit kein ungleichmäßiges Spiel oder scharfe Winkel entstehen.
Identifikation: Marke: BPW. MPN: 338.31.89. GTIN: O5.089.33.80.0. Diese Informationen können bei der Überprüfung der Kompatibilität des Ersatzteils mit Fahrgestell- oder Bremsteilkomponenten sowie bei der Bestellung des genauen Ersatzteils verwendet werden.
Hinweise: Der Produkttext gibt die Maße und die Kompatibilität an, die BPW für diese Art Bremskabel spezifiziert. Falls Kontrollmessungen in Verbindung mit älteren oder modifizierten Installationen erforderlich sind, empfiehlt es sich, die tatsächlichen Abmessungen des vorhandenen Kabels mit den angegebenen 930 mm Hülsenlänge und 1155 mm Drahtlänge sowie Ø 24 mm Klappe vor der Montage zu vergleichen.
