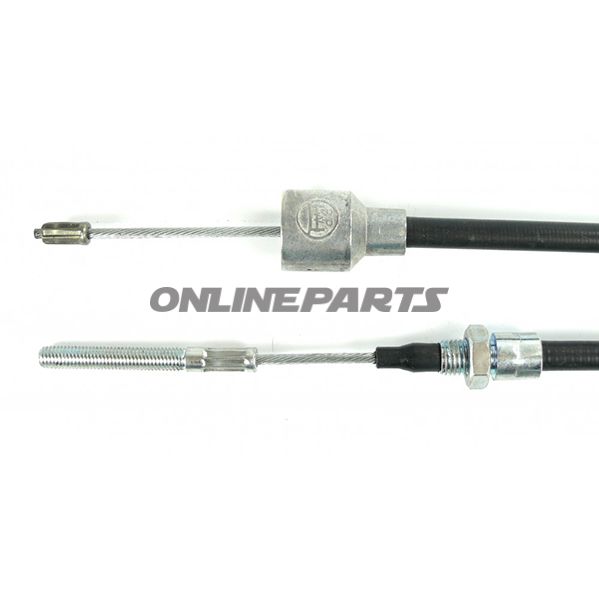

Bremsseil BPW 1630/1855 mit Glocke für Bremsarmatur
Dieses Bremsseil (Bowden-Kabel) von BPW ist für die mechanische Betätigung von Bremssystemen auf Anhängern und entsprechenden Bremsarmaturen ausgelegt. Das Produkt ist mit BPW gekennzeichnet und identifiziert sich mit MPN 338.31.48 sowie GTIN O5.089.33.88.0, was eine einfache Zuordnung zu Ersatzteilübersichten und -listen ermöglicht.
Die Funktion ist einfach und bekannt: Innerhalb liegt eine Zugdraht, die Kraft von einem Bedienungspunkt zum Bremshebel an der Achse überträgt. Die Außenhülle (Bowdenkappe) trägt Druck und führt den Draht, während eine Endkapsel eine korrekte Befestigung im Halter der Bremsarmatur sichert. Die richtige Länge und Glockendimension sind entscheidend für eine präzise Funktion und korrekte Bewegungsverhältnisse.
- Kompatibilität: Angegeben zur Verwendung mit Bremsarmaturen S 2005-7, S 2035-7, 2304-7 und S 2504-7.
- Endabdeckung/Länge der Hülle (Hüllenlänge): 1630 mm — dies ist die Länge der Außenhülle, die zu Führungspunkten und Befestigungen passen muss.
- Seillänge / Drahtlänge: 1855 mm — Gesamtlänge des Zugdrahts von Ende zu Ende.
- Glocke (Glocke): Ø 24 mm — die Endkappe hat einen Durchmesser von 24 mm für eine korrekte Passung in dem Halter der Bremsarmatur.
Materialwahl und Eigenschaften: Die Außenhülle ist nach Standardpraxis für Bowdenkabel ausgeführt, mit einer starren, druckfesten Hülle um einen gleitenden Innendraht. Der Draht besteht typischerweise aus verzinktem oder rostfreiem Stahldraht mit mehrdrähtigem Geflecht, um Flexibilität und Zugfestigkeit zu erreichen. Die Glocke ist typischerweise aus Metal gegossen oder geprägt, um mechanische Haltbarkeit und eine genaue Passform zu gewährleisten. BPW wird als Hersteller/Marke angegeben, was in der Praxis bedeutet, dass die Abmessungen und Toleranzen auf BPW-Bremskomponenten abgestimmt sind.
Technische Überlegungen bei der Montage:
- Bereiten Sie Führungswege und Befestigungspunkte vor — prüfen Sie, ob die Hüllelänge von 1630 mm zu Rahmen- und Halterpositionen passt. Falsche Hüllelänge kann zu erhöhter Reibung oder Fehlfunktionen führen.
- Stellen Sie sicher, dass die Endkappe mit Ø 24 mm korrekt im Halter der Bremsarmatur sitzt, um seitliches Spiel und ungleichmäßige Zugkräfte zu vermeiden.
- Schneiden Sie den Zugdraht nicht unnötig zu; die Anpassung erfolgt durch Justierung am Bremsarmatur, sodass die Drahtlänge von 1855 mm einen korrekten Freiraum und vollständige Betätigung ermöglicht.
- Nach der Montage: Prüfung der reibungslosen Bewegung und Abwesenheit von Knicken im Hüller. Falls nötig Kontaktflächen mit dem empfohlenen Schmiermittel schmieren, vermeiden Sie das Eindringen von Öl in das Gehäuse, wo es Schmutz anziehen kann.
Bemerkungen: GTIN O5.089.33.88.0 und MPN 338.31.48 werden oft in Ersatzteilkatalogen verwendet und können helfen, das genaue Ersatzteil für BPW-Bremsarmaturen zu finden. Die Produktabmessungen (Hüllenlänge 1630 mm, Drahtlänge 1855 mm und Glocke Ø 24 mm) sind die entscheidenden Parameter für eine korrekte Passform.
Wenn Sie diese Bremsseil mit vorhandenen Komponenten vergleichen müssen, empfiehlt es sich, sowohl Hüllen- als auch Drahtlänge sowie Glockenöffnung an der Montagestelle, an der das Kabel sitzen soll, zu messen und mit den angegebenen Werten zu vergleichen.
