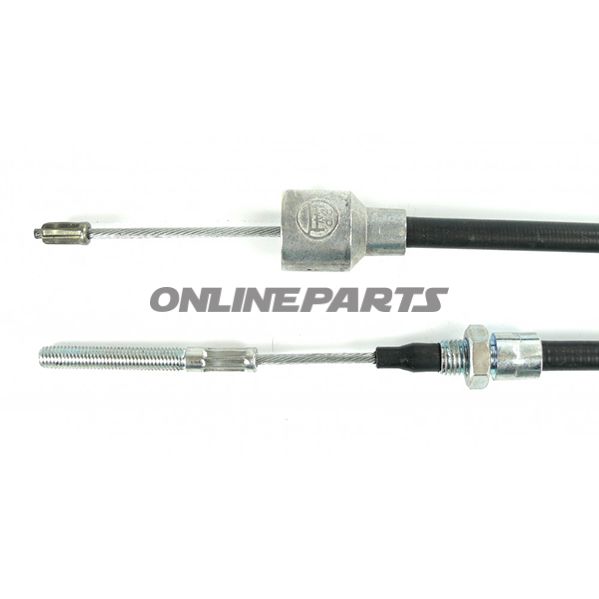

Bremszug BPW 1430/1655 mit Glocke für BPW‑Trommelbremsen
Produktübersicht: Dieser Bremszug von BPW (MPN: 338.31.22, GTIN: O5.089.33.86.0) ist ein Bowden‑Bremskabel‑Design, konzipiert für BPW‑Trommelbremsanwendungen mit den Spezifikationen S 2005‑7, S 2035‑7, 2304‑7 und S 2504‑7. Das Kabel wird mit einer vorgefertigten Glocke (Gabel/Endstück) mit einem Innendurchmesser von 24 mm geliefert.
Funktion: Der Bremszug dient als das flexible Zugmittel zwischen Bremshebel/Aktuator und dem Bremsmechanismus in Trommelbremsen. Wird der Hebel betätigt, wird die Kraft über den Innendraht in einer Hülle übertragen, wodurch Bremsarme oder Bremsklinken aktiviert werden. Die Glocke (Endsteil) sorgt für eine korrekte mechanische Fixierung am Bremsarm oder Halter und verhindert das Ausfedern des Drahts unter Belastung.
- Hüllen-/Gehäuselänge (Hüllenlänge): 1430 mm — die feste äußere Hülllänge, die für korrekte Reibung und Bewegungsführung sorgt.
- Draht-/Seillänge (Seillänge): 1655 mm — die gesamte Drahtlänge von Ende zu Ende, inklusive des freilaufenden Abschnitts, der im Bremsarm/Aktuator montiert wird.
- Glocke (Glocke): Ø 24 mm — Standardabmessung für passende Passform im BPW‑Trommelhalter.
Materialien und Eigenschaften: Der Draht ist aufgebaut wie ein traditionelles Bowden‑System: ein flexibler Stahldraht (Drähte verdreht, um Zugkraft und etwas Verlängerungskontrolle zu geben) in einer äußeren Hülle, typischerweise mit innerem Gleitschicht, um Reibung zu minimieren und gleichmäßige Bewegung zu gewährleisten. Die Glocke/Endteil ist aus formstabilem Metall hergestellt, dimensioniert, um wiederholte Belastungen und normale Korrosion bei ordnungsgemäßer Wartung zu widerstehen.
Kompatibilität und Anwendung: Das Produkt ist für BPW‑Bremsentypen S 2005‑7, S 2035‑7, 2304‑7 und S 2504‑7 spezifiziert. Die Maße (1430 mm Hülle / 1655 mm Draht) sind bei einem Austausch relevant, um korrekten Montageabstand, Bewegungsbereich und eine ordnungsgemäße Passung des Kabelendes im Halter des Bremsarms sicherzustellen. Benutzer sollten Maße mit dem vorhandenen Kabelweg und Befestigungspunkten vor der Montage überprüfen.
Installation und Wartung:
- Prüfen Sie, ob Hülle und Draht unbeschädigt sind, vor der Montage. Eine beschädigte Hülle erhöht die Reibung und verschleißt Komponenten schneller.
- Stellen Sie sicher, dass der Glocke korrekt im Halter des Bremsarms positioniert ist, damit Kräfte ohne seitliche Belastung übertragen werden.
- Nach der Montage Spield/Justierung gemäß den Anweisungen des Bremsenherstellers einstellen, um korrekten Freigang und Ansprechverhalten zu gewährleisten.
- Wartung durch regelmäßige Inspektionen auf Rost, Drahtbruch oder Verschleiß der Hülle; bei sichtbaren Schäden ersetzen.
Technische Anmerkungen: GTIN O5.089.33.86.0 und MPN 338.31.22 belegen diese spezifische Konfiguration mit Glocke Ø 24 mm und den genannten Längen. Die BPW‑Marke zeigt an, dass die Komponente für BPW‑Bremsausrüstung vorgesehen ist und zu den Werten passt, die typischerweise in ihren Trommelsystemen verwendet werden.
Sicherheit: Bremskabel sind sicherheitsrelevante Bauteile. Die Montage sollte von qualifizierten Mechanikern oder Personen mit entsprechender Erfahrung durchgeführt werden. Nach der Montage müssen die Bremsen unter kontrollierten Bedingungen getestet werden, bevor der normale Betrieb beginnt.
