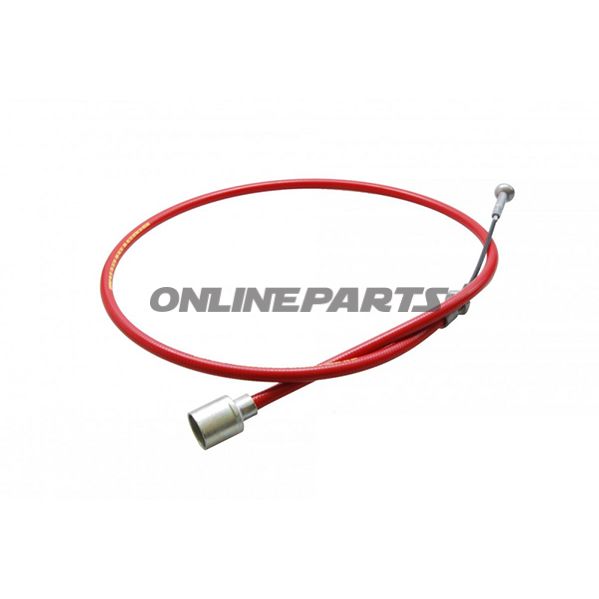

Bremsseil Al-Ko 890/1086

Bremsseil für AL-KO-Achsen (890 mm Mantellänge / 1086 mm Seillänge) mit Schelle und Nippel

Produkt: Bremsseil, vorgesehen für manuelle Park- oder Notbremsanlagen bei AL-KO-Achsen. Das Produkt wird von AL-KO geliefert und wird in den Herstellerunterlagen auch als MPN 338.21.73 identifiziert. GTIN/Artikelnummer ist angegeben als 247.284.

Funktion

• Überträgt mechanische Zugkräfte von einem Griff oder Hebel auf die Bremsmechanik der Achse über einen inneren Stahldraht (Seil) und eine äußere Hülle ( Bowden).
• Der mitgelieferte Schelle (Glocke) an der Hülse fungiert als Stopp-/Verankerung gegen das Bremsgehäuse der Achse und gewährleistet korrekte Positionierung und Bewegungsumfang.
• Der Nippel am Ende sorgt für eine sichere Befestigung des Drahtendes am Griff oder am Kupplungspunkt des Bremshebels.

Maße und Kompatibilität

• Hülselänge (Außenschale): 890 mm — dies ist die äußere Länge der Bowdenhülle.
• Seillänge (Drahtlänge): 1086 mm — Länge des inneren Stahldrahts gemessen vom Nippel bis zum Drahtende.
• Scheibe: Ø 26 mm (Außendurchmesser) — Maß, das auf das Bremsgehäuse der Achse trifft.
• Kompatibel mit AL-KO-Achsen ab Baujahr 1997 und später, bei denen ein entsprechendes mechanisches Bremssystem verwendet wird.

Materialien und Bauweise

• Innerer Draht: gehärteter Drahtstahl ausgelegt für Zugbelastung und wiederholte Bewegungen. Abweichungen im Drahtdurchmesser können je nach Fertigungsstandard auftreten, die Ausführung folgt jedoch den Anforderungen von AL-KO an mechanische Festigkeit.
• Außenhülle: flach oder spiralfasst aus Stahldraht mit Kunststoffbeschichtung zum Korrosionsschutz und zur Verringerung von Reibung. Das Material der Glocke ist typischerweise aus gedrücktem Stahl oder verzinntem Stahl für Dimensionsstabilität bei der Montage.
• Nippel: Metallnippel dimensioniert, um sicher im Griff oder Bremshebel ohne Spiel zu sitzen.

Technische Vorteile und praktische Hinweise

• Vorausgelegte Längen ermöglichen den Austausch eines bestehenden Kabels ohne weiteren Schnitt oder Anpassungen in vielen Standardinstallationen für AL-KO-Achsen.
• Der Schellen-Durchmesser Ø 26 mm ist entscheidend für eine korrekte Passform am Verankerungspunkt des Bremsgehäuses; eine falsche Glocke kann zu Fehllage oder erhöhtem Verschleiß führen.
• Materialwahl (Drahtstahl und korrosionsgeschützte Hülle) bietet eine akzeptable Lebensdauer unter normalen Betriebsbedingungen, regelmäßige Inspektion von Drahtabnutzung und Hüllenbruch wird jedoch bei intensiver Nutzung oder in korrosiven Umgebungen empfohlen.

Montage und Anpassung

• Stellen Sie sicher, dass die vorhandene Halterung- und Glockenposition an der Achse vor dem Kauf geprüft wird, um die Passform Ø 26 mm zu bestätigen.
• Die Zughülle sollte rechtwinklig zugeschnitten und mit einem passenden Hüllende oder Ferrule abgeschlossen werden, um eine korrekte Verriegelung am Montagepunkt zu gewährleisten.
• Nach der Montage wird das Gleiten und die Reibung über die gesamte Länge sowie die korrekte Fixierung des Nippels am Bedienhebel geprüft.

Identifikation

• Marke: AL-KO — das Produkt ist für AL-KO-Achsensysteme hergestellt und folgt den Produktspezifikationen des Herstellers.
• MPN (Artikelnummer): 338.21.73 — wird bei Bestellung oder Suche in Ersatzteillatalogen verwendet.
• GTIN/Artikelnummer: 247.284 — verwenden Sie diese Nummer zur eindeutigen Identifikation bei Versendung oder Lagerverwaltung.

Im Zweifelsfall zur Kompatibilität empfehlen wir, Maße (Hülselänge, Seillänge und Glocke-Ø) mit der bestehenden Kabelinstallation zu vergleichen oder technische Dokumentation der konkreten AL-KO-Achsenmodell zu konsultieren.
