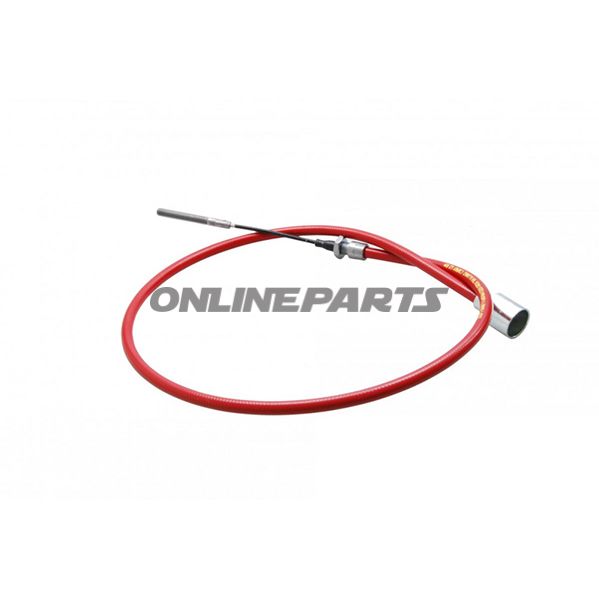

Bremsseil AL-KO 1320/1530 mit Glocke

Bremsseil mit Glocke für AL-KO 1320/1530 (für äußeren Ø 26 mm)

Produkt: Bremsseil (Bowdenkabel) mit Glocke von AL-KO. Dieses Produkt entspricht der AL-KO-Artikelnummer 299713 und wird unter MPN 338.02.35 vermarktet. GTIN der Komponente ist 299.713.

Beschreibung und Funktion:

• Dies ist ein mechanisches Bremsseil, das für den Einsatz in Park- und Handbremsanwendungen vorgesehen ist, bei dem ein Seil mit Glocke (Formteil am Ende) durch eine Hülse oder Kabelkanal mit äußerem Ø 26 mm montiert werden muss.
• Die Form der Glocke (oft als „Glocke“ auf Deutsch bezeichnet) ermöglicht es, das Seil in einer runden Hülse oder dem Seilanschluss zu zentrieren und zu fixieren, was Spiel reduziert und eine gleichmäßige Bewegung des Drahts bei der Betätigung des Bremsmechanismus sicherstellt.
• Das Seil überträgt Zugbewegungen vom Bremsgriff oder -hebel auf das Bremsarm und ist für wiederholte Belastungen ausgelegt, wie sie typischerweise bei Anhänger-, Wagen- und kleineren Maschineneinsatzungen auftreten.

Dimensionen und Anschluss:

• Hülsenlänge: 1320 mm (Hülse/Umschluss entlang des Seils gemessen).
• Seillänge (Drahtlänge): 1530 mm (freier Draht innerhalb der Hülse).
• Auge/Augebohrung: 18 x 7,5 mm – dieses längliche Augenprofil muss zu empfangenden Tragbolzen oder Nieten/Schraubmontagen am Bremsarm passen.
• Außenmaße: ausgelegt für die Montage in eine Hülse/Öffnung mit äußerem Durchmesser 26 mm.

Material und Eigenschaften:

• Draht: typischer Stahldraht (mehrdrahtig) mit Oberflächenbehandlung zum Korrosionsschutz. Die Konstruktion ist auf Flexibilität und hohe Ermüdungsfestigkeit bei wiederholter Bewegung ausgelegt.
• Hülse/Glocke: formgegossenes oder presstoles Metall (wahrscheinlich galvanisiert oder lackiert) zur sicheren Passung in Ø 26 mm Kanälen und um eine stabile Lagerung für Drahtbewegungen zu gewährleisten.
• Aufhängungen: augeförmig 18 x 7,5 mm sind für Standardbolzen oder Nieten dimensioniert; Materialwahl und Toleranzen bedeuten weniger Spiel und längere Lebensdauer bei korrekter Montage.

Kompatibilität und Anwendung:

• Original AL-KO-Teilenummer 299713, geeignet für Maschinen und Anhänger, die AL-KOs Bremskomponenten und Seilsysteme mit den angegebenen Maßen verwenden.
• Kann als Ersatzteil oder bei Austausch verschlissener Bremsseile verwendet werden, vorausgesetzt, dass Hülselenlänge, Drahtreichweite und Augenabmessungen mit der vorhandenen Installation übereinstimmen.

Montage und Wartung:

• Überprüfen Sie, ob Hülse- und Drahtlängen zum Rahmen und zum Bremsarm vor der Montage passen. Falsche Länge kann zu eingeschränkter Funktionsfläche oder erhöhter Abnutzung führen.
• Sorgen Sie für eine korrekte Schmierung der beweglichen Verbindungen gemäß den Herstellervorgaben, um Reibung und Korrosion zu minimieren.
• Spannen Sie Augeenden mit passenden Bolzen/Nieten und verwenden Sie Sicherungsmethoden wie Sicherungsmuttern oder Splitbolzen bei Bedarf.

Identifikation:

• Marke: AL-KO — bekannter Hersteller von Fahrwerk- und Bremskomponenten für Anhänger und leichtes Fahrzeug
• MPN (Herstellerartikelnummer): 338.02.35.
• GTIN / AL-KO-Nr.: 299.713 (vom Hersteller angegeben).

Bemerkungen:

• Diese Beschreibung basiert auf den angegebenen Maßen und Herstellerinformationen. Wenn Sie sich bezüglich der Kompatibilität unsicher sind, vergleichen Sie Abmessungen und Augenmaße mit der bestehenden Seilinstallation oder kontaktieren Sie die AL-KO-Dokumentation für das Fahrzeug.
• Es sind im gelieferten Datenblatt keine alternativen technischen Spezifikationen wie maximale Zugkraft oder Materialkategorien angegeben; bei Bedarf solcher Werte empfehlen wir technische Dokumentation von AL-KO.
