Bremsseil Al-Ko 1130/1326

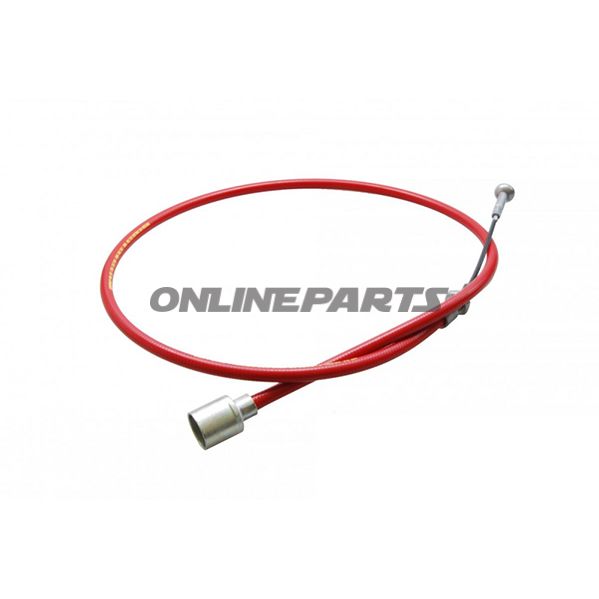

Bremsseil (Bowden-Kabel) für AL-KO-Achsen mit Pilzkopf und Glocke Ø26 mm

Dieses Produkt ist ein Bremsseil/ Bowden-Kabel, das für AL-KO-Achsen ab dem Modelljahr 1997 geeignet ist. Das Produkt wird von AL-KO bereitgestellt und intern mit MPN 338.21.65 und GTIN 247.286 identifiziert.

Funktion

• Das Bremsseil überträgt die mechanische Zug- oder Druckkraft von der Handbremse auf die interne Mechanik des Bremssystems im Lager über ein flexibles Kabel (Bowden-Kabel).
• Der Pilzkopf (Nippel/Endteil) und die angebrachte Glocke (Gummikappe) sorgen für eine korrekte Montage im Achshalter und schützen das Kabel vor Schmutz und Feuchtigkeit am Eintrittspunkt.
• Die Abmessungen und Längen entsprechen den Anforderungen der AL-KO-Achsen, sodass die Bewegung des Bremssystems ohne Spiel oder falsche Einstellung übertragen wird.

Material und Aufbau

• Das Kabel ist als Standard-Bowden-System ausgeführt: ein innerer Drahtfaden (Spiralkabel) wird von einer äußeren Hülle/Schale umgeben. Die äußere Hülle sorgt für korrekten Kontakt und schützt das innere Kabel vor Umwelteinflüssen.
• Der Pilzkopf/Nippel besteht aus einem Material mit ausreichender Haltbarkeit, um wiederholter Belastung standzuhalten und gleichzeitig die bei der Bremsung erforderliche Bewegung zu tolerieren.
• Der beiliegende Gummikappe (Ø 26 mm äußere Abmessung) bildet eine Dicht- und Schutzvorrichtung am Kabeleingang in der Achse, wodurch das Risiko von Korrosion und Eindringen von Schmutz reduziert wird.
• Die Materialauswahl ist praktisch und geeignet für den Straßenverkehr; es wurden keine überdimensionierten Legierungen oder unrealistische Aussagen über Lebensdauer verwendet — das Kabelsystem ist für den normalen Gebrauch und Wartung ausgelegt.

Technische Daten und Maße

• Schlauchlänge (Hülle): 1130 mm
• Kabellänge (Stahlseil): 1326 mm
• Außendurchmesser der Glocke: Ø 26 mm
• Geeignet für: AL-KO-Achsen ab Baujahr 1997 und später

Kompatibilität und Montage

• Das Produkt ist für AL-KO-Achsen spezifiziert und sollte gemäß den Anweisungen des Herstellers für Achsenelemente montiert werden. Prüfen Sie die Abmessungen (Schlauchlänge und Kabelänge) mit dem vorhandenen Kabel beim Austausch.
• Bei der Montage ist es wichtig, eine korrekte Befestigung von Nippel/Pilzkopf im Achshalter sicherzustellen und die korrekte Sitzung der Gummikappe, um das Eindringen von Schmutz zu vermeiden.
• Nur mit dem Kabel gleichen Längen und Glockenäquivalenz austauschen, um die geometrische Funktion des Bremssystems und Einstellmöglichkeiten beizubehalten.

Praktische Hinweise für Mechaniker

• Überprüfen Sie immer die Gleitleistung des Kabels vor der Montage; wenn der Mantel oder der innere Draht Abnutzung, Rost oder grobe Verformungen aufweist, sollten Teile ausgetauscht werden, um eine ungleichmäßige Bremswirkung zu vermeiden.
• Schmierung sollte auf die vom Hersteller empfohlenen Stellen beschränkt werden; Übermaß an Schmierung kann Schmutz anziehen und die Lebensdauer der Komponente verkürzen.
• GTIN (247.286) und Herstellerkennzeichen AL-KO erleichtern das Zuordnen des Ersatzteils zur entsprechenden Achsart beim Einkauf oder der Bestellung.

Identifikation

• Marke: AL-KO
• MPN: 338.21.65
• GTIN: 247.286
