Bremsscheibe, schwimmend RAC für Vorder-/Hinterachse Verwendung an Sport-/Straßenmotorrädern

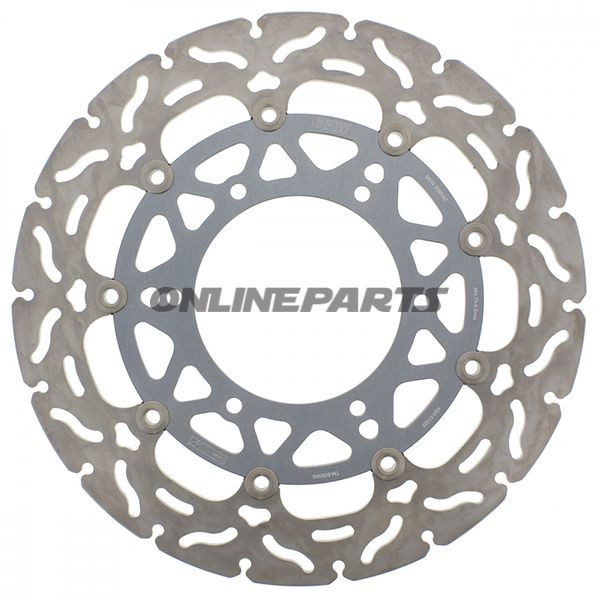

Produkt: TRW schwimmende Bremsscheibe (RAC) – GTIN 3322938298807, MPN 788.00.37. Geliefert von TRW und ausgeführt in der RAC-Variante, die geschlitzte Bremsscheibenkantendetails mit einer gefrästen äußeren Kontur kombiniert.
Funktion und Platzierung: Diese Bremsscheibe ist für die Montage an der Radnabe als Kontaktfläche für Bremsscheiben und Bremsbeläge vorgesehen. Als schwimmende Konstruktion besteht die Scheibe aus einem gehärteten Stahlaußenring mit einem gefrästen, anodisierten Aluminium-Innenring (Träger), was eine gewisse Bewegung zwischen Ring und Träger ermöglicht. Die schwimmende Bauweise reduziert wärmeinduzierte Verzerrungen und hilft, einen stabilen Druckpunkt unter Last zu erhalten.
Material und Eigenschaften:
- Außenring: Extrem formstabiler und gehärteter Stahl mit Präzisionsschliff (Dickenabweichung max. 0,02 mm), um Vibrationen zu reduzieren und einen gleichmäßigen Kontakt zu den Bremsbelägen zu gewährleisten.
- Träger: Titanfarbig eloxiertes, gefrästes Aluminium zur Gewichtsreduktion und kontrollierten Wärmeabgabe.
- Floats und Spannung: Hochwertige rostfreie Stahl-Floats, die mit Wellen- oder Spannscheiben gehalten werden, wodurch Klappern zwischen Ring und Träger eliminiert wird.
- Oberfläche/Legierung: Speziallegierung und korrosionshemmende Behandlung zur Reduzierung von Angriffen über die Zeit. Laserbearbeitung ermöglicht ein Leichtbauprofil mit feinen Konturen.
Technische Daten (ausgewählt):
- Außendurchmesser: 310 mm
- Innendurchmesser: 110,8 mm
- PCD: 132 mm
- Anzahl der Bolzen: 6 (Bolzen-Ø: 8,3 mm)
- Dicke: 5 mm
- Konstruktion: Schwimmend (floating)
Anwendungstyp und Wert für Fahrzeugtyp: Basierend auf den kompatiblen Modellen (Suzuki GSX-S1000 von 2015–2022) gehört diese Scheibe zum Sport-/Straßensegment mit sowohl täglichem Stadtverkehr als auch höherem Tempo auf der Landstraße. An diesem Typ von Motorrad hilft eine schwimmende Scheibe, ein konstantes Bremsgefühl unter wiederholter Belastung zu gewährleisten, verringert Verzug bei starker Fahrvariabilität und bietet eine gleichmäßige Wärmeabgabe bei starkem Bremsen, ohne die Eigenschaften zu übertreiben.
Kompatibilitätszusammenfassung: Passt unter anderem zu Suzuki GSX-S 1000-Serie (Modelle von ca. 2015–2022).
Montage und Wartung:
- Überprüfen Sie die Bolzenlöcher und PCD-Widerstand bei der Montage für die korrekte Passform; verwenden Sie die angegebenen Maße (PCD 132 mm, Bolzenloch-Ø 8,3 mm).
- Bei der Montage: Reinigen Sie die Kontaktflächen, vermeiden Sie Fett auf den Reibflächen und ziehen Sie die Bolzen nach den aktuellen Herstelleranweisungen in einem Sternmuster an.
- Nach der Einlaufphase (break-in) sollte die Scheibe visuell auf Unebenheiten und Wärmeflecken inspiziert werden; präzises Schleifen minimiert Vibrationen, aber Aufmerksamkeit auf die Montage ist entscheidend.
- Vermeiden Sie aggressive Reinigungsmittel auf dem eloxierten Träger; verwenden Sie Bremsenreiniger, der für Reibkomponenten geeignet ist.
Verwandte Teile zur Überprüfung:
- Bremsbeläge: Stellen Sie sicher, dass die Bremsbeläge kompatibel sind (TRW-Lucas-Serie wird als geeignet erwähnt) und beurteilen Sie den Verschleiß vor der Montage.
- Montagebolzen und Distanzscheiben: Überprüfen Sie auf korrekte Dimension und Korrosion; ersetzen Sie, wenn deformiert oder beschädigt.
- Nabenflansch und Lager: Überprüfen Sie auf Planheit und Spiel, da diese die Arbeitsbedingungen der Scheibe beeinflussen.
Zusätzliche Hinweise: Alle Varianten (Allround, RAC und EC Offroad) werden mit ABE gemäß Herstellerangabe geliefert. Die präzise Oberflächenschleifung der Scheibe und die schwimmende Konstruktion sind darauf ausgelegt, einen konstanten Druckpunkt und reduzierte Vibrationen unter normalem Gebrauch zu gewährleisten. TRW (MPN 788.00.37, GTIN 3322938298807) gibt die Kompatibilität mit den aufgeführten GSX-S 1000 Modellen an – überprüfen Sie immer die Teilenummer und Maße gegen die Spezifikationen Ihres Motorrads vor dem Kauf.
Kompatible Fahrzeuge (Beispiele):
- Suzuki GSX-S 1000 (2015–2022) und Varianten wie GSX-S 1000 A, F, FA, UF, SRQ, STQ, RQ usw.
