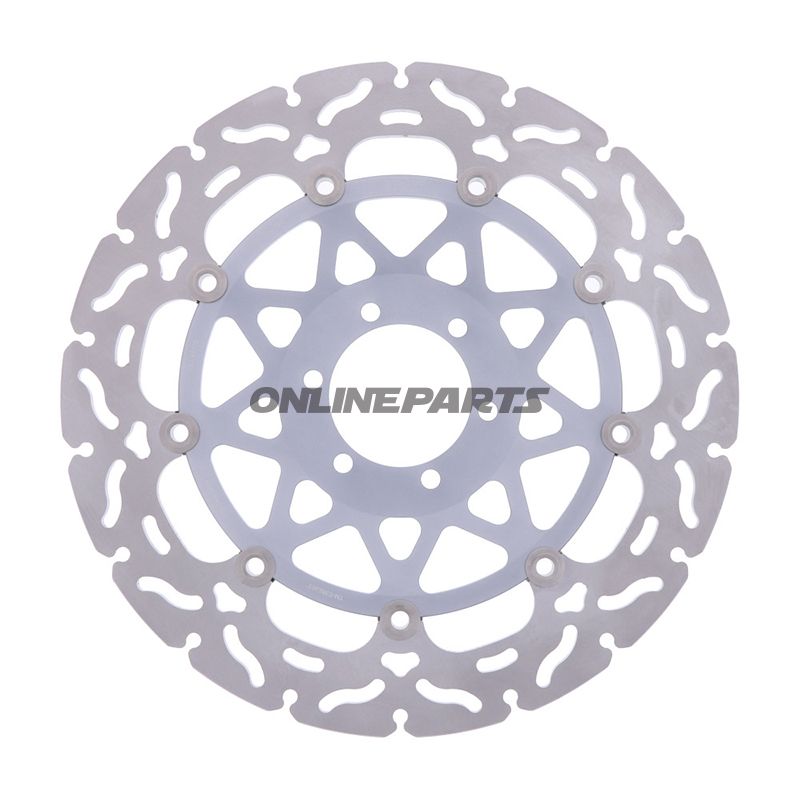

Bremsscheibe, schwimmend TRW RAC für die Vorderachse
Beschreibung und Funktion
Diese schwimmende Bremsscheibe von TRW (GTIN 3322938023812, MPN 788.02.31) ist für Vorderbremsen entwickelt und kombiniert einen harten, formstabilen Stahlarbeitsring mit einem mehrteiligen, Aluminium-Innenring, um Wärmeaufbau und Verformung unter Belastung zu begrenzen. Die schwimmende Konstruktion ermöglicht eine kontrollierte Bewegung zwischen Arbeitsring und Nabenring, was Temperaturspannungen ausgleicht, einen konstanten Druckpunkt sichert und das Risiko von Vibrationen und Geräuschen reduziert.
Materialien und Eigenschaften
- Arbeitsfläche aus gehärtetem, formstabilem Stahl: geringer Verschleiß und verbesserte Lebensdauer im Vergleich zu einzelnen Standards.
- Innenring aus gefrästem, anodisiertem Aluminium (Titanfarbe): verringert das Gewicht und unterstützt die Kühlung, ohne die Steifigkeit zu beeinträchtigen.
- Hochwertige rostfreie Stahl-Floaters, ausgestattet mit Wells-Unterlegscheiben, um die Montage in der richtigen Spannung zu halten und Klappern zu vermeiden.
- Präzisionsschliff der Reibfläche (Toleranzen bis zu 0,02 mm), um Unebenheiten zu reduzieren und die Belagsanpassung zu verbessern.
- Oberflächenbehandlung und eine Speziallegierung auf dem Stahlring zur Begrenzung von Korrosion.
Technische Daten (ausgewählt)
305 mm Außendurchmesser · 64 mm Innendurchmesser · PCD 80 mm · 6 Montagebolzen, Bolzenloch Ø 8,5 mm · Dicke 5 mm · Offset 10 mm · Konstruktionsform: schwimmend.
Wert für Fahrzeugtyp
Die aufgeführten Fahrzeuge sind KTM Supermoto 950/990 LC8-Serien von ca. 2006–2013, was diese Anwendung in die Kategorie Supermoto/Straße mit sportlicher Fahrweise auf der Straße und sporadischem Rennbetrieb einordnet. Bei dieser Art von Motorrad bedeutet die schwimmende, leichte Konstruktion eine bessere Temperaturkontrolle bei starkem Bremsen und schnellere Kühlung zwischen kräftigen Bremsvorgängen, was ein stabiles und präzises Bremsgefühl bei wiederholten Belastungen ermöglicht.
Kompatibilitätsübersicht
Passt unter anderem zu KTM Supermoto 950/990 LC8-Serien (ca. 2006–2013).
Empfohlene Wartung und Kontrollpunkte
- Überprüfen Sie die Ebenheit der Reibfläche und den Zustand der Oberfläche bei jedem Service; sichtbare Rillen, Wärmeflecken oder ungleichmäßiger Verschleiß deuten auf einen Austauschbedarf hin.
- Überprüfen Sie Bolzen und Flanschmuttern auf das richtige Drehmoment und spürbare Bewegung in den schwimmenden Verbindungen; gelockerte Komponenten können zu unnormalem Verschleiß führen.
- Untersuchen Sie den Zustand der Bremsleitungen und -kolben auf Dichtheit und Funktion, da eine verringerte hydraulische Leistung die Arbeitsbedingungen der Scheibe beeinträchtigt.
- Bei der Montage: Reinigen Sie die Kontaktflächen sorgfältig und verwenden Sie das richtige Drehmoment bei den Montagebolzen; überprüfen Sie PCD und Bolzenlochdurchmesser (6 Bolzen, 8,5 mm) vor dem Kauf.
- Es wird empfohlen, neue Scheiben mit passenden Belägen aus dem TRW-Lucas-Sortiment einzufahren/"einzubetten", um einen korrekten Oberflächenkontakt sicherzustellen und anfänglichen Verschleiß zu minimieren.
Verwandte Teile zur Inspektion
Beim Austausch der Bremsscheibe sollten Sie den Zustand und das Verschleißprofil der Bremsbeläge sowie die Stärke, Führungen und Klemmstellen des Bremssattels überprüfen. Da dies ein Reibungsteil ist, kann Kompatibilität und optimale Funktion erreicht werden, indem Beläge gewählt werden, die auf TRW-Lucas-Scheiben abgestimmt sind.
Montagehinweise
Diese Scheibe ist für die Montage mit 6 Bolzen auf PCD 80 mm ausgelegt. Stellen Sie die richtige Bolzengröße und das Drehmoment sicher. Die schwimmende Bauweise erfordert, dass Floaters und Wells-Unterlegscheiben korrekt sitzen, um Spiel oder Klappern zu vermeiden.
Produktidentifikation
TRW Bremsscheibe, RAC-Typ, MPN 788.02.31, GTIN 3322938023812. Hersteller: TRW.
Kompatible Fahrzeuge (ausgewählt)
- KTM Supermoto 950 LC8 (2006–2008)
- KTM Supermoto 950 R LC8 (2007–2008)
- KTM Supermoto 990 LC8 (2009–2010)
- KTM Supermoto 990 R LC8 (2009–2013)
- KTM Supermoto 990 T LC8 (2009–2013)
