Bremslichtschalterstop Switch

Bremsschalter (Zugtyp) für Nutzfahrzeuge — universal Hella

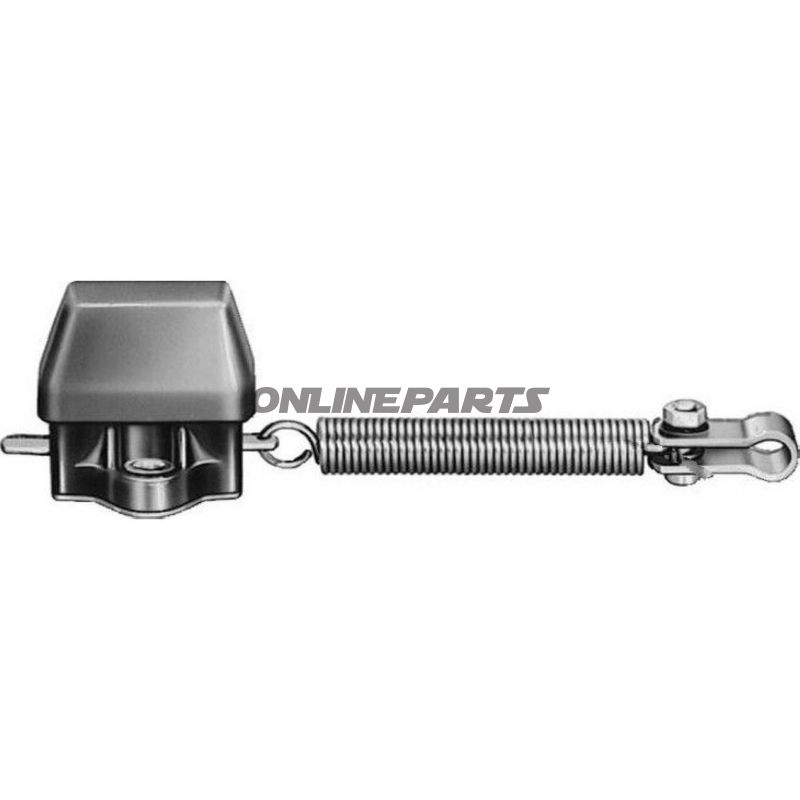

Produkt: Bremsschalter ID von Hella (MPN: 145.51.61, GTIN: 4082300189780). Dieser mechanische Zugtyp-Bremsschalter ist zur Montage an der Bremsstange in Nutzfahrzeugen vorgesehen, wo er das Bremslicht durch Bewegung eines Zugfedermechanismus aktiviert.

Funktion

• Betrieb des Schalters: Der Schalter schaltet ein, wenn die Feder gezogen wird (beim Bremsen), und schaltet aus in Ruheposition.
• Ausgelegt als einfacher Öffner/Schließer zur direkten Steuerung des Bremslichtkreises bei 12 V.
• Zwei Anschlüsse (2-polig) ermöglichen einfache Reihenschaltung oder Verbindung über Standardstecker/Leitungsstrang.

Materialien und Aufbau

• Gehäuse: gefertigt aus gepresstem Material (Pressstoff), gewählt wegen seiner dimensionsstabilen Eigenschaften und Widerstandsfähigkeit gegen Vibrationen, wie sie in Nutzfahrzeugen typisch sind.
• Federmechanismus: verzinkter Stahl oder eine entsprechende Legierung, um konstante Federkraft bei wiederholter Betätigung zu gewährleisten.
• Klemmschraube/Klammer: ausgelegt zur Befestigung an Bremsstangen mit 6 mm Durchmesser, gefertigt aus korrosionsbeständigem Metall für sichere mechanische Fixierung.
• Gummischutz: beiliegende Gummi-Schutzkappe zur Reduzierung des Eindringens von Schmutz und Feuchtigkeit am Kontaktpunkt.

Technische Daten und Leistung

• Spannung: ausgelegt für 12 V Systeme.
• Strombelastbarkeit: 7 A bei 12 V — geeignet zur direkten Steuerung von Bremsleuchten in vielen Lkw- und Lieferwagenanwendungen (die Nennbelastung des Schalters sollte mit Installationsanforderungen und Kabeldimensionierung abgeglichen werden).
• Federlänge: 65 mm — diese Länge bezeichnet die freie/gezogene Stellung, was für die korrekte mechanische Anpassung an der Bremsstange wichtig ist.
• Anschlusstyp: Schraub-/Klemmenanschluss und 2 elektrische Anschlusspins für einfache Montage und Verdrahtung.

Kompatibilität und Anwendung

• Universelle Ausführung geeignet für verschiedene Typen von Nutzfahrzeugen (NKW/Transporter und kleinere Lkw), vorausgesetzt die Bremsstangendurchmesser betragen 6 mm oder eine entsprechende Befestigung kann angepasst werden.
• Geeignet dort, wo ein mechanischer Zugschalter einem Druck- oder elektronischen Sensor vorgezogen wird — z. B. bei einfacheren Steuerungssystemen oder in Reparatur-/Wartungssituationen.

Montage und praktische Hinweise

• Die Montage erfolgt mittels Schraubbefestigung; stellen Sie sicher, dass der Schalter so platziert ist, dass die Feder sich frei bewegen kann, ohne gegen andere Komponenten zu klemmen oder zu reiben.
• Überprüfen Sie elektrische Verbindungen auf Korrosionsbeständigkeit und korrekte Crimpung/Isolierung an den Anschlüssen, um schlechte Verbindungen in vibrationsreichen Betriebsumgebungen zu vermeiden.
• Beachten Sie die Strombelastbarkeit (7 A); bei Verwendung stromstärkerer Leuchtmittel oder zusätzlicher Geräte sollte ein Relais/externes Steuergerät verwendet werden.

Identifikation: Das Produkt wird unter der Marke Hella geliefert und kann über die Herstellernummer MPN 145.51.61 sowie GTIN 4082300189780 für Ersatzteilrecherche und Lagerverwaltung identifiziert werden.

Die einfache, robuste Konstruktion des Schalters und die Gummischutzkappe machen ihn praktisch für den gewerblichen Einsatz, wo Betriebssicherheit und mechanische Kompatibilität wichtiger sind als elektronische Komplexität.
