Bremsbackenset til Tromle-/Achsbremsen – Peitz / WAP, Maße 230 x 40 mm
Dieses Bremsbackenset (MPN: 338.01.69, GTIN: O9.801.03.76.0) ist für den Einsatz in Trommel- und Scheibenbremsen für Peitz- und WAP-Ausführungen mit den Abmessungen 230 x 40 mm konzipiert. Die Beschreibung fokussiert sich auf Funktion, Materialwahl, Kompatibilität und montagebezogene Details für Mechaniker und erfahrene Motorradfahrer.
Funktion
Die Bremsbacken übertragen die Bremskraft von Bremszylinder oder mechanischer Betätigung auf die Innenseite der Trommel. Wenn der Bremsgriff oder das Bremshebel betätigt wird, drücken sich die beigefügten Spann- und Kompressionsfedern die Backen gegen die Trommel aus, wodurch durch Reibung Verzögerung erzeugt wird. Das Set enthält alle Bauteile, die üblicherweise bei einem Austausch verschlissener Backen in den angegebenen Bremstypen erforderlich sind, sodass Geometrie und Federfunktion erhalten bleiben.

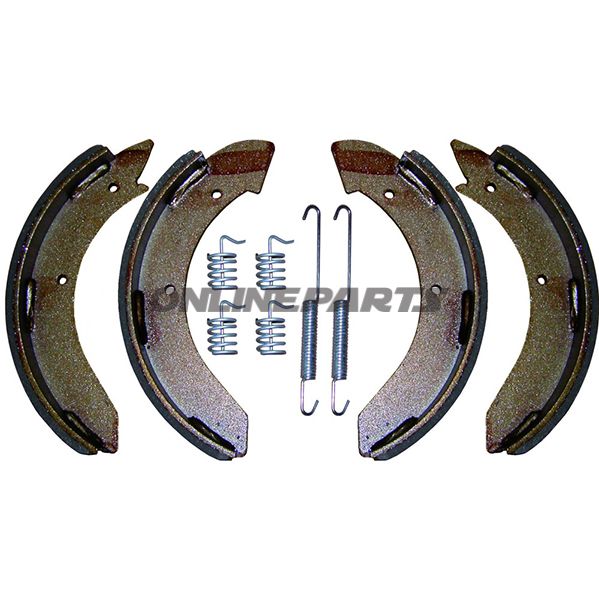

Inhalt und Aufbau
- 4 Bremsbacken (komplettes Set für eine Achse/Trommel)
- 2 Typen Spannfedern (Zugfedern) für Rückführung und Fixierung
- 1 Typ Kompressionsfedern (Druckfeder) zur Sicherstellung des Kontakts und korrekter Vorlastung
Materialien und Eigenschaften
Die Bodenplatten der Bremsbacken bestehen typischerweise aus gestanztem oder gepresstem Stahl mit Korrosionsschutz (Phosphatieren oder Lackierung), um Formstabilität und Fixpunkte für Federn und Backen zu erhalten. Das Reibmaterial ist eine zusammengesetzte Bremsbelagskonfiguration für Trommelanwendungen, ausgewogen zwischen Wärmebeständigkeit, Verschleißfestigkeit und Geräuschentwicklung. Die Federn bestehen aus Federstahl und werden wärmebehandelt, um Elastizität und Widerstand gegen bleibende Ermüdung zu bewahren.
Diese Materialwahl bedeutet: robuste mechanische Befestigung an den Trommelfixpunkten, stabile Reibung unter normalen Betriebsbelastungen und Federn mit langer Lebensdauer unter typischen Last- und Temperaturbedingungen.
Kompatibilität
- Passt zur Bremsart: Peitz R 234-76
- Passt zur Bremsart: WAP W 234-RS
- Maße: 230 x 40 mm – Prüfen Sie den Innendurchmesser der Trommel sowie Bremsanker- und Federnanordnung vor der Montage
Montage- und Prüfvorgaben
- Vor der Montage: Reinigen Sie die innere Trommelfläche und messen Sie den Innendurchmesser der Trommel, um Abnutzung zu beurteilen; Überschreitungen der Herstellertoleranzen erfordern Trommelwechsel oder -bearbeitung.
- Kontrollieren Sie die Anker- und Rückfederposition bei der Demontage und verwenden Sie die ursprüngliche Geometrie bei der Neuinstallation, um ungleichmäßigen Verschleiß oder Fehljustierung zu vermeiden.
- Nach der Montage: Justieren Sie den Bremshebel/Justierungsschraube für den korrekten Freihub-Abstand und testen Sie die Bremswirkung bei niedriger Geschwindigkeit vor dem regulären Einsatz.
Anmerkungen
MPN 338.01.69 und GTIN O9.801.03.76.0 sind zur Identifikation und zum Abgleich mit Ersatzteillisten enthalten. Das Produkt wird als Satz zum Austausch der Backen pro Achse/Trommel geliefert; Verpackungsgrößen können variieren, und Angaben zu Verpackungsmengen sollten beim Lieferanten bei größeren Bestellungen überprüft werden.
