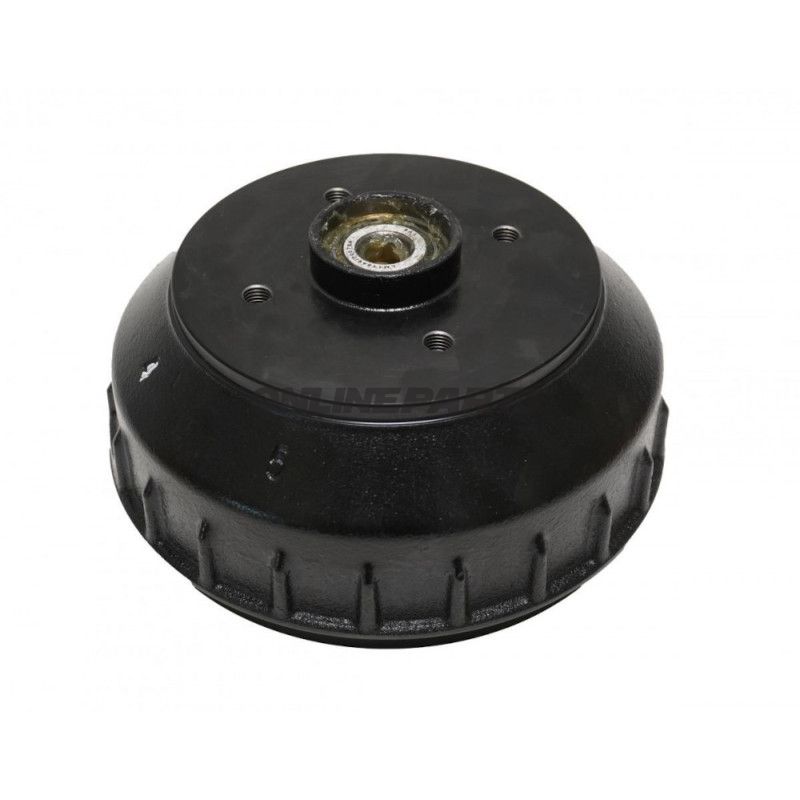

Bremstrommel für AL-KO-Achsen — 200 x 35 mm, RA 4x100, mit vormontiertem Lager
Produktübersicht: Diese Bremstrommel von AL-KO (GTIN: 691.493, MPN: 338.07.57) ist für den Einsatz an AL-KO-Achssystemen ausgelegt und wird mit vormontiertem Radlagersatz und Dichtungsring geliefert. Sie ist für Trommelbremsen konzipiert und passt zu den angegebenen AL-KO-Modellen und Bremsbremsen.
- Anwendung: Geeignet als Trommel für Achsen mit AL-KO-Spezifikationen, wird an Hinterachsbremssystemen mit Innendurchmesser 200 mm verwendet.
- Innendurchmesser: 200 mm
- Bremsbackenbreite: 35 mm (in den Spezifikationen für bestimmte Konfigurationen auch 50 mm angegeben)
- Bolt Circle / Muster: 4 x 100 mm
- Radbolzen / Studs: M12 x 1,5
- Vormontierte Komponenten: Radlager (LM11949/11910 + LM67048/67010) und Dichtungsring (700272) sind in der Trommel vormontiert.
Funktion und Konstruktion: Die Bremstrommel dient als Bremsscheibe für die Bremsbacken und überträgt die Bremskraft über die innere Fläche der Trommel. Diese Variante ist so gefertigt, dass sie direkt auf AL-KO-Achskonfigurationen mit 4x100-Boltcircle und M12-Studs passt, was die Montage vereinfacht und eine korrekte geometrische Anpassung sicherstellt. Das vormontierte Radlagersatz-Paket gewährleistet korrekte radiale und axiale Unterstützung sowie Schutz vor Schmutz und Feuchtigkeit durch den mitgelieferten Dichtungsring.
Materialien und Eigenschaften: Die Trommel besteht üblicherweise aus hochfestem Gusseisen, das die thermischen Anforderungen der Bremsung mit ausreichender Verschleißfestigkeit verbindet. Die Oberfläche des Gusseisens ist bearbeitet, um eine gleichmäßige Reibfläche gegenüber den Bremsbelägen zu gewährleisten und ungleichmäßigen Verschleiß zu begrenzen. Die vormontierten Lager (LM11949/11910 & LM67048/67010) sind so konzipiert, dass sie Lager-Rollen- und Kugellager-Kombinationen unterstützen und eine stabile Rotation unter Belastung gewährleisten. Der Dichtungsring (700272) besteht aus Elastomer/Material, das für den Außeneinsatz geeignet ist, um das Eindringen von Verunreinigungen zu reduzieren.
Kompatibilität und technische Hinweise:
- Angabe der Kompatibilität mit AL-KO Bremsen: 2035, 2020/2051 (Model- und Baujahr immer überprüfen, um die endgültige Passform zu bestätigen).
- Ausgelegt für Achsen mit 4 x 100 mm Bohrkreis und M12 x 1,5 Studs — sicherstellen, dass Radmuttern/Radbolzen diesen Abmessungen bei der Montage entsprechen.
- Für tragende Partnerung ist der Lagertyp als LM11949/11910 + LM67048/67010 angegeben; diese Spezifikationen gelten für die gelieferte vormontierte Lagersatz-Einheit.
- Beim Austausch: Prüfen Sie Durchmesser (200 mm) und Bremsbackenbreite (35/50 mm) sowie Freigaben zum Bremssystem (Hydraulik oder Mechanik) vor der Montage.
Praktische Montageüberlegungen: Da die Trommel mit vormontiertem Lager und Dichtungsring geliefert wird, reduziert sich die Montagezeit und das Risiko von falscher Lagerposition. Dennoch werden das korrekte Drehmoment der Radbolzen und die Prüfung der Achs- und Lagervorbelastung nach den Herstelleranweisungen empfohlen. Inspizieren Sie immer Bremsbeläge und Bremsbacken auf ungleichmäßigen Verschleiß und messen Sie die Innenfläche der Trommel auf Run-Out vor der endgültigen Zusammenbau.
Identifikation: Das Produkt ist vom Hersteller AL-KO gekennzeichnet und kann durch MPN 338.07.57 sowie GTIN 691.493 identifiziert werden. Verwenden Sie diese Nummern bei Bestellung und beim Prüfen von Ersatzteillisten, um die korrekte Variante sicherzustellen.
Hinweis: Die oben genannten Informationen sind technische Beschreibungen basierend auf Herstellerangaben. Vergleichen Sie sie mit den Spezifikationen des Fahrzeugs oder des Anhängers und den Anweisungen des Herstellers bei einem Austausch.
