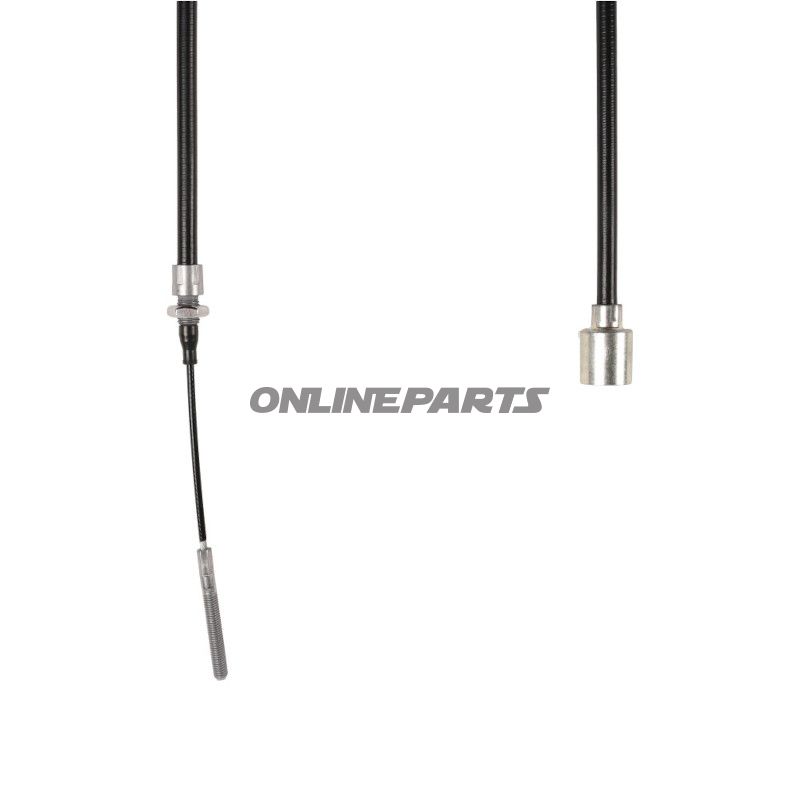

Bremsezug (Kabelbogen) für Überbremsanlagen – JMP für AL-KO mit Glocke
Produkt: JMP Bremskabel, vorgesehen für Überbremsanlagen mit AL-KO Typ Ring/Glocke. Das Produkt ist identifiziert mit MPN 338.09.81 und GTIN 4043981496437 und wird von der Marke JMP geliefert.
Funktion und Anwendung
Dieses Bremskabel (oft als Bogenkabel bezeichnet) überträgt mechanische Kraft von einer Überbremsvorrichtung auf ziehende Komponenten in einem Anhängerbremsen-System. Wenn der Anhänger gegen das Zugfahrzeug bei einer Bremsung drückt, aktiviert die Überbremsvorrichtung das Kabel, das wiederum die Radbremse über die angeschlossene Glocke (Bell) beeinflusst. Das Kabel ist für AL-KO-Systeme angepasst und soll eine gleichmäßige, lineare Kraftübertragung in der Dimension und Länge ermöglichen, die für eine korrekte Funktion in diesen Bremsanordnungen erforderlich ist.
Materialien und Konstruktion
Die Konstruktion folgt dem JMP-Standard für Trailer-Bremskabel: ein inneres Stahllagerungskabel, das die Zugkraft trägt, umschlossen von einer verschleißfesten Außenschicht zum Schutz vor Korrosion und mechanischem Verschleiß. Die Glockenverbindung (Bell) ist mit einem äußeren Durchmesser von 26 mm dimensioniert, was den Schnittstellen der AL-KO-Spezifikationen entspricht. Die Materialwahl fokussiert auf Langlebigkeit und Witterungsbeständigkeit, ohne unrealistische Lebensdauerzusagen.
- Kompatibilität: Entwickelt für AL-KO Überbrems-Systeme mit Glocken-Verbindung Ø 26 mm.
- Außenschutzhülle (Däkhülle): 770 mm – die äußere Schutzkappe misst 770 mm und bedeckt den aktiven Kabelteil.
- Kabellänge (innerer Zugstange): 980 mm – die innere Zugstange, die Bewegung überträgt, hat eine Länge von 980 mm und ist abgestimmt, um das korrekte Spiel und die Wanderung im AL-KO-System zu ermöglichen.
Technische Eigenschaften und praktische Vorteile
- Auf Standard AL-KO-Befestigungen und Glocken abgestimmt; geringer Anpassungsbedarf bei direktem Austausch.
- Robuste Stahlschalung im Innenkabel für stabile Kraftübertragung und geringe Dehnung unter Belastung.
- Außenhülle schützt vor Schmutz, Feuchtigkeit und Verschleiß, was die Wartungsintervalle im täglichen Gebrauch reduziert.
- Herstellername JMP und MPN 338.09.81 erleichtern die Identifizierung des richtigen Ersatzteils bei Wartung und Dokumentation.
Montage und Prüfung
Beim Austausch Länge und Glocken-Dimension gegen die vorhandene Montageflansch an der AL-KO-Einheit prüfen. Sicherstellen, dass die Befestigung an beiden Enden korrekt erfolgt ist und keine scharfen Biegungen oder Verklemmungspunkte im Kabelweg vorhanden sind. Nach der Montage eine Funktionsprüfung durchführen, indem Belastung simuliert wird und geprüft wird, ob die Bremse gleichmäßig und ohne ungewöhnliche Reibung reagiert.
Technische Daten
Marke: JMP. MPN: 338.09.81. GTIN: 4043981496437.
Hinweis
Die Informationen zu den Abmessungen (Glocke Ø 26 mm, Däkkabel 770 mm, Kabellänge 980 mm) sind entscheidend für eine korrekte Passform in AL-KO-Systemen. Bei Unsicherheit über die Kompatibilität mit einem bestimmten Anhänger- oder Achstyp wird empfohlen, das Teilverzeichnis des Herstellers oder der Serviceanleitung vor der Installation zu prüfen.
