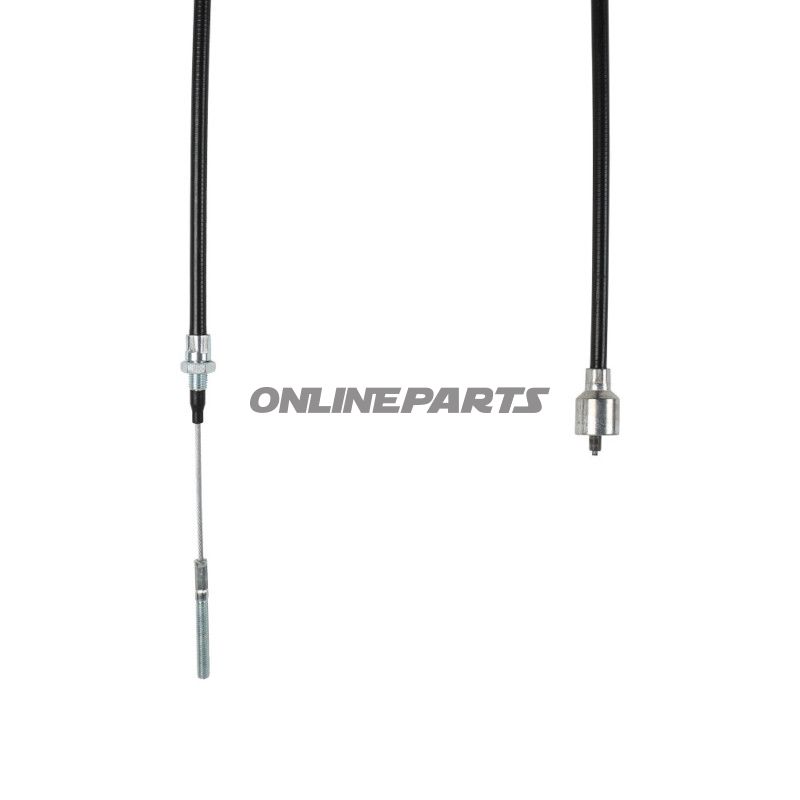

JMP Bremsseil (Rundtype) für Überdruckbremsanlagen — 1630/1855 mm
Produktübersicht: Dieses Bremsseil von JMP (MPN: 338.09.92, GTIN: 4043981496536) ist für den Einsatz in den Überdruckbremsanlagen von Anhängern vorgesehen, insbesondere für BPW-Typen mit Flansch und „Glocke“-Befestigung. Der Produktname gibt sowohl die Länge des äußeren Mantels als auch die Gesamtlänge des Seils an: Mantellänge 1630 mm und Seillänge 1855 mm.
Funktion: Das Seil ist eine gebogene Führungs- und Kraftübertragungsleitung zwischen der Überdruckvorrichtung und der Radbremse. Wenn die Überdruckvorrichtung beim Bremsen komprimiert wird, überträgt das Seil die Bewegung auf den Bremsarm am Rad und gewährleistet so eine mechanische Aktivierung der Bremsen. Die gebogene Form des Seils ermöglicht das Verlegen des Seilstamms um Chassis- oder Achskomponenten, ohne Isolierung oder Drahtdurchführung durch scharfe Biegungen zu beschädigen.
Materialien und Bauweise:
- Kern: Stahlseil mit Mehrdrahtgeflecht für hohe Ermüdungsfestigkeit und Flexibilität.
- Mantel: Metall- oder stahlarmierte Hülle mit gleitender Innenbeschichtung zur Reduzierung von Reibung und längerer Lebensdauer.
- Endstücke: Angepasste Halter/ Glocke und Armaturen, dimensionsgerecht für BPW-Bremshebel-Flansche.
Die Materialwahl priorisiert Verschleißfestigkeit und Korrosionsbeständigkeit in Kriegsgebieten nahe straßennahen Umgebungen mit Salz- und Umwelteinflüssen. Die Konstruktion ist für wiederholte Bewegungen ohne wesentliche Dehnung oder Verformung ausgelegt, was wichtig für konstansten Bremskomfort und -funktion über die Zeit ist.
Technische Details (angegeben):
- Mantellänge: 1630 mm
- Seillänge (gesamt): 1855 mm
- Passend für Bremsentypen: S 2005-7, S 2035-7, 2304-7 und S 2504-7
- Bell-Durchmesser (Glocke Ø): 24 mm
Kompatibilität und Anwendung: Das Produkt ist für BPW-Achsen und Bremskomponenten konzipiert, die die gezeigte Glockenöffnung und passende Bremsentypen verwenden. Es ist am relevantesten für Mechaniker und erfahrene Motorrad- oder Anhängerbesitzer, die die Spezifikationen ihrer Bremskomponenten kennen. Prüfen Sie immer Abmessungen (Mantel- und Seillänge sowie Glocke-Ø) gegen vorhandene Teile vor der Montage, um eine korrekte Passform und Geometrie sicherzustellen.
Montage- und Wartungshinweise:
- Bei der Montage: Achten Sie auf korrekte Fixierung sowohl in der Überdruckvorrichtung als auch im Radarm und vermeiden Sie scharfe Biegungen an Befestigungspunkten.
- Schmierung: Die Innenbeschichtung erfordert in der Regel nur minimale zusätzliche Schmierung, regelmäßige Inspektion auf Verschleiß und Korrosion wird empfohlen.
- Auswechseln: Bei deutlicher Ermüdung, Ausfransen des Drahtes oder Verschleiß der Endstücke austauschen, um Funktionsstörungen zu vermeiden.
Marke und Identifikation: JMP liefert dieses Seil unter der Artikelnummer 338.09.92. GTIN 4043981496536 kann zur Systemidentifikation und zur Materialbeschaffung in Werkstätten und Ersatzteillagern verwendet werden.
Die Beschreibung enthält die technischen Faktoren, die für praktischen Gebrauch und Wartung relevant sind. Wenden Sie sich an Ihren Ersatzteilhändler oder sehen Sie in der technischen Dokumentation des Herstellers nach weiteren Details zur Kompatibilität mit spezifischen Fahrgestell- oder Achsvarianten.
