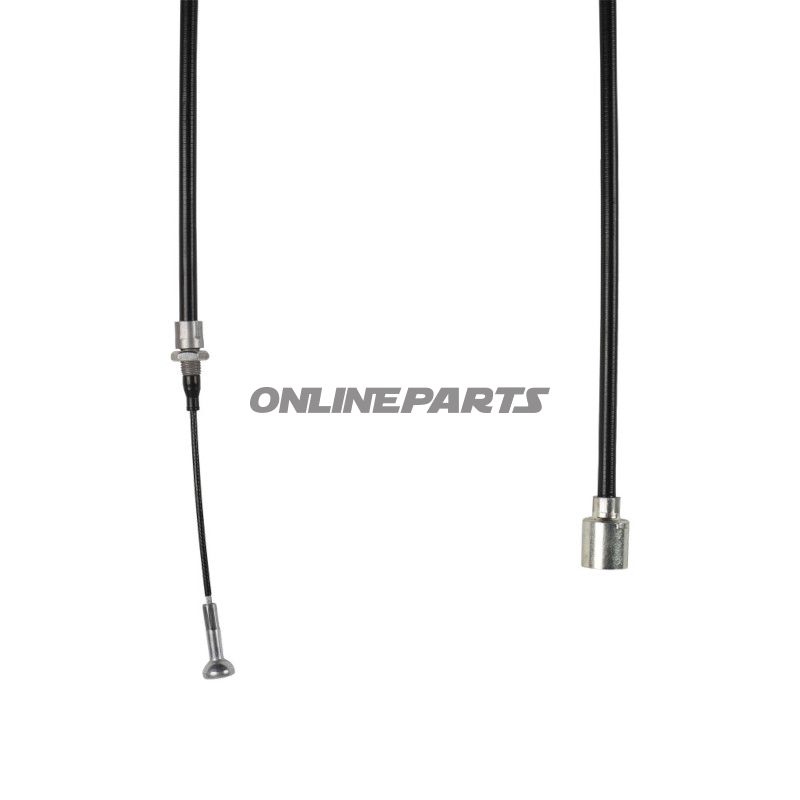

BR SEIL JMP 1620/1816 ALKO M PILZKOPF U GLOCKE

Trailer Bremskabel für AL-KO Überlaufs-Bremssystem (Umschlag 1620 mm, Kabel 1816 mm)

Produkt: JMP Bremskabel mit Pilzhutkopf und U-Fassung für AL-KO Überlaufs-Bremssystem. Dieses Kabel ist mit GTIN 4043981496581 und der Herstellernummer (MPN) 338.09.98 von der Marke JMP identifiziert.

Beschreibung und Funktion:

• Dieses Bremskabel ist für die mechanische Kraftübertragung in überlaufsbasierten Trailerbrems-Systemen (AL-KO) vorgesehen. Die Komponente verbindet den Überlaufmechanismus am Zugmaul mit dem Bremsarmatur am Rad und wandelt die Bewegung des Anhängers/ Zugfahrzeugs in Bremskraft um.
• Der Pilzhutkopf (Pilzhutkopf) und die U-förmige Glocke (U-Glocke) gewährleisten eine sichere und zentrierte Verbindung im Überlaufsgerät und minimieren seitliche Bewegungen, was eine gleichmäßige Bremsaktivierung beim An- bzw. Abkuppeln ermöglicht.
• Entworfen für eine schnelle Montage in AL-KO-Systemen, Versionen ab 1/97 und später, wobei Anpassung und korrekte Einpassung von Glocke- und Umschlagmaßen entscheidend für Funktion und Lebensdauer sind.

Materialien und Bauweise:

• Der Innendraht besteht aus mehradrigem Stahlseil für hohe Bruchfestigkeit und gute Ermüdungsbeständigkeit bei wiederholten Bewegungen.
• Die Außenhülle/der Umschlag ist aus festem, korrosionsgeschütztem Metall oder stahlummanteltem Rohr (typisch galvanisiert oder rostbeständige Legierung) gefertigt, dimensioniert auf 1620 mm, um Führung zu geben und vor Schmutz und Feuchtigkeit zu schützen.
• Endstücke (Pilzhutkopf und U-Glocke) sind präzisionsgeformt aus Metall mit Oberflächenbehandlung, um Verschleiß zu widerstehen und eine genaue Passform in der AL-KO Glocke zu gewährleisten. Die Materialwahl spiegelt den Bedarf an mechanischer Stabilität statt ästhetischer Aspekte wider.
• Die Konstruktion ist auf Minimierung von Spiel und Reibung zwischen Draht und Umschlag abgestimmt, was eine vorhersehbare Reaktion des Bremssystem unter normalen Betriebsbedingungen ermöglicht.

Technische Daten (wichtige Maße):

• Umschlaglänge (outer sleeve): 1620 mm
• Kabellänge (Draht): 1816 mm
• Inneres Glocken-Ø (Ø): 24 mm
• Bremssystem-Kompatibilität: AL-KO Überlaufs-Bremssysteme, Version ab 1/97 und neuer

Kompatibilität und Installation:

• Passen Sie zu AL-KO Überlaufsanordnungen, bei denen Glocken-Ø 24 mm und die angegebenen Längen mit der bestehenden Installation übereinstimmen. Beim Austausch ist es wichtig, sowohl das Umschlag- als auch das Kabelmaß zu überprüfen und sicherzustellen, dass die Endbefestigungen zur AL-KO Glocke und zur Befestigung des Pilzhutkopfs passen.
• Geeignet für Werkstätten und erfahrene Mechaniker, die Wartung an Anhängern durchführen. Eine korrekte Einstellung und Befestigung soll sicherstellen, dass die Bremsfunktion symmetrisch und frei von übermäßigem Spiel ist.

Praktische Hinweise:

• GTIN 4043981496581 und MPN 338.09.98 können verwendet werden, um die Kompatibilität bei Bestellungen zu überprüfen und mit Fabrikdaten von JMP zu vergleichen.
• Bei der Montage wird empfohlen, benachbarte Komponenten (Überlaufarmatur, Bremsarme, Federpunkte) zu inspizieren, um zu verhindern, dass neues Kabel durch falsche Belastung oder verkürzte Lebensdauer aufgrund von Spiel oder beschädigten Befestigungen belastet wird.
• Das Produkt wird einzeln als Ersatzkabel geliefert; beachten Sie, beim montierten Zustand zu messen, um die korrekte Arbeitslänge und Freigang sicherzustellen.

Marke und Identifikation:

Dieses Kabel stammt von JMP, einem Lieferanten, der für Ersatzteile für Trailer- und Anhängersysteme bekannt ist. Verwenden Sie GTIN 4043981496581 und MPN 338.09.98 bei Anfragen oder bei der Suche in Ersatzteilt-Katalogen, um genaue technische Zeichnungen und alternative Referenzen zu finden.
