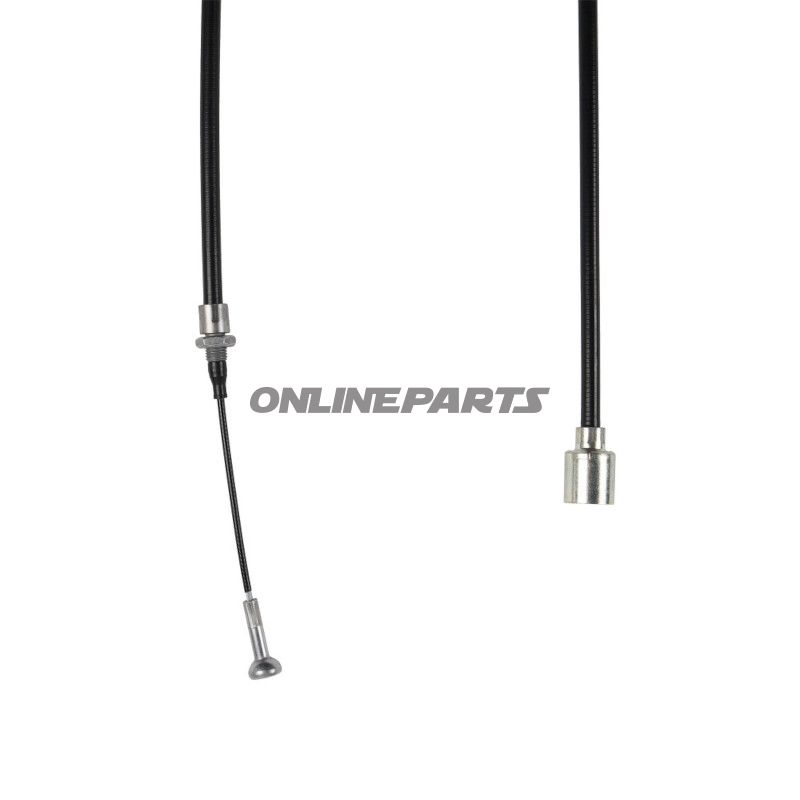

BR SEIL JMP 1430/1626 ALKO M PILZKOPF U GLOCKE

JMP Bremsschlauchkabel für AL-KO Überlauf-Bremssystem (Umschlag 1430 mm, Kabel 1626 mm)

Produktübersicht: Dieses Bremsschlauchkabel von JMP (GTIN 4043981496383, MPN 338.09.75) ist speziell für AL-KO Überlaufs-Bremssysteme gefertigt. Es überträgt mechanische Kraft vom Überlaufsystem (Uhrwerk) zur Radbremse über einen Pilz-/Schwammkopf ohne Kellungsführung. Die Abmessungen sind Umschlaglänge 1430 mm und Kabellänge 1626 mm, mit einem Anschlussdurchmesser (Bell) von 24 mm.

Funktion und Anwendung:

• Das Kabel ist für den Einsatz in Anhänger- und Wohnwagenbremsensystemen mit AL-KO Überlauftechnik vorgesehen. Es überträgt Zugkraft vom Auslöser auf die Bremse und aktiviert so die Mechanik der Radbremse.
• Die Ausführung mit Schwamm-/Pilzkopf (Pilzkopf) ohne Kellung bedeutet eine direkte mechanische Verbindung, geeignet dort, wo Montagebedingungen diese Endstück-Art erfordern.
• Die Version ist für die Montage ab 1/97 ausgelegt und deckt damit gängige AL-KO Einheiten aus diesem Zeitraum ab.

Materialien und Verarbeitungsqualität:

• Das Kabel ist mit einer schützenden Ummantelung (Außenschutzhülle) versehen, die das Innenkabel vor mechanischer Abnutzung und Korrosion unter normalen Betriebsbedingungen schützt.
• Im Inneren wird federgehärtetes Stahlschlauchkabel verwendet, um stabile Kraftübertragung und Widerstand gegen Verlängerung unter Belastung sicherzustellen.
• Die Endstücke ( Pilzkopf/Schwammkopf) sind aus Metall gefertigt, geeignet für mechanische Verbindungen und so geformt, dass sie korrekt in das Gegenstück von AL-KO passen. Die Materialauswahl ist darauf abgestimmt, vor schneller Abnutzung zu schützen und eine zuverlässige mechanische Kontaktfläche zu gewährleisten.

Technische Daten:

• Bremssystem: AL-KO
• Umschlaglänge: 1430 mm
• Kabellänge (inneres Kabel): 1626 mm
• Anschlussdurchmesser (Bell Ø): 24 mm
• Endstück: Schwammkopf/Pilzkopf ohne Kellung
• Version/Montagezeitraum: ab 1/97

Kompatibilität und Montagehinweise:

• Für AL-KO Überlaufs-Bremssysteme konzipiert — Prüfen Sie Maße (Umschlaglänge und Kabellänge) gegen bestehende Installation vor dem Austausch.
• Geeignet dort, wo ein Pilzkopf/Schwammkopf ohne Kellung benötigt wird und der Bell-Durchmesser 24 mm beträgt.
• Beim Austausch Inspektion von Befestigungspunkten, Lagersätzen und beweglichen Teilen durchführen, um freie Beweglichkeit und korrekte Einstellung des Überlaufsystems sicherzustellen.

Praktische Überlegungen für Mechaniker:

• Kontrollieren Sie Zugkraft und Reibung im Außenmantel vor der Montage; ein starrer oder beschädigter Mantel kann Aktivierungskraft und Bremsbalance verändern.
• Bei der Montage muss das Endstück fest im Gegenstück sitzen und gegen Seitenbewegungen gesichert sein.
• Der Austausch sollte erfolgen, ohne ursprüngliche Geometrien in Zugarm oder Überlaufsystem zu verändern, um die Werkseinstellungen für die Bremsaktivierung beizubehalten.

Identifikation: Das Produkt ist unter der Marke JMP gekennzeichnet und kann an GTIN 4043981496383 sowie der Herstellernummer (MPN) 338.09.75 identifiziert werden. Diese Informationen helfen bei der Überprüfung der Ersatzteilgrößen und bei Bestellungen, um eine korrekte Übereinstimmung mit AL-KO-Komponenten sicherzustellen.
