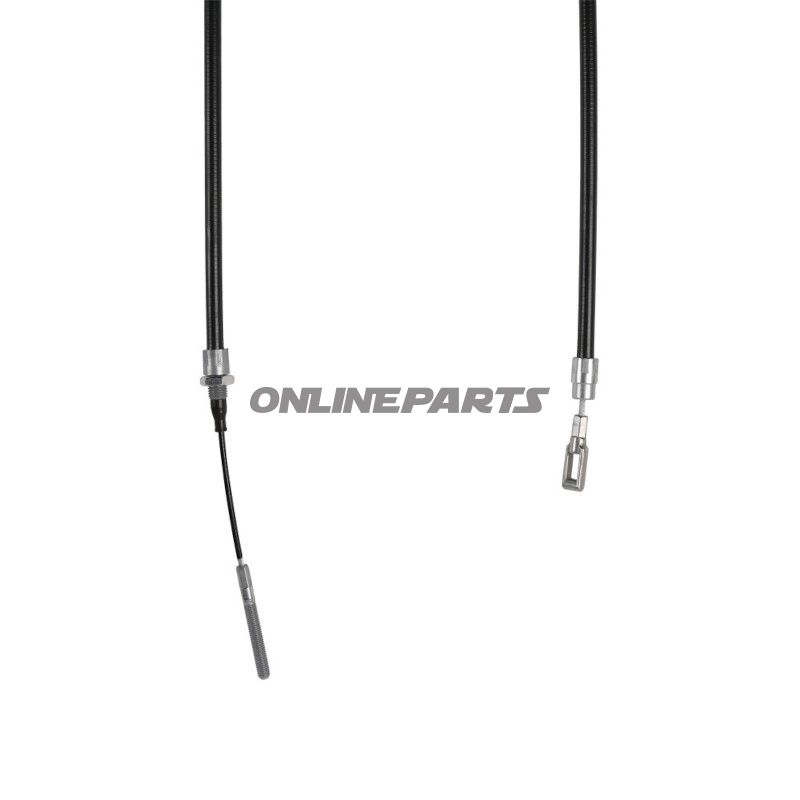

BR SEIL JMP 1309/1565 ALKO ALTE AUSFUEHRUNG

Trailer Bremskabel (Überlaufsbremsesystem) für AL-KO — JMP Modell 338.09.94

Dieses Produkt ist ein Bremskabel, das für den Einsatz in Überlaufsbremsesystemen (Überlauf-/Überlaufsanordnungen) an Anhängern mit AL-KO Bremsen entwickelt wurde. Die Marke ist JMP, MPN 338.09.94, und der Artikel ist über GTIN 4043981496550 identifizierbar.

Funktion und Anwendung

• Die Kabelfunktion besteht darin, mechanische Zugkraft vom Aktuatorarm der Überlaufsbremse auf die Radbremse zu übertragen, wobei passende Länge und Montagedez zwischen dem Befestigungsauge eine lineare und vorhersehbare Kraftübertragung sichern.
• Passend für ältere AL-KO Ausführungen (angegeben als „alte Ausführung“), bei denen Maße und Augenform dem Originalteil entsprechen.
• Eignet sich für Reparaturen oder Austauscharbeiten in Service- und Instandhaltungssituationen für Mechaniker und erfahrene Eigentümer, die den korrekten Montagepunkt und die notwendige Einstellung des Bremskabels kennen.

Technische Daten

• Hersteller/Marke: JMP (MPN 338.09.94, GTIN 4043981496550).
• Bremsensystemkompatibilität: AL-KO.
• Abdeck- bzw. Hülllänge (gemessen am Ummantelung/Überzug) [mm]: 1309.
• Gesamtkabelänge [mm]: 1565.
• Montageauge (Abmessungen) [mm]: 15 × 7 (Gehäseeye-Design, vorgesehen für Standardhalter an AL-KO Einheiten).

Materialien und Bauweise

• Das Kabel besteht aus einem Stahlseil, das in eine schützende Hülle/Überzug eingebettet ist, um Beweglichkeit zu gewährleisten und Korrosion in den beweglichen Teilen zu verhindern. Die Materialwahl vereint Zugfestigkeit von Stahl mit Verschleißschutz durch die äußere Hülle.
• Montageauge ist reibungsarm ausgeführt, um eine stabile Sitzposition im Halter zu gewährleisten und Verdrehungen zu verhindern; die Abmessungen 15 × 7 mm entsprechen gängigen AL-KO Halterungen.
• Oberflächenbehandlung und Hülle sind auf Haltbarkeit unter anspruchsvollen Bedingungen ausgelegt; die Komponente sollte jedoch bei Anzeichen übermäßigen Verschleißes oder Beschädigung inspiziert und ausgetauscht werden.

Kompatibilität und Montagehinweise

• Für AL-KO Systeme in der älteren Ausführung angegeben. Vor der Montage sollten die Maße 1309 mm (Abdeckungslänge) und 1565 mm (Kabel Länge) mit dem vorhandenen Kabel verglichen werden, um eine korrekte Passform und Bremsfunktion sicherzustellen.
• Die Montage erfordert Zugriff sowohl auf den Aktuatorarm der Überlaufsanordnung als auch auf die Bremsbefestigung am Rad. Eine korrekte Einstellung der Kabelspannung ist erforderlich, um zu kurze oder zu lange Verschleisswege zu vermeiden, die die Bremsreaktion und den Wirkbereich beeinträchtigen können.
• Verwenden Sie geeignetes Werkzeug beim Quetschen oder Befestigen des Kabelendes, falls relevant; überprüfen Sie die korrekte Orientierung in Halterungen und beweglichen Verbindungen.

Technische Vorteile

• Präzisionsmaße machen das Teil zu einem passenden Ersatzteil für ältere AL-KO Einheiten, bei denen Originalmaße für eine korrekte Funktion erforderlich sind.
• Robuste Stahlkonstruktion und schützende Hülle reduzieren das Risiko eines frühzeitigen Ausfalls durch Korrosion oder mechanischen Verschleiß unter normalen Betriebsbedingungen.

Identifikation

• Marke: JMP
• MPN: 338.09.94
• GTIN: 4043981496550

Hinweis: Dies ist eine Ersatzteilkomponente für Mechaniker und erfahrene Eigentümer; überprüfen Sie Maße und Halterungen vor der Montage und tauschen Sie bei sichtbaren Beschädigungen oder beeinträchtigter Funktion aus.
