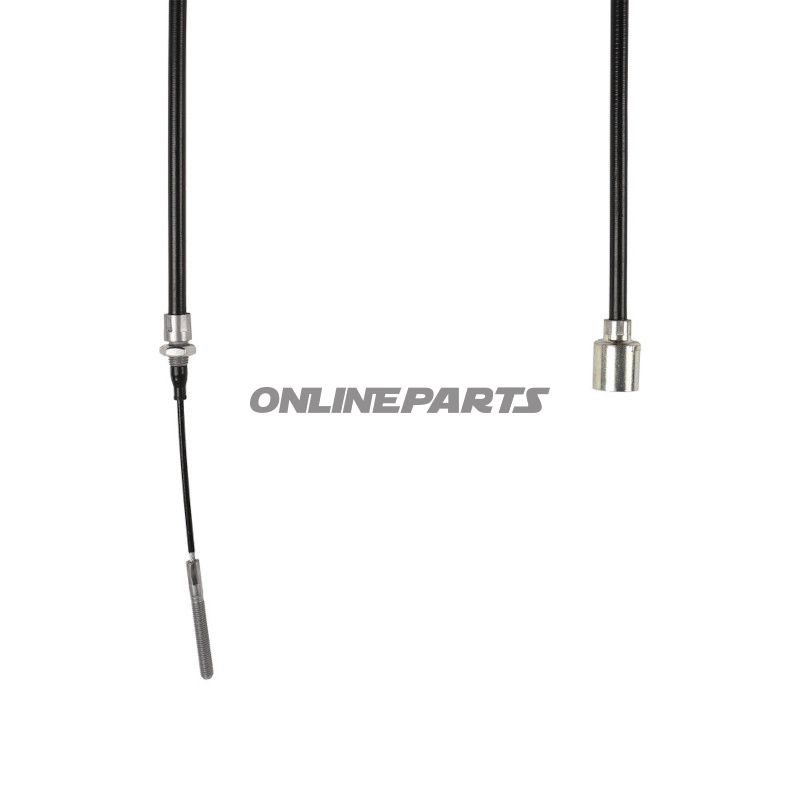

Trailerkabel für AL-KO Überlaufsbremssystem (Umhüllung 1130 mm, Seil 1340 mm)
Produktübersicht: JMP-Trailer-Kabel mit M8-Gewinde und Glocke (Durchmesser Ø 24 mm) ist für den Einsatz in AL-KO-Überlaufsbremssystemen konzipiert. In JMPs Produktserie wird dieser Artikel mit der Herstellerartikelnummer (MPN) 338.09.77 und global mit GTIN 4043981496406 identifiziert. Das Produkt wird von der Marke JMP geliefert und ist für die direkte Kraftübertragung zwischen dem Überlaufsystem am Trailer-Anschluss und der Radbremse ausgelegt.
Funktion und Anwendung: Dieses Bogenkabel (Überlaufs- oder Verbindungsseil) überträgt die mechanische Bewegung vom Kupplungsteil beim Einkuppeln der Bremse auf das Bremsarmatur am Rad. Wenn sich der Kugelkopf des Trailers im Verhältnis zum Fahrzeug bewegt, verlängert oder zieht sich das Kabel in der Ummantelung, wodurch das Bremssystem aktiviert wird. Das Kabel ist speziell für AL-KO-Systeme ausgelegt, bei denen exakte Länge und Endstücke ein korrektes Ein- und Auskuppeln ohne unnötiges Spiel sicherstellen.
Material und Aufbau:
- Kerndraht: Stahlausführung dimensioniert für M8-Gewindeabschlüsse, die eine stabile Kraftübertragung und Widerstand gegen Ausziehen bei normalen Betriebsbelastungen gewährleisten.
- Ummantelung: Äußerer Schaft (Ummantelung) mit einer Länge von 1130 mm schützt das Innenseil vor Schmutz und Reibung; der Schaft ist so geformt, dass ein Gleiten ohne spürbare erhöhte Reibung möglich ist.
- Seil: Innenverkleidetes Seil mit Gesamtlänge 1340 mm, auf die Maße und Toleranzen in AL-KO-Bremssystemen abgestimmt, um korrekte Freigängigkeit und Kupplungspunkt zu gewährleisten.
- Endstücke: Glocke (bell) mit äußeren Ø 24 mm und M8-Gewinde sorgt für mechanische Passform zu AL-KO Kupplungsteilen und Montagerpunkten.
Kompatibilität und Abmessungen:
- Design für AL-KO Überlaufsbremssysteme; Verwendung bei Systemen mit entsprechendem Glockengehäuse Ø 24 mm und M8-Gewindeverbindungen.
- Ummantelungslänge: 1130 mm — diese Abmessung bezieht sich auf die Gesamtlänge des Schachts, der im Bremssystemführungsrohr montiert wird.
- Seillänge: 1340 mm — Gesamtlänge des gleitenden Innenkabels, relevant bei der Festlegung der korrekten Freigängigkeit und Einstellung.
- Kabeldrahtdesign: M8-Gewindeverbindungen für Kompatibilität mit Standard-M8-Nippeln und Halterungen.
Praktische Montage- und Wartungshinweise:
- Beim Austausch: Prüfen, ob Glocke Ø 24 mm und M8-Anschluss zu den Trailer-Halterungen und dem AL-KO-Anschluss passen. Messen Sie Ummantelungs- und Seillänge gegen das vorhandene Kabel, um korrekte mechanische Reichweite und Freigang sicherzustellen.
- Schmierung und Inspektion: Halten Sie die Öffnungen der Ummantelung frei von korrosiven Materialien und Salz, um die Gleitleistung zu verlängern. Inspektion auf Rost oder erhebliche Abnutzung des Stahlsinzels wird regelmäßig empfohlen, insbesondere nach Fahrten in feuchten/ salzhaltigen Bedingungen.
- Justierung: Nach der Montage muss der Freigang und der Kupplungspunkt gemäß der Serviceanleitung des Trailers eingestellt werden, damit das Einrollen der Bremsen einheitlich erfolgt und nicht zu früh oder zu spät aktiviert wird.
Technische Identifikatoren: Dieses JMP-Trailer-Kabel ist mit MPN 338.09.77 und GTIN 4043981496406 gekennzeichnet, was eine passgenaue Zuordnung bei Bestellung oder Recherche in Ersatzteil-Datenbanken ermöglicht.
Hinweise: Die Produktbeschreibung konzentriert sich auf technische und mechanische Eigenschaften. Bei Unsicherheit bezüglich der Kompatibilität mit spezifischen Trailer- oder Bremsmodellen wird empfohlen, Maße und Anschlüsse vor der Montage zu vergleichen.
